13.3 原始螺纹数据相关

  在Inventor中，是使用Excel表来保存和管理这些螺纹和螺纹孔的原始标准数据的，因此在初次调用与螺纹相关的功能时，Inventor会“停顿”片刻，这实际上是在与Excel交互。
  在默认情况下，数据文件存放在安装路径的\Design Data文件夹中，名为Thread.XLS。
  对于这样的表，用户可以不受限制地自由编辑修改，使Inventor的螺纹相关功能，能够根据用户的要求，增加螺纹尺寸、增加螺纹类型、自定义螺纹尺寸或者自定义螺纹类型。
  可以修改螺纹数据表的数据，但不会使此前创建的模型中的螺纹关联变动，只影响其后创建的模型。新数据要在重新启动Inventor之后才会有效。
  这样，对于数据表错误纠正之前的螺纹设计数据，就只能重新创建这个螺纹孔特征才行。每个表描述一种螺纹标准，表的名称显示在相关界面中。例如将ISO Metric… 改成“ISO公制螺纹”， 之后在相关界面中将按改动后的项目名称显示。

   数据表的规则是：

◆在A1单元格中定义数据单位；每行描述一个规格螺纹数据；每列描述相同类型数据。

  表中各栏目的意义是：

◆A：公称直径

◆B：螺距系列

◆C：外螺纹配合精度

◆D-E：外螺纹大径极限尺寸

◆F-G：外螺纹中径极限尺寸

◆H-I：外螺纹小径极限尺寸

◆K：内螺纹配合精度

◆L-M：内螺纹小径极限尺寸

◆N-O：内螺纹中径极限尺寸

◆P-Q：内螺纹大径极限尺寸

◆R：攻丝底孔尺寸

  特殊地，在这个Excel文件中的D1格中写有“Sort Order–n”内容，这是一个各种标准排列 先后次序的纪录（很奇怪的设置方法）。

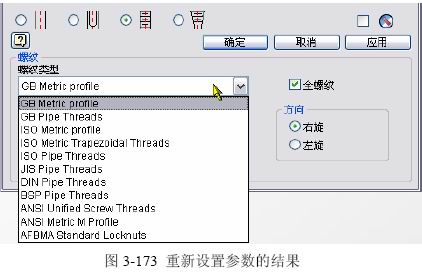

  建议把GB标准提前，排在SortOrder–1、SortOrder–2的位置上，重起Inventor之后，在使用空特征参见图3-173。至于Inventor为什么不在用户选定了自己标准的安装过程中，将上述次序自动更改成符合用户要求的结果，笔者无法解释，因为这样做已经证明是很简单的…


       13.4 关于“笔记”

  使用工程师记事本来创建，并将它们作为模型的一部分存储。笔记可附着到模型中的边、草图、特征、零件、甚至点或其他所选内容上。每个笔记都包含备注框和模型视图。笔记是一些关于设计 构思，设计计算，设计说明等的纪录。

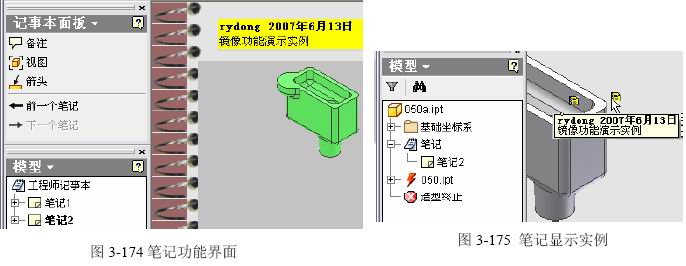

  例如给一个零件创建笔记，可在浏览器中选定这个零件，在右键菜单中选定“创建笔记(C)”。 随后切换到笔记功能界面。其中，Inventor自动加入了关于这个特征的图片，而这个图片可以做许 多调整和编辑，具体功能参见图3-174中。


  在“记事本”工具面板中，从上到下的按钮是：“插入备注”、“插入视图”、“插入箭头”和前后 翻页的功能；而默认文本的第一行是只读文本。

  添加文本之后“关闭”，在图形显示中即可见在这个特征附近显示笔记的图标，在浏览器中增加相关项。

  参见图 3-175，将光标放在这个图标上，笔记文本内容可自动显示。笔记记录中几乎可以放置 Windows能够处理的任何信息。在菜单中“插入(I)”-〉“对象(O)…”,在之后弹出的界面中可见各 种可以加入到纪录中的类型。

        13.5 关于“三维夹点”和“移动特征”

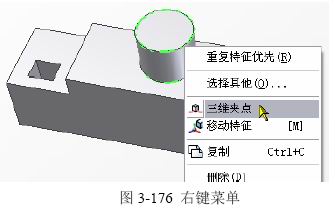

  这是一组基于很有趣的构思创建而成的很有趣的功能，原意在于“使用户方便而直观地改变模型”。在浏览器或者图形区选定了某特征，右键菜单中可能出 现这两个选项，参见图3-176。


◆三维夹点的概念
  对于简单特征，会有截面轮廓草图和特征本身的两套参数，这些参数可以分别进入各自的环境进行参数修改，造成模型大小的变化。而每个程序认为可控制的参数都会有相关的三维夹点显示出来，这样不必进入特征各自的环境也能修改…

◆三维夹点的用法
  开始会用线框显示特征，并在出现面上出现夹点圆圈标记，指示原来的拉伸方向；当把光标悬停在可以改变的、而且没有草图约束的为绿色箭头；若这个面是不能改变的为红色箭头；若这个面有草图约束且可以改变为黄色箭头。
  按住箭头拖动，可以改变这个方向上的特征尺寸，光标附近会有一个数据显示框告诉用户现在的尺寸；之后在右键菜单中“完成”。

◆三维夹点的评估
  不能在这个过程中输入数据；不能在这个过程中定义与其它现有特征的关系；不能改变诸如拉伸收缩角之类的参数；不能操作扫掠、放样这样的复杂特征。

  这些限制，再加上这种全凭眼睛看来确定结果的机制，使得这个机制对于机械设计来说几乎没什么实质性的支持作用。

  所以，回到草图或特征环境进行参数修改，还是我们的要继续沿用的可靠方法。

◆移动特征简述
  对于特征，其空间位置取决于其截面轮廓草图与现有结构（例如原始坐标系、现有特征…）之间的关系，这在所有的特征创建中，都应当是被确定了的。这里的“移动特征”是：如果这个特征还没被完整约束，以确定它在环境中的位置，可以利用这个机制移动它；拖动三维夹点，靠目视查 看、而移动，最后确认它的位置。这时特征依然没有相关约束而保持“位置不确定”。

◆移动特征评估
   笔者完全不明白这到底是解决什么样的设计需求而设计的功能。作为特征，其位置在没有创建之前就已经在人的头脑中确定了，而创建中一定会有充要条件来实现这个确定的位置；即便要移动位置，也不会依靠用眼睛观看屏幕表现来确定，这似乎更像一个儿童游戏软件的机制…

        13.6 关于OldVersions文件夹

  在设计过程中，Inventor会自动创建相关的OldVersions文件夹。设计结果文件保存过程是：

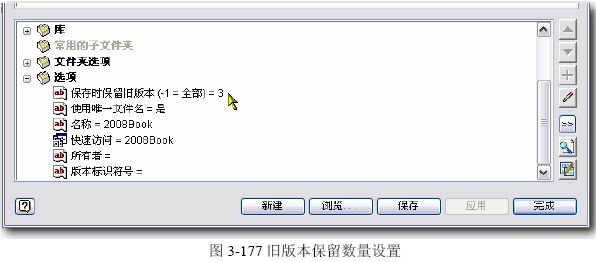

  把一个全新的文件写入磁盘；而把当前文件将放在OldVersions文件夹中。在需要时，可以恢复以 前的零件版本，也可以恢复以前的部件版本。具体在某设计项目中，需要保留多少个老版本的文件， 可以在“项目”界面中进行设置，默认为1个，参见图3-177，本例设置为3个。


  当新文件成功存盘，原始文件将移到它先前所在的OldVersions 文件夹中，并重命名为 Filename.Version.XXX，其中Version 为十进制版本号。例如:

  “拨叉3D.0009.IPT”是“加工蜗杆a.IPT”的第9个版本、而“蜗轮总成.0005.IAM”是“蜗 轮总成.IAM” 的第5个版本。编号规则是：如果 OldVersions文件夹中有版本 2、3、4、5 和 6， 并且用户将版本 3 恢复为当前版本，它将编号为版本 7 以避免和现有的版本 4、5 和 6 发生冲突。

  强烈建议：不要在设计尚未完成之前就删除 OldVersions文件夹中的文件，除非确实认定这个设计已经结束。

  每次保存文件，Inventor将向文件写入一个新 的、全局唯一的版本 ID进行标识。Inventor会记 住所访问的版本 ID。

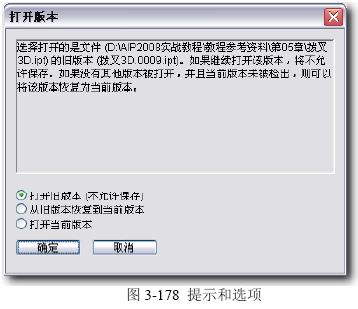

  见图3-178。打开OldVersions中的文件，一 般是要对当前的设计错误进行回退，找到以前的结果。这时Inventor将弹出提示界面，要求选择开关。


 ◆打开旧版本（不允许保存）：

  打开旧版本。请记住，无法保存文件的旧版本。

  这里的说法：“不允许保存”，是指被打开的旧版本文件修改后不再保存回去。这时Inventor将发出 提示。这是为了保护各个版本的现状，是正确的。

  可以存成另外的文件，例如覆盖最新的设计结果，这也就是设计错误“回退”的操作了。

 ◆从旧版本恢复到当前版本：

  按Inventor自己的说法：“恢复旧版本，然后打开它。如果其他人检出当前版本，则该选项不可用。”这就是将这个旧版本的结果转换成当前版本。

 ◆打开当前版本：
  打开当前版本，打开操作将重定向到当前版本。打开的是当前版本，而不是打开 OldVersions

中的文件。

        14. Inventor与MDT/AutoCAD间零件模型转换

      14.1 Inventor与MDT

  直接打开MDT-DWG文件，读入MDT模型，包括零件、部件和工程图。两者同是Autodesk的软件， 三维算法核心也同样基于ACIS。在Inventor中打开MDT的零件造型结果，是比较顺利的，但是， 转换的前提是必须安装MDT，而且“运行过至少一次”，否则不能成功。

 ◆操作过程

  例如“拨叉3D.DWG”零件是MDT创建的，转换进Inventor的操作过程如下：

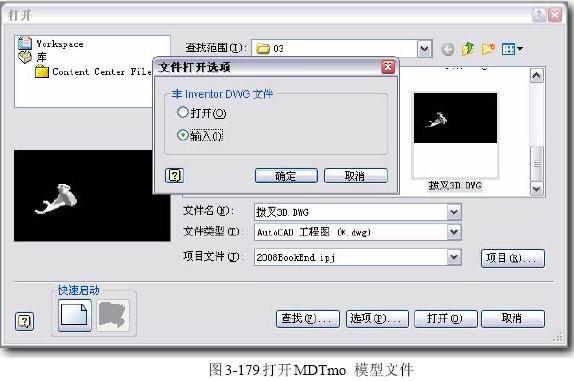

  从菜单中，选择“文件”-〉“打开”，并选择“AutoCAD工程图(*.DWG)”类型；并选定“拨叉3D.DWG”文件；再按下“选项”按钮；再接着弹出的“文件打开选项”界面中打开“输入”开关； “确定”，参见图3-179。



  在按下“打开”按钮之后，可能会弹出图3-180的 出错提示。这是个Inventor已知的Bug，可惜在SP1之 后还是没能解决。我们自己可以解决这个问题:


  方法是卸载“AOEMView2008”，之后重起Inventor。 现在还没有事实证明这样做会影响Inventor运行。

  结果参见“拨叉3D.IPT”，以前版本的转换错误已经克服，能顺利完成。
  在“文件打开选项”界面中，两个开关的意义是：

  打开：

  按Inventor自己的说法：“以全视觉保真度打开文件。所有Inventor 数据创建命令均可用”。 这个描述与实际上发生的结果有较大的误差，发生的原因不明…

   正确的解说应当是：

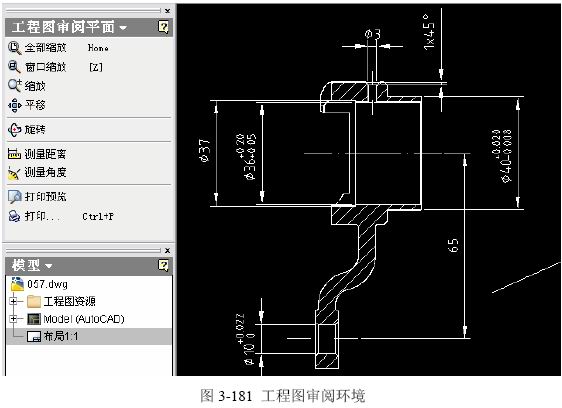

  在确保显示效果与原来完全相同的基础上，以“工程图审阅”的方式打开DWG文件，其中可能 的操作参见图3-181，而Inventor的任何与“数据创建”有关的机制实际上“均不可用”。


  输入：将原来的模型转换到Inventor中，保留原有的特征结构和装配结构。

◆数据转换的规则

  在将MDT文件转换进Inventor之前，应当将原文件移植到最新版本的 MDT。并在最新版本的 MDT 中打开文件、更新部件、场景和布局，然后再保存文件。

  转换 MDT 数据的规则：

  (1)并非能100%转换所有MDT模型数据。所有转换数据的问题都会在日志文件中列出。
  (2)打断视图、基础剖视图和局部剖视图将转换为基础视图。

  (3)分解视图将转换为未分解视图（未应用位置参数）。

  (4)支持驱动尺寸 (AMPARDIMS)。当显示AMPARDIMS 时，可以在视图中类推模型尺寸。
  (5)“随父视图移动”机制与Inventor 中的作用不同。如果在MDT中选择了“随父视图移动”，Inventor 将根据视图类型对齐所有视图。

  (6)如果在 MDT 文件中删除了父视图，则在转换过程中将不创建子视图。

  (7)中心线和中心标记是在转换过程中自动创建的，所以它们可能与MDT的表现有所不同。
  (8)半径剖视图具有断开的对齐关系。

  (9)未附着外观交点的尺寸。在Inventor 中，可以手动重新附着尺寸界线以保留参考尺寸。
  (10)可能需要重新创建未完全转化的特征的尺寸。

  注意：

  转换过程要等待一下，实际上Inventor是先在MDT中打开这个模型，之后再进行转换的。结束 后，Inventor留下一个纪录（*.XLS），记录转换中结果和问题。

  如果想要将Inventor的零件模型，转换到MDT中使用，可就不这样顺利了。Inventor只能将 二维工程图输出为DWG格式文件。要想在MDT中使用Inventor的零件，只能将零件保存为SAT之类 的中间数据转换文件，再在MDT中插入；这样将只剩下基础实体的内容，完全丢失特征和参数驱动。

  这种用法本来是给不同算法核心的软件之间进行模型数据交换用的。读者可能以为，同是 Autodesk的软件，同是ACIS算法核心，应当可以做到对应转换，直接存为MDT的DWG文件格式。

  可实际有重大的问题：笔者以为，至少Inventor的“自适应”是MDT不具备的功能，假如可以保存 成DWG给MDT，关于“自适应”的所有数据，都将无法继承，因此相关零件将成为“欠约束”的不 确定状态。从某种意义上说，这也是所有软件中都存在的，数据“不会向下兼容”的实例。Inventor不能识别MDT的曲面，这是因为两者对于曲面不是相同的算法核心。如果转换MDT曲 面进来，Inventor将提示（参见图3-182）没找到零部件。


  在MDT中将这片曲面用“曲面成壳”机制编辑后，可变成实体，之 后再转进Inventor，结果成为“基础实体”而基本上没有可再用性。可 试着打开转换“MDT曲面.DWG”和“MDT曲面-成壳.DWG”，体会这种现象。

  实在要这样做，可以在MDT中将曲面输出成中间数据格式（例如IGES），然后再在Inventor中打开。
