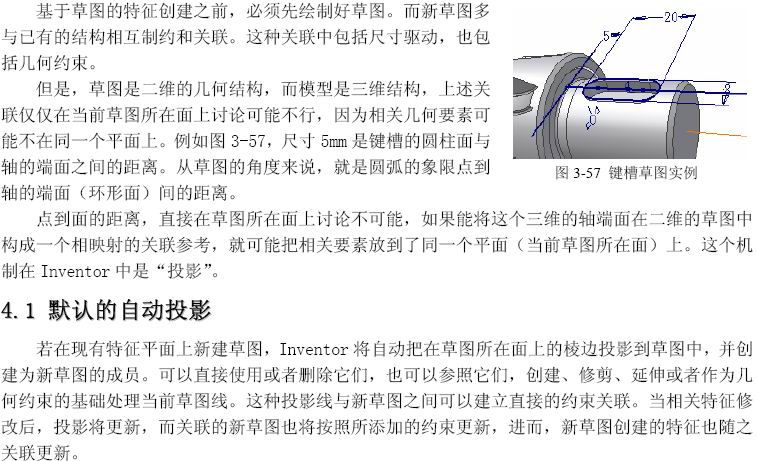

4. 在草图创建中利用投影
  这是一个极为重要的概念，是基于草图的特征在创建中必须了解的基础技术。在前一章已讲述了投影的功能，现在进一步讲述它的应用。

   例如：3-037.IPT，特征“拉伸1”是原始结构，另外的两个特征都与他的投影相关联，请自行分析关联的方式。改变“拉伸1”的尺寸，其他特征跟随改变个。
    4.2 在草图中的手动投影
  自动投影，是投影当前草图所在面上的轮廓，如果要借用其它面上的轮廓，就需要手动投影。方法是：在草图工具面板上点击“投影几何图元”，之后选定要投影的棱边。这样不同面上的投影的规则，是将所选棱边，以当前草图所在面的法向作平行正投影，所得到结果。对于可见的、共享的

    4.5 利用感应自动投影
    前提条件是，在“选项”界面的“草图”选项卡中，将“在创建曲线过程中自动投影边的”开关打开。这样，在创建草图中，如果想与不在草图所依附的面上的实体要素成某种关系，就能在光标悬停在这样的要素上的时候，自动感应并产生投影。
   接着就可以像利用任何的投影结果一样，为新草图线建立几何约束。
    4.6 同零件的几何要素投影
   可以将本零件上的棱边线或几何要素投影到当前草图所在面上，并作为草图线使用。这样的图线呈黑色显示；可以删除；可以作为边界对新创建的草图线做修剪或延伸；可以独立地、或者与新建草图联合，作为特征的草图轮廓。但不能被修剪或延伸。
    4.7 跨零件的几何要素投影
  在装配环境下设计新零件，可以将另外零件上的棱边线或几何要素投影到当前草图所在面上，作为草图线使用。不能被修剪或延伸，可以作为边界对新创建的草图线做修剪或延伸；可以独立地、或者与新建草图联合，作为特征的草图轮廓。详细内容在后面讨论。
     4.8 草图要素的投影
  可以将本零件或跨零件的草图要素投影到当前草图所在面上，作为新草图线的关联依据。无论如何，“可见”的草图都可以投影，无论是同零件还是跨零件。
  默认条件下，草图被特征使用后，将自动隐藏，可以在浏览器中开关，就能被投影了。要注意，这样的投影，可能有非关联结果。

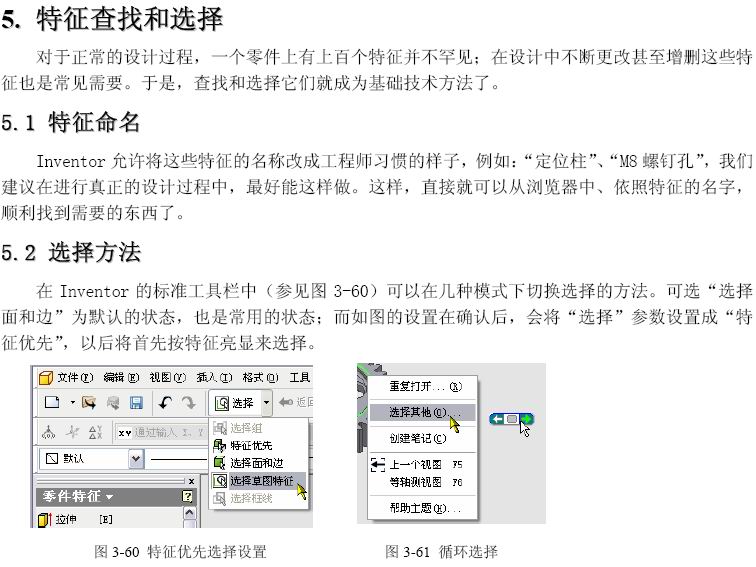

   如果将光标悬停在想要选择的结构上，但因为附近或者离屏幕表面更近的位置上还有别的可选择结构，应当在右键菜单中使用“选择其他”，即可弹出循环选择的界面，参见图3-61。用光标点击右面的循环选择界面上的左右箭头，Inventor会跟随显示所选择的内容，在满意的时候按下界面中间的方形按钮即可确认。

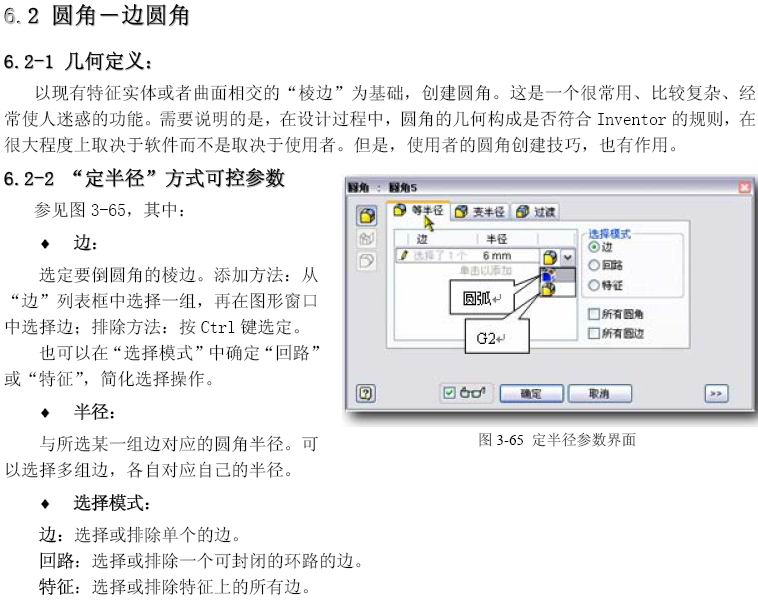

  所有内侧边：选择或排除所有的凹边；所有外侧边：选择或排除所有剩余的凸边。它们在部件环境中不可用。这两个“所有...”的标题词界面中的与在Help中的不一致，从实际作用上来看，我们主张按Help中的词句。
