11.2-2 创建合适的材质

◆继续上边的设置操作，查找设计手册或有关资料，得到相关的材料参数；

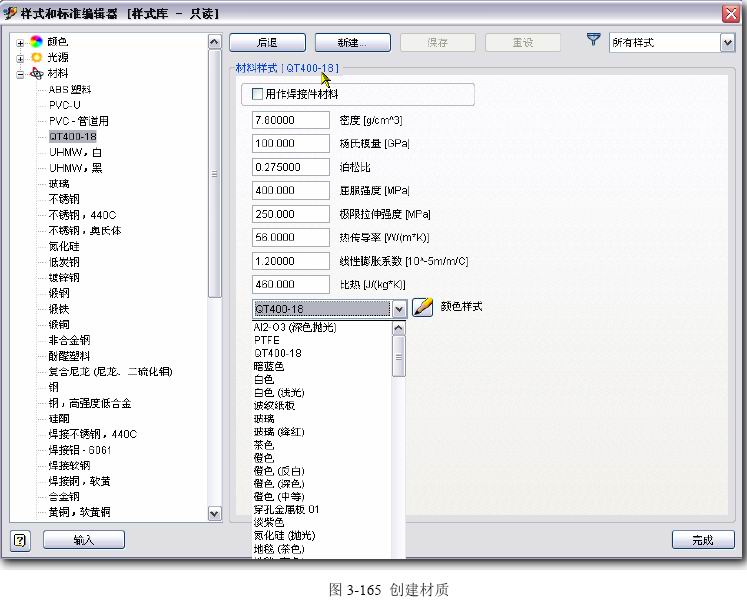

◆在“样式和标准编辑器”界面中展开材料列表，参见图3-165；


◆在“材料列表”中选定相近的现有材质，“新建”，命名为“QT400-18”；

◆输入有关的物理特性参数，并选定前面已经做好的渲染颜色样式。“完成”；
  这样，新的材质定义就保存在这个模型中了。将文件存为“QT400-18.IPT”，以便需要时能找到它。这些物理特性，在未来的设计数据使用过程中是必需的。

       11.2-3 使用自定义材质

   可以用两类方法：

◆模版方法：
  将上边创建的零件打开，另存为零件模版；创建新零件的时候，使用这个模版。

◆输出输入法：

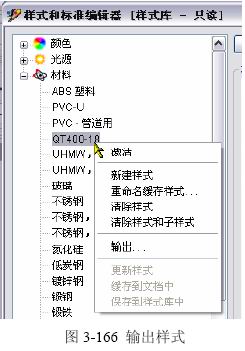

  将上边创建的零件打开，进入样式编辑器；(2) 选定自定义材料，在右键菜单中选定“输出…”，参见图3-166，这是个最主要的操作；在输出文件界面中键入名称，保存。

  结果文件例如：QT400-18.styxml。
  创建新零件，进入样式编辑器，点击界面左下角 “输入”；在文件对话框中选定前边输出的样式文件。

  自定义的材质信息加入到当前文件了。这种方法有个小问题，不能一次输出或者输入多个材料 样式，而实际设计中不会只添加一、两个用户材料。可见，用“模版方法”是目前更合适的选择。

       11.3 自定义设计信息

  Inventor再细心，也不可能完全照顾到用户要表达的设计信息，自定义就成为必要的操作了。

多数自定义设计信息，在交互操作状态下需要使用下拉菜单的“文件”-〉“iProperties(I)”。

      11.3-1 将设计数据放到自定义设计信息中

  方法很简单，利用前面已经介绍了Inventor关于衍生参数的相关规则。值得注意的是，如果要 这样做，就应当将设计变量的名称改成我们需要的、符合规则的样子，而不应当沿用 Inventor的 d1、d15之类的名称。

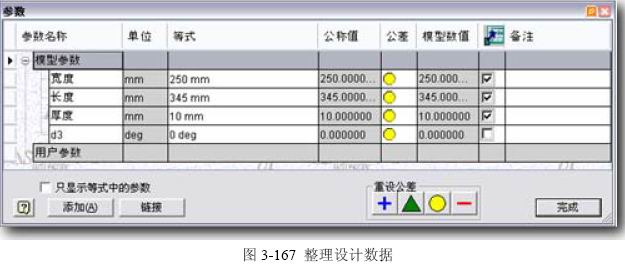

  例如 3-118.IPT这个“无图零件”，先在模型参数中修改参数名，设置成可输出，结果参见图 3-167。


  然后 Inventor将会自动将这样的可输出参数添加到零件特性的自定义数据中，参见图 3-168 所示的结果，在以后，就可以在装配工程图的明细表中引用了。

  这样的设计数据，在修改模型驱动参数之后，会引发模型的关联调整，并且自动跟随更新“自定义特性”中的相关值。

        11.3-2 交互操作创建自定义设计信息

  在“特性”对话框中的“自定义”选项卡上，可以完成这些定义。例如创建Inventor没有提供 的“工艺”设计者名字，过程是：

◆在“名称(N)”栏目中输入数据名（例如“工艺”）校对

◆在“类型(T)”栏目中选择数据类型（例如“文字”）

◆在“值(V)”栏目中输入具体内容（例如“张三”）

◆按下“添加(A)”按钮，这个信息就加入到图3-168所示的界面中了。

  做好之后，存盘。这些数据将随文件保存，并能够在日后被有关功能引用。实际上，这些数据将被PDM/CAPP之类的管理软件充分利用，这是Inventor性能优异的表现之一。
  注意：这样的自定义信息，其名称、类型必须有用户自己来做规范和管理。这需要用户制定明确规则，约束所有相关的工程师。这方面绝不可忽视。

       11.3-3 关于零件名称

  零件名称是必须有的，在工程图中和设计数据管理中必须使用到。这里有个注意事项：Inventor 认为在“概要”标签页中的“标题(T)”栏目中写入的内容，才是工程图中可以使用的、对应的零件 “名称”。

  对于一般的设计习惯来说，零件文件的名称就是零件的名，这样可以便于管理，也便于其他程 序检索。但我们不得不按照Inventor的规则做，需要自己再次重新填写名称，因为出工程图的时候 需要它。所以，每个零件都应当至少把这个栏目填写好。

  至于是怎样将这个零件名称与相关文件关联起来，Inventor还是能做好，我们可以不操心。

       11.3-4 设计信息的用户化和规则

  非几何设计信息，是在零件模型中必须添加的内容，因为Inventor具有设计数据传递和管理的 充分能力，就有可能做到“一个设计数据、一次、在一处、由一个人定义，之后大家共享，并一直 沿用到工程图”。这是CAD软件给设计过程带来的一种“保证”，因此解决了传统设计中数据流不顺 畅的问题。

  希望Inventor能允许我们设置新的用户设计数据条目，不仅可以使用现有的“自定义”，还可 以向“普通”、“概要”选项卡中添加条目，这些目前还做不到。

       12. 关于Fx参数表

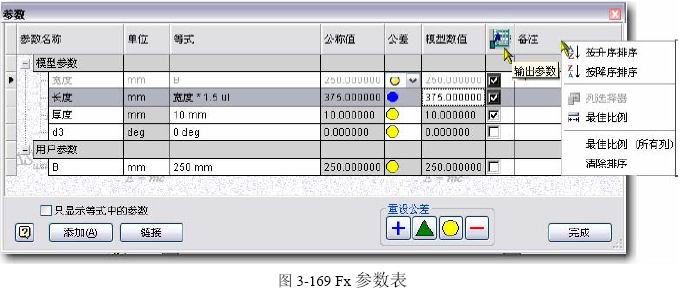

  前面多次提到Fx参数表。这个Fx参数表在所有模型类环境中都存在，它显示并定义模型中的 参数。可以对现有参数重命名、改变值或添加备注，也可以定义用户参数以便在零件中使用。应力 分析和设计加速器附加模块可以自动在组中添加参数，运动仿真附加模块也可以在其组中添加大多 数参数。参见图3-169。


      12.1 列表头右键菜单

  表最上一行是表头，由它拉出的右键菜单：

◆按升序排序/按降序排序：按指定的次序排列选定的列。

◆列选择器：运行时自定义列,显示“自定义”对话框，从中可以添加或删除列。

  这是Inventor自己的说明，应当是不正确的。首先是菜单项名字不相符，其次是这个选项总是淡显而不可用。目前还不能解释这种现象的原因…

◆最佳比例(匹配)/最佳比例(匹配)所有列：

◆清除排序：保持最后一次排序时的状态。不知道这个机制干什么用。

       12.2 模型参数

  每次在模型中添加尺寸或特征时，都将指定参数。其中：

◆参数名称：参数的名称，默认为dxxx。可以更名，但会有些保留字的限制。

◆单位：参数的量纲。

◆等式：参数可以来自表达式的计算结果。

◆公称值：

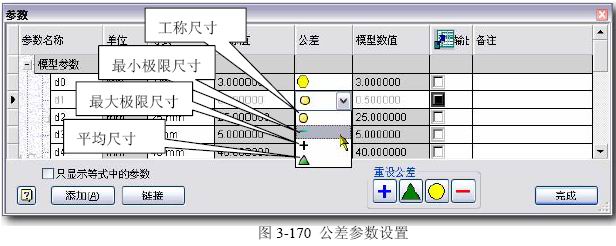

◆公差：设置模型按公差带的何种位置控制实际尺寸，参见图3-170和其中的注释。可见， 这个栏目的正确名称应当是“造型尺寸”。


◆模型值：实际的模型造型尺寸参数值。

◆输出参数复选框：设置这个参数可输出、并添加到模型的自定义特性中。

◆备注：关于参数的说明。

        12.3 用户参数

  这是用户自己定义的参数。按下图3-170界面中的“添加”按钮，将在Fx表的“用户参数”栏 目中添加新行，然后输入参数值。规则与模型参数相同。

      12.4 链接

  按下图3-170界面中的“链接”按钮将弹出“打开”文件界面，从中选择Exce\IPT\IAM三类文件之一，选定后 将把其中的参数引进本地，并造成动态关联。例如选定一 个IAM文件链接参数，界面见图3-171，这与衍生参数的界面类似。


  更改链接的参数选择，在链接参数标题上使用鼠标右 键菜单，并选择“编辑文件夹”，之后弹出图3-171的界 面，可调整选择；若选择“删除文件夹”，则会删除引用的参数并断开链接。

  笔者不知道为什么Inventor把这些称为“文件夹”。正确的称呼应当是“参数组”。

       12.5 表达式相关细节

  Inventor中，在许多地方可以使用表达式。例如，可以在“编辑尺寸”的界面、特征的界面以 及“参数”的界面中写入表达式。表达式的复杂度可以不同，可以使用它们计算特征大小、计算部 件约束偏移量或角度等。表达式可以很简单，也可以包含许多代数运算子符、前缀和函数。

  例如一个简单的表达式：2 ul *(6+3)

  例如一个复杂的表达式（使用了内部参数PI）：(PIrad/5ul+(25deg*PIrad)/180deg))

◆支持的代数运算符

  + 加；- 减；% 浮点模；* 乘；/除；^, 幂；()表达式分隔符；“；”多参数函数的分隔符。

◆支持的单位前缀，支持的函数

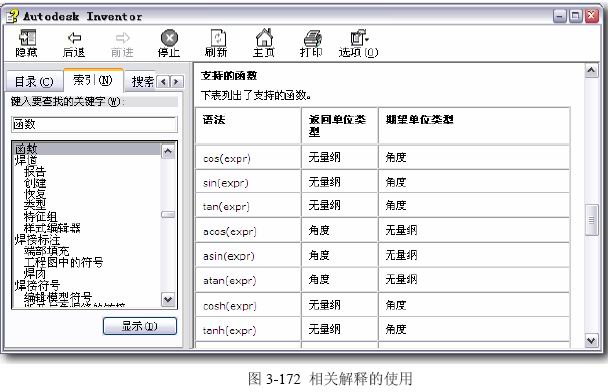

  按图3-172的方式在Help中搜索，将得到明确的解释。


  补充解释：

  返回单位类型：表达式结果值的单位，必须与Inventor数据输入界面需要的单位相同。
  期望单位类型：参与运算的数据单位。

       13. 其它

    13.1 零件模版

  新建零件，先要选定相关的模版。模版也可以自己创建，过程是：

◆使用现有模板创建新零件；

◆设定默认的度量单位。在菜单中“工具(T)”-〉“文档设置(S)…”，在弹出界面中的“单位” 选项卡上设置。

◆如果需要，进一步设置其他参数。

◆将文件保存在\Templates 文件夹或其子文件夹中。
  例如：C:\Program Files\Autodesk\Inventor 2008\Templates

  注意：Standard文件名的模版文件，是标准模版，最好不删除，虽然Inventor并没有禁止这 样做，可是如果删了，在许多时候会有麻烦。

      13.2 预定义装配基准——iMate

  零件一定要参与装配。Inventor的装配是相关零件上的结构之间位置关系的确定。装配中需要

选定相关的几何要素。如果能事先标记出未来可能的这种要素（装配基准），将会使装配过程更加简 捷、明快。这就是iMate的存在价值。

  按照未来的要求，iMate的名称应当仔细重新定义，至于更详细的说明和技巧在后面讨论。
  例如 3-119.IPT这个“齿纹钉”零件，未来的安装就是将安装轴压配合到壳体安装孔之中,按Inventor的可能，装配关系是“插入”，基准要素是安装圆柱轴线和头部底端面。

  在工具栏中启用“创建iMate”功能，设置合适的装配关系描述，选定相关的零件几何要素，将创建需要的装配基准。
