         9.3 班纹检查:

  实际的原理是,将平行条纹投影到模型上来显露曲面连续性的现状。参见图3-137,这是专业的斑马纹检查仪器,在真实模腔面上投射条纹的照片。


  而Inventor做出的结果,是使用的“放射状条纹”,而非平行条纹。

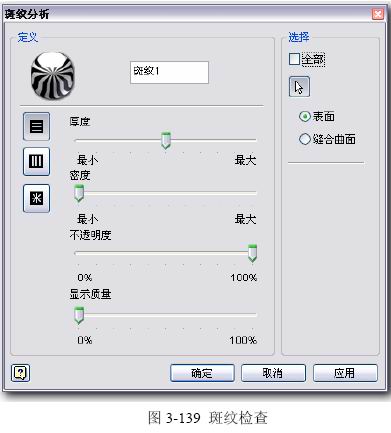

  Inventor的界面参见图3-139,在启用这个分析之后,将自动设置模型表面为“全反射”,按选择的检查斑纹图案。其中:


◆方向: 最左侧三个图标,分别是:水平、竖直和辐射这样三种条纹方向。因为实 际上只有放射状条纹可用,所以这个方 向调整的结果与我们想象中的不同…

◆厚度: 实际上是设置斑纹中白条的宽度。

◆密度: 设置斑纹条的数量。

◆不透明度: 实际上是设置条纹的颜色深度。大值将很黑,小值则很淡,0则不可见。

◆显示质量: 设置斑纹的清晰度。但实际上效果并不明确。

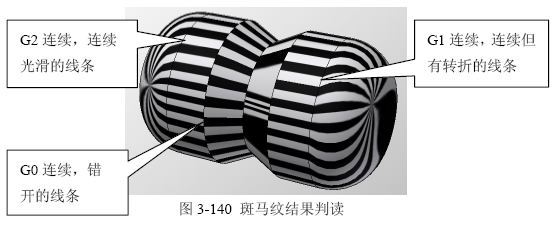

  具体的实例参见3-104.IPT和图3-140中的斑纹结果。连续弯曲的区域,是光顺的曲面;平行且等距的区域,是平面;而不光顺的部分,斑纹将不连续、呈断开状。这是按照概念上讨论的结果。


 ◆“选择”按钮 选择要检查的几何图元。
 面:是否分析在零件或构造环境中的一个实体或任何曲面体中选定的面。
 缝合曲面:指定是否分析选定的曲面特征以及每个选定曲面特征中的所有面。
 组:仅在构造环境中可用。指定是否分析选定构造组中的所有面。

       9.4 拔模分析:

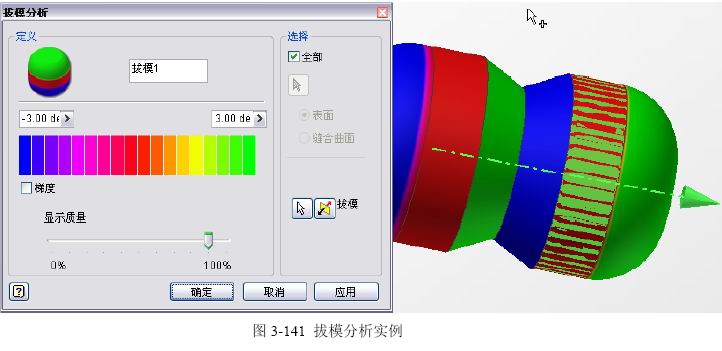

  根据开模的方向,检查并显示是否可以完成拔模。按指定角度范围,在模型上显示颜色。参见3-104.IPT和图3-141。


       9.5 曲率分析:

  对模型的面和边的曲率及光顺度提供可视化分析结果,在构造环境中,还包含对组和输入的线框进行分析。
  曲率梳图显示出从曲面曲线的法线方向发出的一组线条,线长度相对于法线起点处的曲率大小。

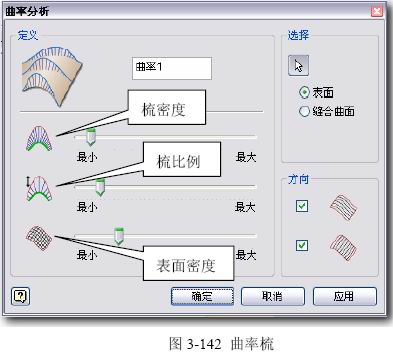

可显示选定曲面的三维曲率梳。参见3-104.IPT和图3-142。


  其中“定义”栏目从上到下:

◆梳密度:指定曲率梳中曲率线的密度。

◆梳比例:指定曲率梳中曲率线的长度比例。

◆表面密度:指定内表面样例曲线的密度。密度越大,表示表面上的曲线样例位置越多。

◆方向:将曲率梳设置为按选定的方向显示:U 方向、V 方向或两者都有。

       9.6 曲面分析:

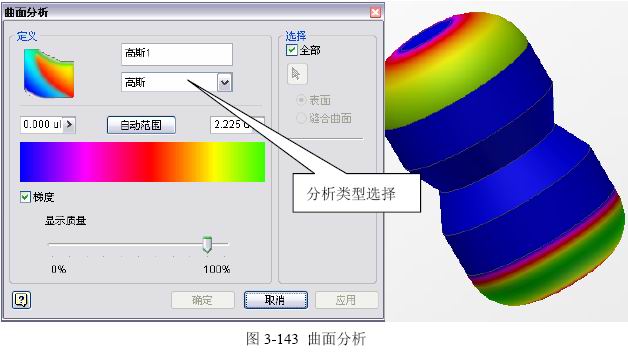

  通过在零件曲面上使用渐变色显示来估算高曲面曲率和低曲面曲率的区域。渐变色是曲面曲率 的一种可视显示的彩色云图,见3-104.IPT和图3-143。

  有三种曲面分析类型:


◆高斯曲率:

  显示代表高斯曲率计算结果的彩色云图。对于检验螺旋、圆环体或沿样条曲线路径的扫掠之类 的形状,高斯曲率分析很有用。

◆平均曲率: 显示代表平均曲率的彩色云图。对于检验圆锥体或可以使用放样特征产生的多个曲面之类的形

状,平均曲率分析很有用。

◆最大曲率: 显示代表最大曲率的彩色云图。对于确定零件或曲面的高曲率或低曲率区域,最大曲率分析很

有用。

◆自动范围:

  测试整个表面,得到曲率的上下限,并赋予各个曲率值以假色彩表达。本例中曲率为0是蓝色, 而较大的曲率为绿色。

  比起曲率梳,曲面分析结果能更清晰地看出曲面上的曲率变化。颜色均匀过渡的部分曲率变化 平缓、而颜色突变的部分变化剧烈而并不光滑。

       9.6 剖切分析:

  这不属于曲面分析的功能,但Inventor把它放在这里,只好在这里解释。

  所谓剖切分析,与曲面无关,是要分析并显示实体零件内部的结构,并分析零件的在指定方向 上所截切得到的与壁厚相关的数据是否大于最大或小于用户设定的值。

  结果在图形窗口中会显示一组相应的剖切图形。

     9.6-1简单分析:
  按单一剖切平面给出零件的剖切视图,与二维草图中的切片观察类似。其中:
  平面:选择平面或工作平面来开始定义平面。

  方向:设置进行剖视的一面。可以单击按钮指定截面方向。

  截面偏移:设置相对于选定平面的偏移值。在图形窗口中单击并拖动平面可以动态设置该值。 典型结果和界面参见图3-144。


      9.6-2 高级分析:

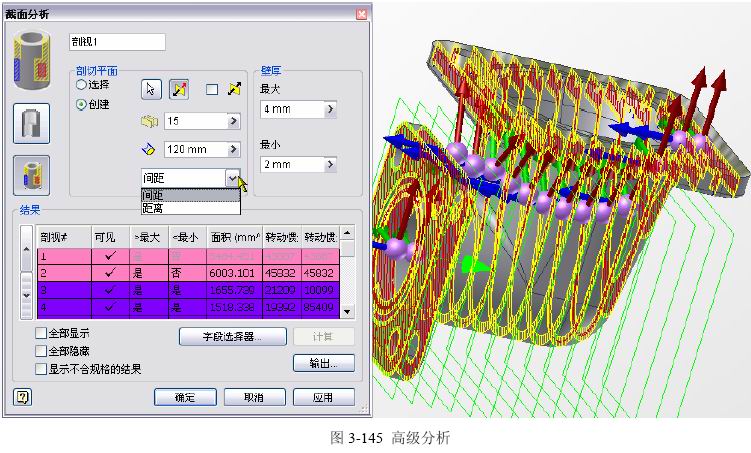

  可得出一系列剖切结果,并进行剖且面上的“壁厚”分析、面积等计算结果。参见图3-145和3-105.IPT。其中:


◆选择:

  选择现有的工作面和模型上的平面,可多选。作为分析截面使用。

◆创建: 生成指定数量和间距的平面,定义剖切截面。其中:

  截面数:要在分析中使用的截面数,本例是15。在“结果”数据表中,每个截面数据显示一行;

  间距:根据选定的截面间距方式指定截面之间的距离;

  间距距离方式:若为间距,则是相邻截面的距离;若为距离,则是所有截面的总距离。
  字段选择器:自定义表格的显示。按下这个按钮,将弹出“字段选择器”界面。从其中选定拖放某字段名到数据表中是“添加”;从数据表中选定某字段拖放回“字段选择器”中,则消除这个参数的显示。

◆输出: 将数据表内容输出到制表符分隔的文本文件。

◆计算:

  计算数据,添充结果数据表。
  结果将显示有关每个截面分析结果,包括壁厚信息和面积等参数。所有区域厚度大于最大厚度或小于最小厚度的截面所对应的行以相应的颜色显示。
  单击数据表中的某行,图形窗口中就会亮显相应的截面。

◆表达颜色规定:
 黄色:截面厚度在最小厚度和最大厚度之间,
 红色:截面厚度大于最大厚度,

 蓝色:截面厚度小于最小厚度,
 紫色:有一部分区域的厚度大于最大厚度,还有一部分区域的厚度小于最小厚度。
 灰色:截面已过期。如果计算分析后更改了模型,则截面会过期。
 最后,由于这个机制不会自动识别“壁厚”的法向,而只是简单地平行剖且,所以还不能完全支持诸如铸锻件壁厚分析这样的设计需求。
