     3.6 放样
    3.6-1几何定义:
   用两个以上的截面草图为基础,甚至添加“轨道”、“中心轨道”或“区域这么样”等构成要素作为辅助约束,而中间部分实现光顺而成的复杂几何结构。
  放样特征是通过在多个截面轮廓或零件面之间过渡创建的。这些截面轮廓在“放样”特征中称为截面。截面可以是二维草图或三维草图中的曲线、模型边或面回路。
  放样形状可以通过轨道或中心线或区域放样以及点映射来进一步优化,以控制形状并防止扭曲。对于开放放样,一个或两个终止截面可以是尖锐点或相切点。放样可用于生成实体或曲面体。截面的中间部分用“非均匀有理B样条”算法实现光顺而成的复杂几何结构。


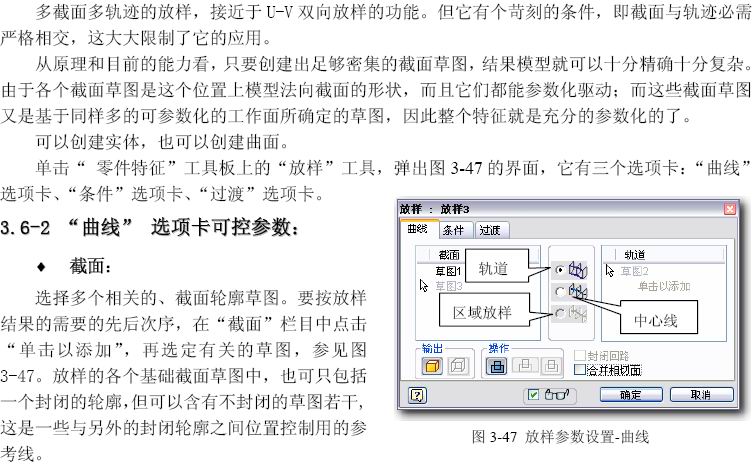

  可见,目前的实际规则是:只要这条线穿过或者端点落在相关截面草图所在的平面,就可以充当Inventor所说的这种中心线了,证据
是3-026.IPT。这个结果说明放样特征的“中心线”机制实际上与Inventor自己说的规则并不完全一致。
  参见3-027.IPT,这应当是一种比较典型的应用实例。从实际的建模和实际方案表达的需要看,在符合经典几何构成原理以及上述规则的基础上,下列的技术要点是应当重视的:
  ◆中心线与轮廓草图所在面的关系是:在线、面交点处,线是面的法向;
  ◆中心线尽量落在草图轮廓的内部,并与草图轮廓的关键结构有确定的几何约束和尺寸约束;
  ◆中心线只能完全控制基本相同的截面轮廓的构造,如果各截面轮廓形状之间的形状差别较大,则必须添加以前那种经过截面轮廓线的“轨道”。

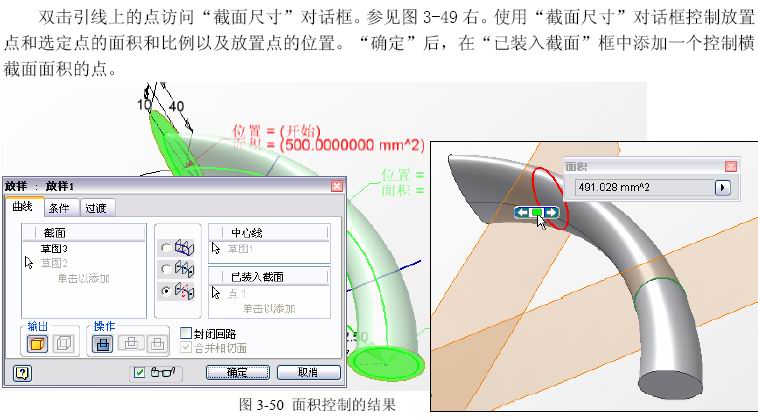

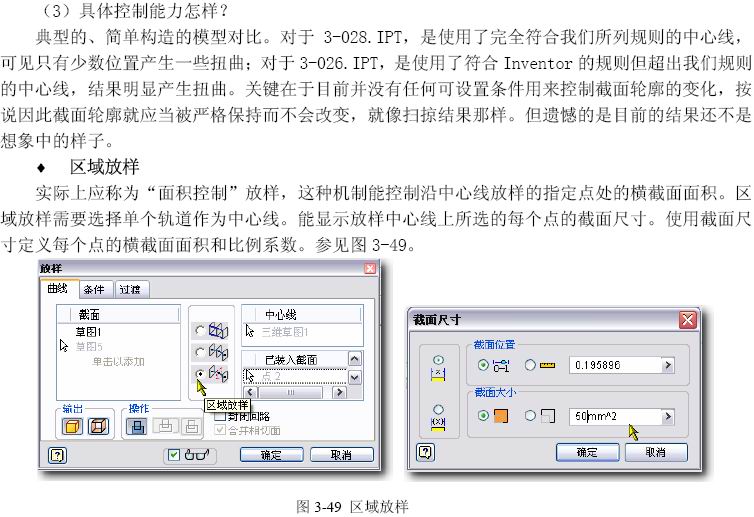

   但是其结果有些意外,参见3-030.IPT和图3-50左,我们设置了三个截面上的面积都等于500,在完成模型后,以相邻截面中间再次截切模型测量面积,发现并不是500(参见图3-50右)。这说明面积控制放样的结果,只控制了用户定义处的载面积,中间部分并未被控制。

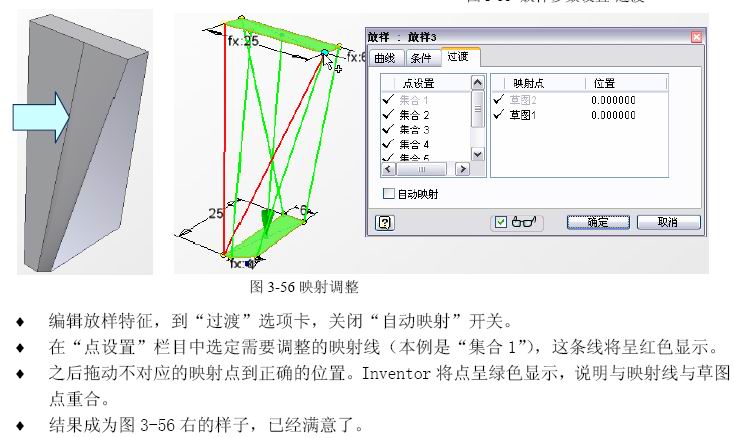

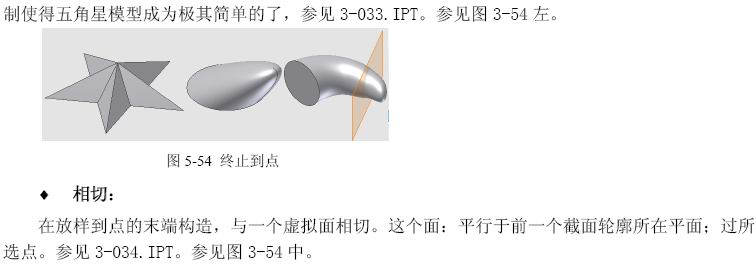

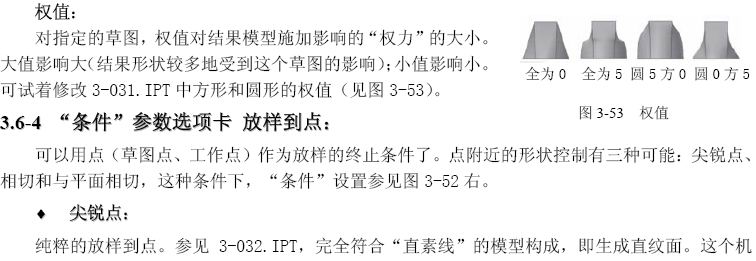

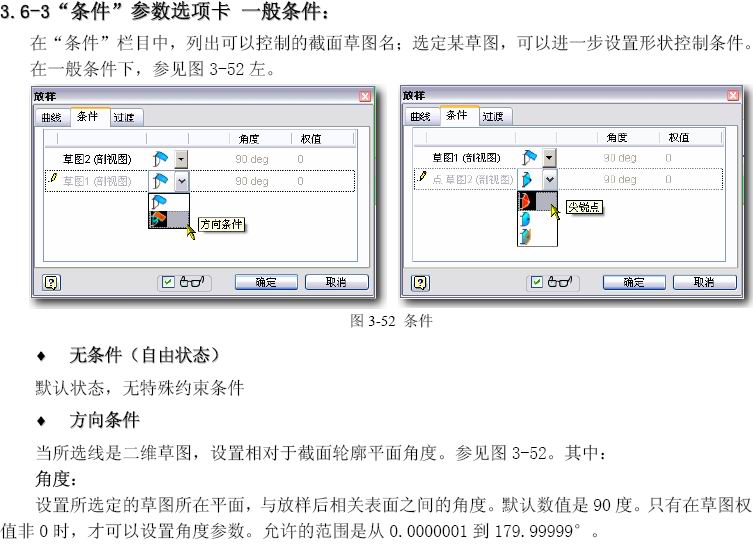

   也可以选定“位置”数据栏中的数据,键入调整量值。这些数值的单位是百分比。在进行这种调整时,Inventor可能拒绝执行某种设置,这时,可试着选择另外的、也能达到同样结果的映射线调整,常可成功。
  按下Delete键,可删除这条线;也可以添加映射线(在“点设置”栏目底部可添加),但较少使用。
