15. 关于明细栏的几个具体问题

    15.1 无图零件在明细栏中的处理—在工程图栏目中引用模型参数

   许多设计中，带有“无图零件”。

   这种零件不必绘制工程图，也能顺利制造，例如一片200x500、厚2mm的垫钣。但是，在明细 栏中则必须有这个零件，至少生产作业计划需要这个设计数据。

   在Inventor中做设计，很大程度上是在虚拟装配和虚拟制造，所以，传统的无图零件，在Inventor设计的过程中，与设计构思完全相同：“有零件而不必创建相关工程图”。
   有零件，就会参与装配，于是，在装配图中就会有它的表达；因此名细表中自然会有这个零件。至于“无图”，实际上仅仅是不创建这个零件的工程图，这也与设计构思吻合。

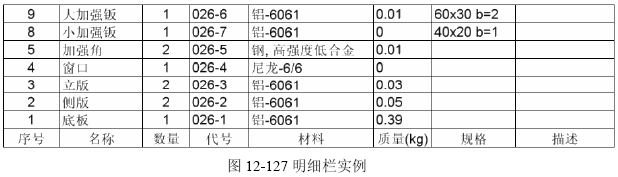

   参见12-26.IAM和12-026.IDW,参见图12-127。可见，两片加强钣（12-026-6.IPT和12-026-7.IPT）是无图零件，在明细栏中已正确加入了有关数据。

   比较遗憾的是：这种数据是通过前边介绍过的“自定义设计信息”传递的。而这种信息目前只好用字串“20x40 b=1”来解决。

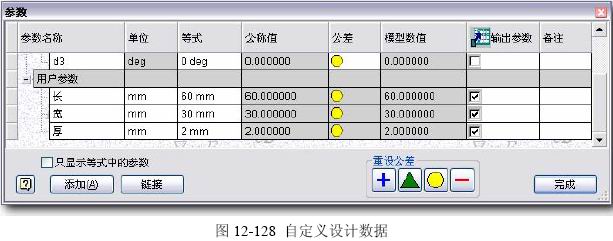

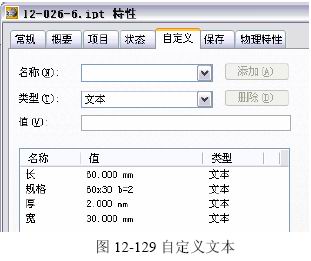

   在模型设计数据中可以完成图12-128的设置（宽=20、长=40、厚=1），而将这些数据设置成“可输出”之后，将会自动列入自定义数据（见图12-129）中，而这些数据也能被工程图接受和使用。


   也就是：定义用户参数-〉使用这些参数建模型-〉 因为这些参数被“输出”，将在特性-自定义中自动出现-〉 改变设计就是修改上述“用户参数”-〉将直接关联改变 模型和工程图中的数据。

   但是，我们要的是“长x宽x厚=xx”这样的表达， 而不是把这三个数据分栏列出。现在，数据已经流动到了图12-129位置，可见，实际上设计数据的传递已经到了模型的“门口”，如果再往前走一步，就大功告成。

   实际上呢？Inventor没有做出“引用现有数据，组合成用户自定义数据”的功能，虽然这样的功能并不复 杂。于是，我们只好“照着现有数据，抄写组合成为需要的数据”，这还是Inventor设计数据断裂的例子。所以目前只好用一种静态的、与零件设计数据无自动关联的、设计者手工键入的字串来填充明细栏中的无图零件的参数。不能跟随零件设计的变化而自动变化。

     15.2 多列明细栏处理

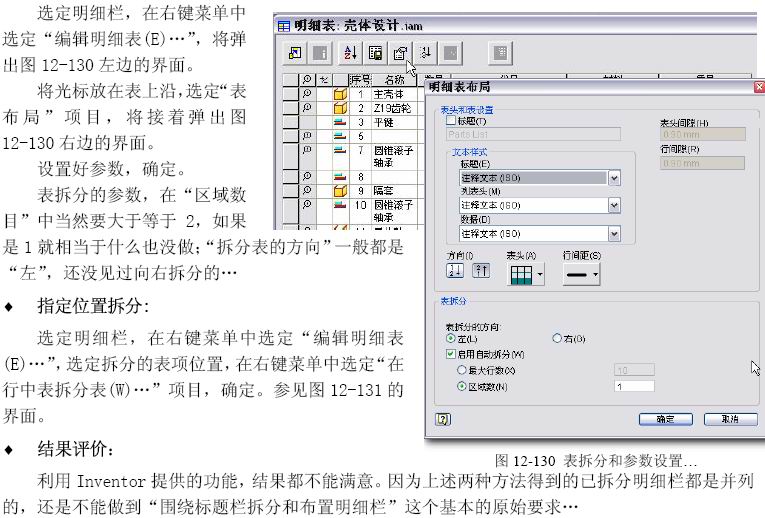

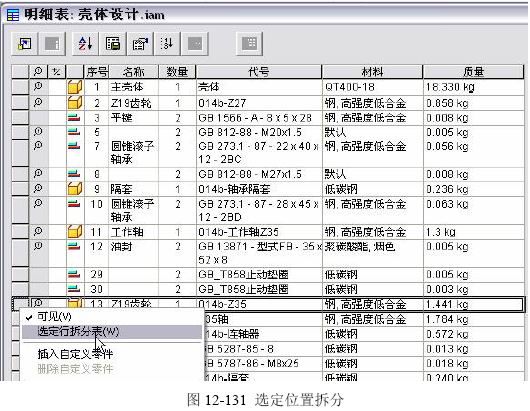

   常有这样的需求：明细栏创建完成之后，发现太长了，在当前图纸上放不下。这就要将明细栏“拆分”成多列。实际上Inventor有这类功能…

  ◆自动拆分:

   结论是：要想拆分明细栏，并完成规范的要求，就不能用Inventor提供的拆分功能实现。


  ◆笔者的解决方案:

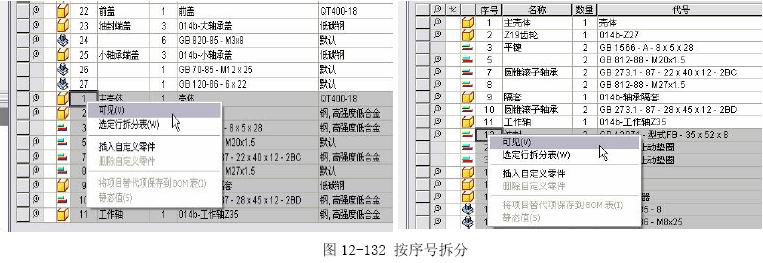

   前提条件是，要创建和整理好零件序号的引出标注，之后，在创建明细栏时，先做两个明细栏， 在右边的明细栏中选中零件12到零件27，右键菜单中单击选“可见”，使这些零件在明细栏中不可 见，在左边的明细栏中使零件1到零件11不可见。参见图12-132。

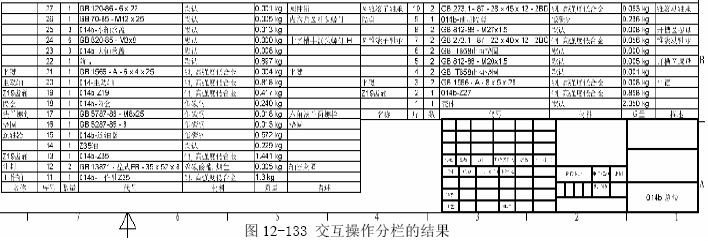

   之后调整和拖放位置，完成还算看得过去的分栏结果，参见图12-133和12-主轴箱\12-总装.IDW 文件。

   至于明细栏与标题栏的对正，目前还没有完整的解决方案。
   到底每个“分栏”的序号分布范围是多大，恐怕要调整几次才行，好在用Inventor完成这些是很简单的操作。

   注意：这样做实际上是创建了“多个明细栏”，而不是一个明细栏的多列。所以，输出成为数据 文件的时候，也就成了各自独立的数据文件了… 另外，这些格子的高度是以文字高度为基准的（这 很奇怪），而默认文字高度实际上不是个整数（参见第18章有关章节），所以两部分栏的对齐可能也 不是件容易的事情。

     15.3 明细栏内容的编辑

   在编辑明细栏之后的界面中，明细栏项内容可以由用户修改；修改后的内容呈蓝色，右键单击蓝色单元，在快捷菜单中可见这个数据已自动设为“静态值”。笔者认为，无论如何也不要在工程图 级别修改这些东西，工程图级别要做的仅仅是“表达”，而没有任何“设计”的动作…

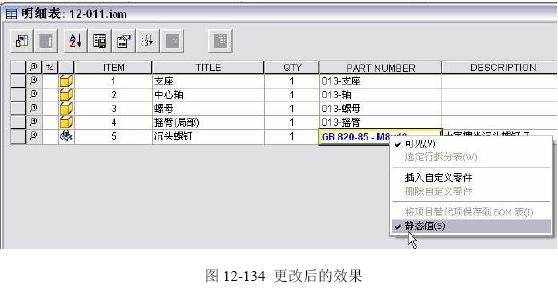

   在这方面，Inventor的表现令人满意。用户修改了黑色文字，文字会变成蓝色，说明不符合原始零部件的数据。参见图12-134。


   如果把“静态值”前的选中标记去掉，将恢复零部件自有的数据而不管修改的结果，这就对了。但是，早知今日，当初就不应当允许修改。

     15.4 明细栏中子装配的展开

   直接加入的子装配，可以在明细栏相关项左边看到“+”号，点击这个符号，可见子装配中的相关项展开，结果参见12-052a.IDW。应当很少有什么设计表达需要这样做…

       16. 关于略图符号

   在AutoCAD长时间的应用中，块+属性作为图形与非图形数据联合处理的利器和成熟技术，广泛地被各种行业的设计使用着。在Inventor中，也有类似的功能，叫做“略图符号”+“提示条目”。

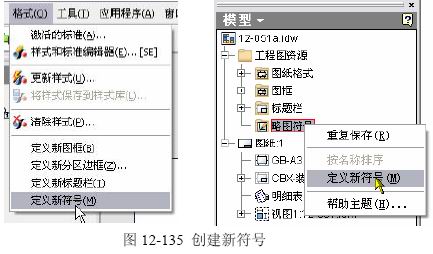

   在工程图菜单的“格式”中，可以启用“定义新符号”功能，进入Inventor的块+属性的创建过程；也可以在工程图浏览器中启用创建功能,参见图12-135。这种多个入口的操作机制我们已经 很熟悉了，但是笔者始终想不通，为什么要这样多做研发呢？一个入口有什么不好呢？


   以下的讨论，是以创建“梯形螺纹详细尺寸”的符号块为背景，让我们一起体验一下。参见

12-053.IDW”。

     16.1 创建块的基础图线

   启用“定义新符号”之后，将自动切换到草图方式，就可以绘制块的图线了。
   关键的处理技巧，在于正确地选定线型。因为Inventor的相关提示远不如AutoCAD那样容易理解。笔者在做螺牙的节线时，使用的是“中心线”；至于剖面线的辅助曲线，使用的是“可见(窄的)”； 而螺牙轮廓，使用的是“可见”…

   在这个过程中，因为Inventor的符号定义功能被设计成可以不指定插入基点的规则，不会主动询问插入点位置。默认的情况下，是将这个图形的“外接矩形中心”作为插入基点。

   要想自定义插入点，需要做下面的操作：

  ◆创建一个“点”，约束这个点与其它图线的关系；

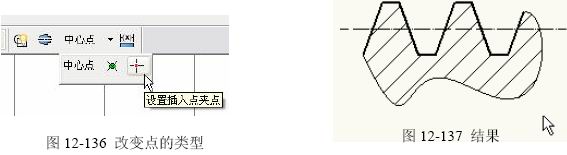

  ◆将这个点的类型改成“插入点”，参见图12-136。

   完成后“保存略图符号(S)”。结果参见图12-137和GB工程图.IDW的样子。


     16.2 绘制尺寸注释

   这个符号在插入时可变的尺寸标注,是必须做出的.这个需求在AutoCAD中很简单：标尺寸-〉分解尺寸-〉去掉文字-〉用属性替代标注字-〉做成块。

   而在Inventor中不能分解尺寸标注对象。所以,只好自己一条线、一条线地绘制“尺寸标注”了。而且Inventor不是AutoCAD，不能块里套块；做出硬画的尺寸注释实在是不容易。

   难道不能实现这个需求了么？

     16.3 将AutoCAD工程图转换到Inventor的工程图

乍一看，这是个不必要讨论的功能，谁会放着在二维上无所不能的AutoCAD，转而用Inventor

处理AutoCAD的工程图呢？其实不然，这里有个相当有趣的现象。
   Inventor能极好地将AutoCAD中的块+属性 它们处理成自己的“略图符号”+“特性字段”。

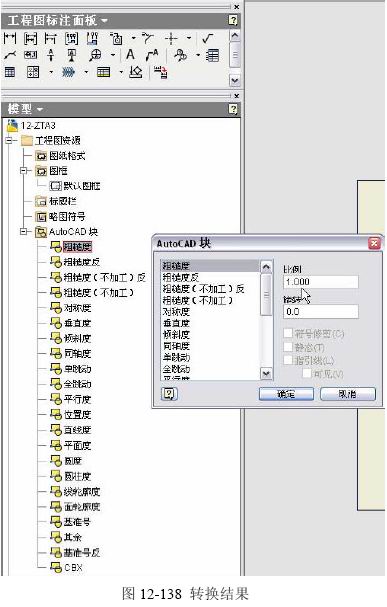

   见图12-138的结果，这是直接在Inventor下，用“输入”而不是“打开”方式打开

12-ZTA3.DWG，之后形成IDW工程图，并从中转过来的块+属性。参见12-ZTA4.IDW。


   何止是完美地转换进来，还能够顺畅地，像 在AutoCAD 中一样使用它们!这样，所有在AutoCAD中创建的专业图块，在Inventor中能完 整地继承和使用了!!

   这真是：山穷水复疑无路、柳暗花明又一村。 这个“又一村”原来在这里!!!

本书不是讲AutoCAD的应用技术，因此，怎 样在AutoCAD中做这些个块就不说了。反正已经做好了（梯形螺纹.DWG）,参见图12-139。


   在Inventor中打开这个文件，可见到已经把块转换完成了。插入，回答了有关的提示，就行了。转换中也有些小问题：

  ◆两家的图线宽度似乎有些不一致？

   Inventor不能继承AutoCAD的线宽度参数。但是我们可以编辑这些图线，将线宽改成0.7mm加 宽粗实线。

   ◆对于在AutoCAD中的块设置的插入基点：

   Inventor却还是坚持重新按自己的规则计算。但是我们可以再添加插入点。

   ◆Inventor不能继承AutoCAD中的矢量字体： 但是我们可以重新定义这些文字的字体。

   ◆笔者建议

   可能是奇怪的建议。你想要做Inventor的略图符号，甚至加上许多的提示条目么？
   最好的办法不是在Inventor中作原始定义，而是在AutoCAD中完成原始定义。结果参见“12-梯形螺纹符号.IDW”。

     16.4 使用略图符号

   可直接插入；
   也可以使用工程图标注面板上的“符号”功能插入略图符号，这样能调整大小、角度，而且能添加指引线。
   但是，指引线与符号的关系,是从符号的插入基点引出的,并且用符号的外边界修剪指引线。
