10.3 零件级尺寸的公差注释

   正确的做法是：

  ◆在建模过程中，已经对草图驱动尺寸添加公差、并确认了公差表达模式；

  ◆在工程图中“获得模型标注”，可以直接使用这样的尺寸，并已带有公差了。 这是笔者的模式。从辅助设计角度讨论，也是比较合适的模式。参见12-044.IDW中的尺寸20和12-044.IPT中的拉伸特征草图。

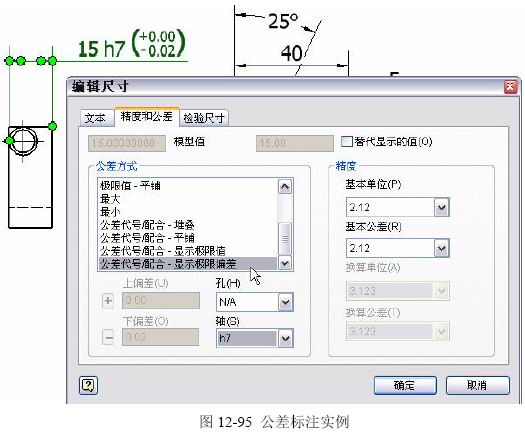

   参见图12-95，也可以选定某尺寸,在右键菜单中使用“编辑尺寸”,切换到“精度和公差”选项卡，为尺寸附加公差注释，但不具有上述设计支持性能，这只是在工程图中“创建”了一个公差。 并不会逆向传递给模型，也就不能因此在装配中利用公差进行尺寸链求解等设计动作.


图12-95公差标注实例

   这样创建公差时，可以直接选定公差的表达类型和配合类型，Inventor会把这些很好地放在工 程图中。参见图12-95的尺寸标注。为了达到这样的、基本上符合GB要求的结果，必须自定义工程 图模板，并设置自己的标注样式。

   需要说明一点的是：

   在公差标注的样式中，右图所示的两种样式对角度不起作用，也就是说角度公差标注时，inventor不允许利用“零前没有正负号”以及“不写零”两种样式进行标注。

     10.4 公差注释的规则

   在标注公差过程中，有个小技巧，可充分利用Inventor的功能为设计数据检索服务。例如一个准备给轴尺寸加上h7级公差，但尺寸公差的表达则要求极限偏差型：

 ◆选定这个尺寸，右键菜单中“编辑尺寸”， 点开“精度和公差”选项。

 ◆在“精度和公差”对话框中，选定最下面的样式（参见图12-95）。

 ◆在“公差”栏目中的“轴(S)”列表中选定 h7。可见上、下偏差的数据已经根据所选的配合方式和精度填好了。

 ◆再将公差样式设置回到需要的“偏差”方式，确认后，尺寸中的h7消失，尺寸的公差就填好了。见12-042.IDW左上方尺寸15。

   但是，这种结果并不是我们想象的“确定公差类型和精度等级，用另外的表达方式”，而是将这个公差按照“偏差”的类型设置了。例如引用模型尺寸并携带公差，用上述方式可以变成不出现公差符号只出现上下偏差的表达；之后再在模型中修改公称尺寸或公差设置，模型上的改变不会在工程图中反映出来，因为工程图的公差已经设置成与模型不同、不关联的公差类型了。

   对此，目前还没有解决方案…

     10.5 模型尺寸在零件工程图中的借用规则

   在工程图中借用模型的设计尺寸，直接作为工程图尺寸，这是必然的需要，而且在模型草图中设置公差，在工程图中“获得模型标注”，可以继承并标出公差，是也正确的设计表达，并确保了设 计参数的一致性和可继承性。

   但是，在哪个视图中可以出现这样的尺寸，Inventor有确定的规则的：

  ◆在视图中，只有驱动尺寸所在面平行于这个视图的时候，才能“获得”这个模型尺寸，这 对于回转体零件的尺寸引用，可能会造成不方便；

  ◇一旦这个尺寸在某视图中被使用，其他的视图中将不会出现，这就保证了唯一性，不会重 复标注；

  ◆这样的驱动尺寸如果带有公差，就会按照当时的定义模式显示出来，并与设计时的设置自 动关联。

     10.6 装配工程图的尺寸与配合标注

   因为Inventor的装配约束实际上并没有机械设计中经典的“配合”的概念，所以，图12-96
这样典型而常见的装配尺寸和配合标注，只能手工标注，并引用其中一个零件的设计变量作为公称 尺寸值；再手工填写非关联的配合方式（图中红色的尺寸）。


   目前，Inventor中的装配工程图，能“获得模型标注”中的焊接标注，“检索尺寸”得到指定零件的模型尺寸。

   装配图检索尺寸，现在已经能够出现“重复”的尺寸了，例如12-045.IDW中的两个直径40， 并且带有各自的公差。但是没能提供一种机制，将这两个尺寸和公差合成为图中的红色尺寸。不能 得出配合符号成为图12-96的期望结果。这样，这类尺寸只好手工标注，因此也就脱离了与相关零 件模型的公差数据关联。前边说过，因为Inventor的装配约束的参数设置中，不能表达“配合”这 个常用的机械设计概念，这带来了一个很大的问题。应当完成的功能应当是：

  ◆在基孔制装配关联设计中，利用“孔轴配合”的装配约束，将一根轴的直径按照配合孔的 孔径添加约束，实现轴径的公称尺寸确认；

  ◆设置它们之间的配合方式和精度等级，完成两者的公差设置。或者沿用孔零件现有的公差， 根据配合方式，确定轴的公差；

  ◆在装配工程图中直接引用这些设置，标注出正确的、与装配模型关联的装配尺寸配合方式。    遗憾的是Inventor不是这样写程序的（不是不能这样写、而是不知道需要这样写），因此我们没办法说明两者的配合方式。换句话说，可以在配合基准孔的特征造型中给出公差，但是不能在装 配控制自适应身份的轴径时，给轴添加公差；因为是自适应身份而造成轴径尺寸“缓约束”，这样在 零件级别这个轴径就不能添加驱动尺寸，也就没有公差。

   于是：这种独具Inventor特色的轴设计，就只能在其基准零件工程图中、在视图方向合适的条件下，才可能出现借助设计参数而设计轴径的公差。同时，在装配图中，也不能按照一般的需要， 引用或者关联相关零件，标注出配合方式。

   因此：对于“自适应”装配约束，因为至少缺少一方的公差，肯定不能在相关工程图中引用零件尺寸并具有公差；对于不是“自适应”，双方也都已经设置了公差、并已经完成装配模型，仅仅是 因为Inventor没有“配合”的概念，也就无法在工程图中引用来做标注。

   结论是：在装配工程图中，除了能借助“检索尺寸”功能引用零件设计尺寸之外，还有许多尺寸标注，只好自己添加。这时可以引用非自适应零件的模型尺寸变量，造成公称尺寸值的关联；而配合方式则也就只能“硬写”了，即便是模型中有公差，也无法关联。

   好在装配图的尺寸不太多（外观尺寸、配合尺寸、关键位置尺寸…），而且交互操作可以凑合着做出这些尺寸。

     10.7 怎样设置工程图中的样式参数

   这是很重要的工程图环境基础设置。

   本书的“第18章 用户定制和工具”中“13 工程图样式参数设置”专题中作了详尽的分析和解决方案讨论，请参考。

     10.8 尺寸标注多种样式的使用

   可以在一张工程图中，使用多种不同参数的尺寸标注。
   针对现有尺寸创建新样式的方法是：选定一个要改变的标注，在右键单中“新建样式…”；之后弹出“新建尺寸样式”界面，在其中修改参数即可。

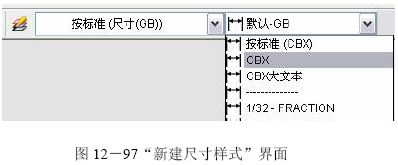

   在按下尺寸标注按钮的标注之前可以选定尺寸样式，选定某现有标注之后也可以选定尺寸样式。这个“选定”操作均来自相同的界面,Inventor“标准”工具栏中的最后一个列表，参见图12-97。


     10.9 已有尺寸标注的修饰

   使用Inventor的直接功能产生的尺寸标注（直接获得模型尺寸还是在工程图中的交互标注），其结果很可能不完全符合我们的要求，这样，尺寸标注的修饰，就是必须的动作了。

   对具体的某尺寸可能进行的修饰操作，可以在选定某尺寸标注之后，从右键菜单中的“选项(O)” 关联的功能子菜单中看到。随着尺寸标注创建方法的不同、类型的不同，可修饰的项目也同；那些 不能进一步修饰的尺寸，将没有这个菜单项。下面将逐个进行讨论。

   参见12-047a.IDW，这是直接使用模型尺寸，并作了简单取舍后的结果。对于选定尺寸后右键菜单中可能出现的一些功能，详细解释如下：

  ◆选项-指引线

   参见12－001.AVI，这是对所标尺寸的文本，添加“指引线”的过程。指引线添加后，标注文本的位置也不是随意可以指定的，似乎Inventor有个规则，在某些个别位置不允许放置标注文本，尤其是角度标注。笔者也说不清这个规则到底怎样。

  ◆选项-全尺寸线

   参见12－002.AVI，这是对所标尺寸，去掉一条尺寸线和相关的箭头。这个功能仅对于获得模型尺寸中、直径尺寸有效。至于到底去掉的是那条线，还不能用户控制。目前的结果似乎是：对于 水平方向标注，去掉左侧尺寸线；对于竖直方向标注，去掉下方的尺寸线…

  ◆选项-箭头在内侧

   参见12－003.AVI，这是对所标尺寸线的箭头方向的控制。

  ◆选项-自中心指引线

   参见12－004.AVI，这是对半径或直径标注的修饰，添加圆心到箭头的连线。

  ◆选项-合并

   参见12－005.AVI，仅对半径标注有效。这是对所标大半径尺寸线的缩短修饰。例如在

12-048.IDW中，R800的尺寸线太长，不能用，这时可用此功能修饰。虽然结果与GB要求还差一些， 已经可以对付了…

  ◆选项-对角

   参见12－006.AVI，这是对角度标注的修饰，将尺寸线弧转换成相对应的另一半补角。

      11. 装配工程图注释处理技术

     11.1 装配图引出序号的创建

   不能指望连工程师自己都需要“看情况而定”的处理，用某个程序就能圆满完成的，这正是人脑与“电脑”的最大差别所在，而引出序号的处理也正是如此。

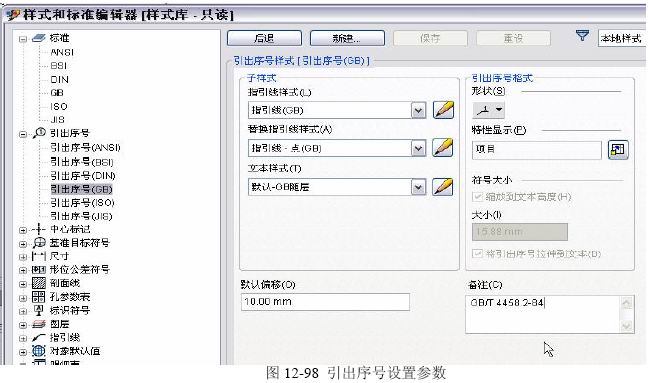

   Inventor的引出序号的样子是按照GB/T4458.2-84标准做的，在菜单“格式(O)”-〉“样式编辑器(E)…”-〉展开“引出序号”，可设置参数如图12-98。


   在Inventor的装配工程图中，创建引出序号具有“单个创建”和“全视图自动创建”两种模式。
   最常用的是后一种，操作过程是：

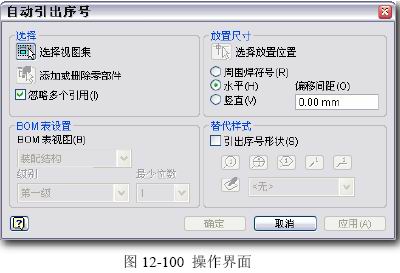

   在工程图标注工具面板上按下“自动引出序号”按钮，参见图12-99；之后选定要标注的视图，之后弹出的操作界面参见图12-100 的样子；


   从界面看，需要我们“添加/删除零部件”的操作。按道理应当也可以在浏览器中选择，这可是Inventor在所有选择操作中一贯的 规则。但是很奇怪，在引出序号标注的操作中，在浏览器中偏偏只 是不能选定子装配，所以，还是在图形区选择才能准确操作。

   之后就是“选择放置位置”，这时选定 引出序号末端的排列模式和位置。

   结果引出序号，并不能完全按我们希 望的样子创建，几乎每一个引出都需要再次进行修饰处理。

   对于引出序号编号次序，Inventor是 按照被标注的零部件、加入到装配模型的 先后次序进行排列的；引出序号编号位置， 则是界面中的“选择放置位置”栏目的参 数设置的。

   正确的引出序号表达，有完全环绕和不完全环绕两种。

   完全环绕，是按照顺时针方向，从左下角开始编号递增的；而不完全环绕，则是从任一端向另一端水平或者竖直方向编号递增。
   因为图是给人看的，只能应当从方便读图、而不是方便程序编写考虑这些功能的处理规则… 这就产生一个问题，Inventor这种按照装配模型创建过程中、装入先后编号的规则，许多情况下是不合适的结果。

    所以,引出序号创建之后,编辑处理，就几乎是每次标注引出序号之后都要做的必然的动作。

     11.1-1 序号位置调整

   拖动序号改变引出位置，完成希望的布局。其中，主要是判断怎样将引出位置改变成离相关零部件图线最近，而且引出标记线不能有交叉。这个过程还是挺麻烦的…

     11.1-2 箭头位置调整

   现在还不知道Inventor是使用什么规则来确定箭头位 置，但是肯定是落在相关零部件的轮廓线上，而这样的结 果常常不符合工程图表达要求。需要选定箭头，先拖动以 脱离来的关系，再放到合适的位置。不要把箭头放在别的 零件轮廓线上，这将导致序号改变…

     11.1-3 序号调整流程

   这是比较麻烦的事情。编号的排列，应仅仅根据在这 个视图中引出序号的、最为顺利的可读性。但是，在 Inventor中与这个编号相关的设置有好几处：

   在BOM表数据中；在明细栏编辑中；在编辑引出序号中。
   其中，明细栏编辑和引出序号编辑，可相互影响，最后的结果作为两者共同的结果；但是都不会影响BOM中的数据，也就是说，这些操作之后BOM中的序号还是老样子。

   正确的过程是：

  ◆引出序号创建,调整好引出序号的位置；

  ◆按需要编辑引出序号的编号；

  ◆创建明细栏；

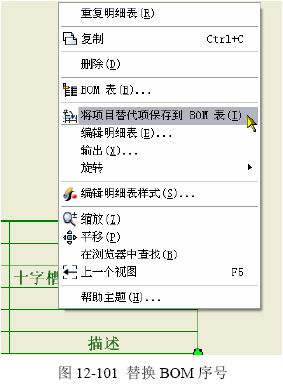

  ◆选定明细栏，在右键菜单中“将项目替代保存到BOM表”，参见图12-101。

   这样才能从根本上解决序号的编号次序问题。到了BOM表数据级别，是装配模型数据的最高级别，是所有数据的根本所在。

     11.1-4 引出编号的编辑

   编号调整，是在选定这个引出序号，右键菜单中“编辑引出序号(D)…”或者双击这个引出序号文字下边的绿点。Inventor自己的解释也含混不清，而且中文、英文和界面之间有些矛盾，很难直 接搞清楚这个功能的意义。

   要想搞清楚，首先需要忽略本地化的误差，把中、英文的解释与功能界面联系起来，笔者认为：

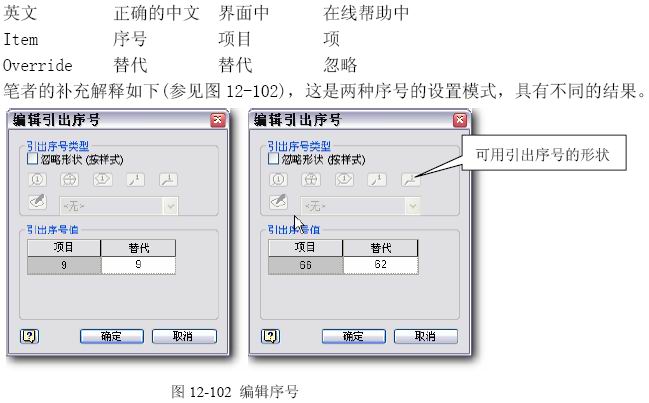

   第一种，图12-102左边的操作，是正常的、可以理解的模式：更变引出序号。操作过程是：在“项目”栏目双击,之后输入新的序号。结果会在引出序号和明细栏两处一起产生跟随的更新。

   第二种，图12-102右边的操作,换引出序号的显示值。操作过程是：在“替代”栏目双击,之后输入新的序号。如图的结果，将把引出序号的显示值变成62，而明细栏中的序号数据仍然是66。

   笔者想不出，什么人、做什么设计、在什么表达需求下，会需要第二种模式，将序号处理成与明细栏非关联的、固定的序号？

   所以，可用的操作只能是第一种。
   改变了一个序号，如果占用了原有的编号，这种编号的交换，目前还是不能自动完成，需要我们自己注意。其实，序号本应当自动互换，就是说，将夹具体设为1号，原来的1号件应当自动使用夹具体的编号，但是目前Inventor的功能没有这样写…这会导致两个不同的零件使用同一个号。

   最后，虽然可以在明细栏编辑个BOM表编辑中改变序号,但是因为难以看清楚各个序号的相对 关系而不方便实施。在使用“编辑引出序号”改动好之后,一定要“将项目替代保存到BOM表”。

     11.1-5 形状调整

   对于GB标准，Inventor提供了多种可能的引出序号形状。可以用两种方法进行设置。

  ◆个别引出序号的形状调整

   选定要调整的引出序号，在右键菜单中“编辑引出序号(D)…”，之后将弹出与图12-102的操作 界面，将“忽略形状（按样式）”开关设置成“有效”，这样，是设置这个引出序号的形状与相关样 式中的全局设置可以不一致；然后，选定需要的形状即可…

  ◆全局引出序号的形状调整
   选定要任一个引出序号，在右键菜单中“编辑引出序号样式(S)…”，之后将弹出样式编辑器的界面，在“引出序号格式化”栏目中，展开“形状”列表，选定新的形状即可…

     11.1-6 合并和拆分

   有些时候，需要把几个相关联的零件，做成一个指引线，几个序号连在一起的结果，这就是引出序号的合并。过程是：选定现有的引出序号，在右键菜单中“附着引出序号(T)”，之后选定要连 在一起的另一个零件的轮廓线。

   注意：这样做了之后，被合并的原有引出序号不会自动删除。
   想将后来连接上的序号去掉而实现拆分，选定这个具有两个以上序号中需要去掉的序号，在右键菜单中“删除引出序号(R)”，不要被这个功能的名字吓住，删除的只是附加上来的一个。    注意：这样做了之后，被删除的合并进来的原有引出序号不会自动恢复。
