2. 体验创建装配图

     2.1 装配视图创建

  ◆在开始新图时，选定Metric 选项卡中的“GB.IDW”，进中国标准的工程图环境；

  ◆在“工程图视图面板”工具面板上启用“创建视图”，找到12-01.IAM，打开。

  ◆创建“左视图”，再创建通过轴中心的全剖和右边的视图；

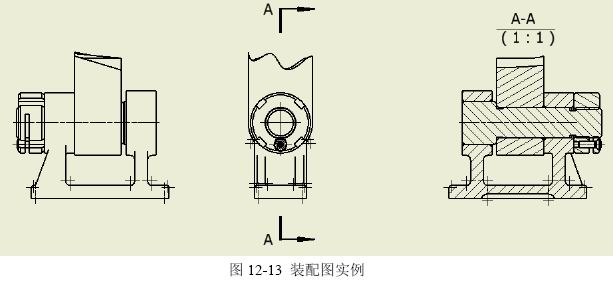

  ◆配图中，“自动添加中心线…”可用，但是会把圆角的中心线加入。结果参见图 12-13 和12-002a.IDW。


      2.2 剖面线参数控制
   剖面线的角度、间距等，在选定剖面线之后，可点击右键菜单中“编辑（E）”，之后在 图12-14 的界面中调整参数。


      2.3 剖与不剖的控制

   根据工程图规则，在装配图中，标准件（例如螺钉）和实心轴不剖。在Inventor中，默认的处理结果就是“标准件不剖”， 而实心轴不剖需要自己设置，操作过程如下：

  ◆选定剖视图，在浏览器中展开这个视图的下属装配结构 树，找到要不剖的零件，例如12-01.IAM下的12-002- 轴.IPT，之后Inventor将在本视图醒目显示这个零件；

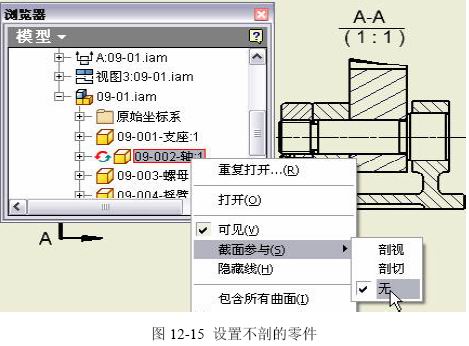

  ◆在右键菜单中选中“截面参与(S)”-“无”选项，参见图12-15。


     2.4 螺纹表达的控制

  按Inventor默认的设置，装配工程图不显示螺纹线。要想按我们的习惯出现螺纹线，可编辑带 有螺纹线的视图，在“显示选项”选项卡中，将 “螺纹特征”开关设置成有效。

     2.5 零件引出序号

  一般的操作步骤如下：

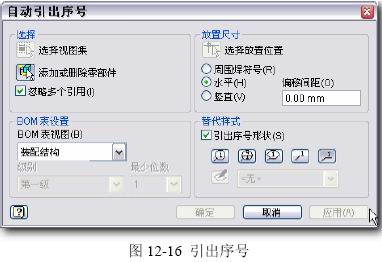

  ◆选定右面的视图，在工程图标注工具面板中，点击“自动引出序号”功能，参见图12-16；


  ◆在界面中点击“添加或删除零件”，拉出窗口选定所有的零件；

  点击“选择放置位置”按钮，之后点击图形区中的合适位置。

  ◆Inventor将自动标好引出序号选定各个序号,结果参12-002b.IDW。
  这些序号的引出线的起点，默认是落在零件轮廓线上，这不利于清晰读图。
  改善的方法是，选定引出序号的箭头，先把箭头拖到轮廓外边解除原来的关联，之后再拖放到轮廓内部的合适位置；如果箭头没有落在图线上，将自动改变成为圆点。
  目前圆点的默认大小比较大，可在菜单中“格式(O)”-〉“样式和标准编辑器(E)…”-〉展开“引出序号”-〉选定正在被使用的“引出序号(GB)”-〉点开“替换指引线样式”右方的“编辑指引线样式”按钮，将“终止方式”-“箭头”改成“小点”。

  参见图12-17和12-002c.IDW，这是临时的解决方案。后边有专门的用户定制章节，将具体说明 怎样彻底解决…

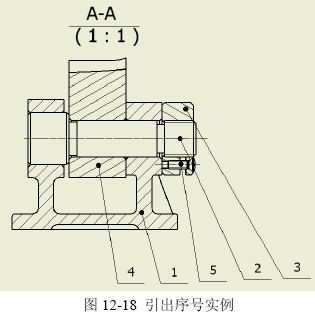

   结果参见图12-18。如果相关零件的模型有较大的 改动而造成工程图轮廓线的较大的位置变动，这个引 出序号的圆点，很可能就跑到轮廓外边去了。因为 Inventor并不是计算圆点与零件轮廓的相对位置，而 是直接记下并保持了圆点相对于这个视图位置。发生 这种事情时，就只好手工调整圆点的位置了。


  默认的引出箭头可以关联到零件的图线上，并随着零件的变化能够保持这个关联关系，但确实也不符 合国标，看着也相当地不清楚。

   据笔者所知，国外的装配工程图中，引出序号的 指示也不是放在零件的轮廓线上的。

     2.6 明细栏

  需要说明：Inventor把工程图中的明细栏翻译成了另一种东西——明细表。笔者只好在讨论中

沿用工程界的术语，在描述Inventor的功能时使用Inventor的词… 实际上确实有“明细表”这种 东西，这也是一张工程图，但其中只有表格而没有装配图样。

  在工程图标注工具面板中，选定“明细表”功能，选定刚才添加了引出标注的视图，在接着弹 出的对话框中选定条件，确定后，指定放置位置，创建。结果不符合我们设计的要求，因为没有零 件名称，格式也有些问题… 参见图12-19的结果。

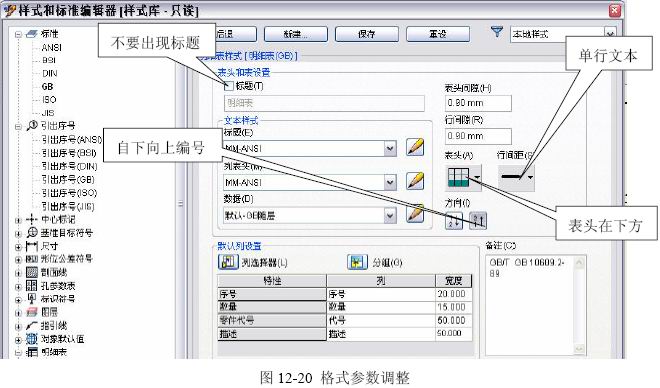

   首先解决格式问题：选定明细栏，在右件菜单“编辑明细表样式(E)”，将弹出图12-20的界面。


   按图示调整好所指的4项格式参数；

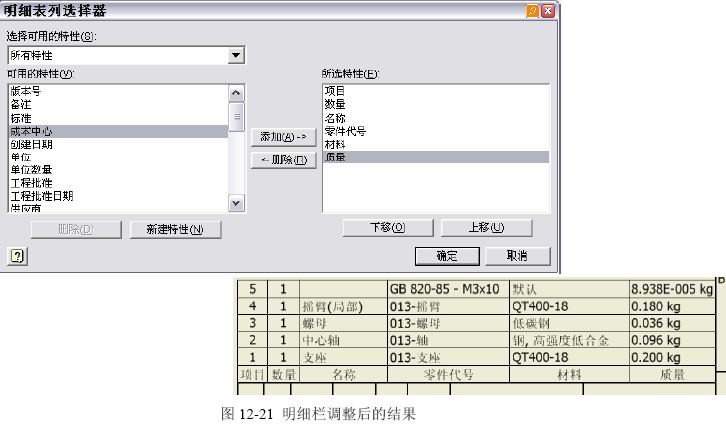

   之后再按下“列选择器”按钮，在图12-21上部的界面中增减明细栏的数据项目。例如：将“名 称”从“可用特性”栏目“添加(A)->”到“所选特性(E)”栏目中，并“上移 (U)” 到顶部，“确 定”。明细栏就成为图12-21下部结果和12-002d.IDW的样子。


   明细栏中的数据来自相关零件的“特性”数据，因此，零件造型中，应当详细输入相关的内容。 如果忘了，在明细栏中将会缺少。

  补上的方法是：打开装配，打开相关零件，补充这个零件的“特性”数据，例如在螺钉的“特 性”中“概要”选项卡中的“标题(T)”添加“沉头螺钉”的名称，保存装配。再次打开原装配工程 图后，新数据会自动加入。

     3.工程图创建功能详解

   工程图中第一个视图的创建，一般应当依托一个零件模型或者装配模型作为基础。创建过程大 致如前面说过的样子，下面详细解释各个功能。

    3.1 基础视图

    3.1-1 零部件选项卡：

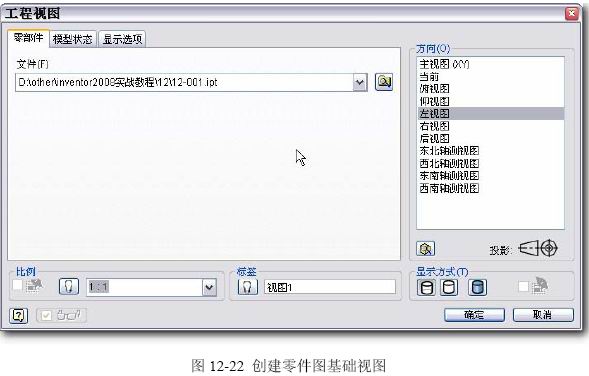

  指定视图创建时所依照的文件，并选择更具体的数据。图12-22是对于零件文件的实例。

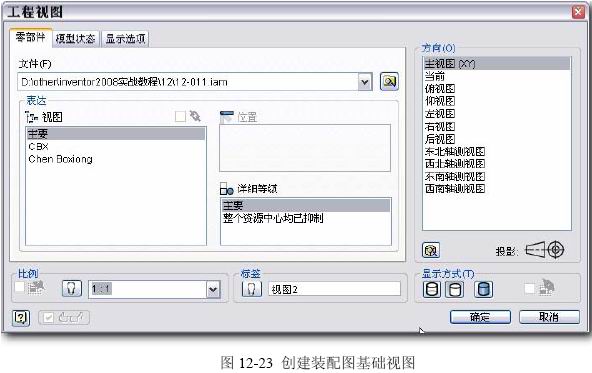

   如果是装配文件，“视图”、“位置”和“详细等级”等栏目将有效，可以选择按现有的、装配中 设置好的相关参数来创建工程图。如图12-23。

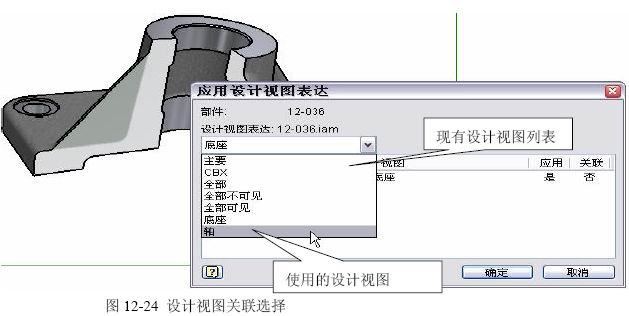

   也可以在选定视图之后，在右键菜单中选择另外设计视图。例如12-003-0.IDW，先在浏览器里 选中“视图2”，再在右键菜单中选择“应用设计视图…”，将弹出图12-24右边的界面。


   展开“现有设计视图列表”，可见所有可用的设计视图，选定另一个，“确定”，可见工程图将随 之关联更新。
