11.2 明细栏质量属性格式处理

   按GB要求，在明细栏中的重量栏目中不出现单位（Kg），质量属性值默认条件下小数点后位数太多，可以在装配工程图中将其调整成合适的结果。这需要在选定明细栏，编辑，在明细表编辑界 面中进行“设置列格式”的操作，参见图12-103的设置。

   这个结果，应当在“标准”界面中完成“明细表”选项卡中的用户定制，并保存成工程图模板。
   另外的问题是结果数据表达精度问题。这需要在明细栏列格式设置的操作中设置成需要的精度（最高为小数点后8位），典型结果参见12-049.IDW中的明细栏，546公斤的重零件和0.01克的轻零件同处于一个以Kg为单位的明细栏中。对于机械设计，这应当够用了。

     11.3 明细栏的栏目宽度和位置

   默认的结果可能不合适，如果在结果工程图中手工拖动调整不是很顺利。

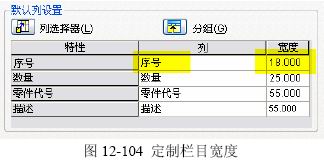

   方法是，在菜单中“格式”-〉“样式与标准编辑器”-〉“明细表”栏目中设置明细栏各个栏目的宽度，参见图12-104。因为设计部门都有明确的格式尺寸规定，这种设置能够满足定制需要。


   注意：这样的调整只对于在确认后所创建的明细栏有效，已经创建的明细栏将不会按新参数更改。

     11.4 隐藏明细栏的栏目

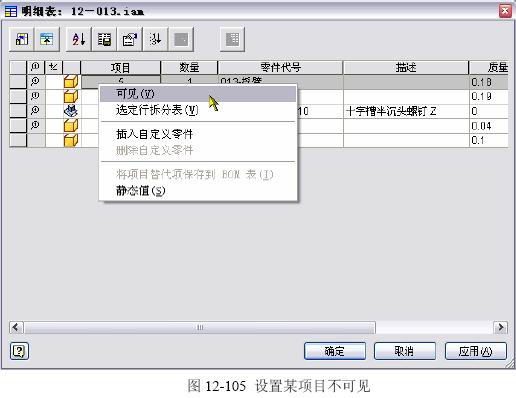

   这是个很有趣的功能：如果装配模型中有这个零件、装配工程图中也就会有这个零件的图线，但是，Inventor允许“隐藏”（不是删除）这个零件的明细栏项。编辑明细栏，选定要隐藏的栏目， 在右键菜单中“不可见”。结果在明细栏中将不显示这个栏目，但其序号分配仍然保持原状。


   Inventor允许我们这样做，但是什么时候需要这个功能呢？应当没有这样的需求…
   可能在装配模型中需要某零部件，而它也确实不应当出现在结果明细栏中。这就是装配设计的辅助零件（例如控制装配结果的基础草图零件），这是在Inventor中作设计的特有结果。但这种需求在Inventor的“参考数据”机制支持下很好地解决了。过程是：

   先在装配模型中将这个零件的属性设置成“引用”-“参考”；再在工程图中将参考数据的“线样式”设置称“隐藏边”即可。

   Inventor允许隐藏正常零件的明细栏目，同时又提供了专门针对“参考数据”的规则。笔者建议按照正确的规则处理，而不是用隐藏明细栏项的方法，就当它不存在吧…

     11.5 新加明细栏的栏目

   与上述机制相反，如果装配模型中没有这个零件、装配工程图中也就没有这个零件的图线，但是，Inventor允许“添加自定义零件”并且出现这个零件的明细栏项，参见12-50.IDW中的6号零 件。除了重量栏目的数据之外，别的栏目可以随意输入。

   会有什么样的设计需求，需要这样一种功能？笔者不知道，似乎不会有这种需求…

     11.6 明细表中标准件表达的问题

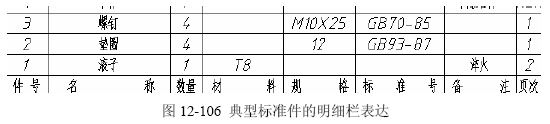

   对于中国机械设计工程图一般的明细栏中，标准件的参数表达参见图12-106。


   可见，标准件（或者企业自有专业标准件），是把“标准”和“规格”分栏写出的。这样的格式，目前Inventor还不能自动实现。有关标准件的在明细栏中，是在“代号”栏目中出现上述信息，而 这些信息是在标准件零件文件的“特性”-〉“项目”-〉“代号”栏目中填写好的。例如：“GB812-88-M20x1.5”。能不能把其中的“GB812-88”和“M20x1.5”这两个项目分开填入明细栏？不能。因为 Inventor在建立标准件库的数据结构时，没准备这种格式的数据，只好等待Inventor的改进了…
   这样,Inventor明细栏中的“代号”栏目,就成为明细栏用户化过程中最为别扭的问题之一。它的总长度很难确认，有些标准件，Inventor自带了很长的内容。如果换行，明细栏将很难看；如果保持单行，不同图纸的明细栏总宽度将无法一致，也就难以与标题栏匹配。

     11.7 明细表数据输出

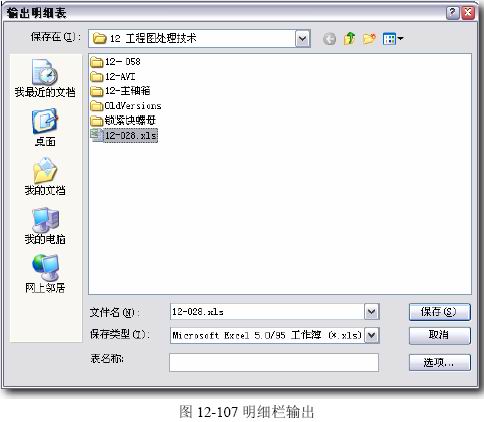

   参见图12-107的界面。明细栏的数据可以用许多种格式输出成数据文件，供创建物料清单之类的其它的处理之用。


   方法是：选定明细栏，在右键菜单中“输出(X)…”，可在界面中可选定输出文件的格式。例如输出成MS-Excel文件。

     11.8 技术要求的处理

   技术要求，是一系列的文字行。在创建工程图的时候，这些文字行一般是后写入工程图的，按 道理这是些个模型携带到工程图中的信息，由工程图表达。但Inventor不具有这种能力，所以只 好在工程图中硬性写入，并与模型无关。

   有两种对策。
   一种是：编写所有技术要求文字在一个文本中。但是，从数据结构的合理性考虑，不同的技术要求，不应当是同一个文字行，这与未来数据提取利用，有直接的关系。
   另一种是：每条技术要求都是独立的文字行，或者在现有结果中，另外新写一段技术要求，再用“对齐”功能将两段文字整合。

   过程如下：

  ◆选定要对齐的全部文字行，在右键菜单中选择“对齐(A)…”，之后弹出图12-108的界面；


  ◆在其中选定对齐方式、输入字行的间隔距离（偏移量），即可完成格式调整。
   如果能自定义一些技术要求的规范文字，并且用“缩略符号”的身份保存和使用，应当是更为合理的解决方案。参见12-051.IDW。

      12. 关于工程图资源的定制技术

   因为Inventor的相关设置与用户要求可能不尽相同，这是很正常的。因此必须知道如何定制自己的工程图资源。Inventor对此做了详尽的说明，基本的技术方法可借助这些说明掌握。
   下边将涉及到图幅、图框、标题栏、数据连接等相关的内容。为了使Inventor符合我们自己的设计表达规则，这些定制操作，几乎每一个用户都必须进行。

     12.1 图纸大小定制

   在相关视图大致创建之后，可能发现当前的图纸大小不合适，这是Inventor正常的结果。

   在Inventor中创建工程图的过程，是先有“图的大小”，然后才有“纸的大小”。这与正常的绘图流程不相 同。应当是现有很大的纸，绘图之后才知道到底用多大 的制裁合适。

   好在调整图纸大小很简单：
   浏览器中选定要操作的“图纸”项目，在右键菜单中选定“编辑图纸(E)…”。然后在图12-109所示的界面中，展开“大小(S)”列表，选定合适的纸号大小或者自定义纸的大小，并设置纸的方向。


     12.2 标题栏的定制

   可以看见，Inventor自带的GB工程图模板中，有GB1和GB2两个现成的标题栏。笔者做了个设计数据传递测试用的模型（标准零件.IPT），其中所有的可填写数据都添全了。给这个零件做工程图，并使用Inventor自带的标题栏，只有GB1还比较接近标准要求，但格式还是不完整。

   更主要的是，标题栏中的各个栏目数据的来源是谁？

   目前Inventor提供的工程图模板，零件图标题栏的数据来源，是这个工程图自身的数据，而不是零件的原始依据。很明显，Inventor工程图模板的作者，并不理解工程图是设计模型的表达者，而是把工程图仅仅理解为“能出图就行”，这当然是错误的。做一下试验：

   在工程图中编辑GB1标题栏,选定一个用尖括号包起来的栏目(例如“设计”栏目的数据项)，在右键菜单中“编辑”，之后将弹出图12-110的对话框。


   可见，标题栏中的这个设计者的名字，来自于“特性-工程图”的“作者”，而不是零件模型的 创建者（设计者）。按常识，创建模型的人才是设计者，才可以在这个栏目中签名；而制作工程图的 人很可能不是工程师，而是工程师的助手（绘图员）。按规矩，这个人是不可以在设计栏目中签名的。

   因此,想正常使用Inventor的工程图，肯定需要重建标题栏,使它的数据处理符合设计需求。基本的想法是：标题栏中的、与被表达零件相关的数据，一定是自动取自零件本身，而不可以在工 程图中另外建立或者修改。

   Inventor认为标题栏是工程图中一个独立的单元。这种数据处理方法是很正确的。我们因此可以为专业设计的不同需要，定制不同的标题栏。

   在上边的试验中可以看到，标题栏的图线和尺寸还是没多大问题的，可以继续用。对栏目的内容，Inventor提供了专门的功能设置，这就是“参数文本”。实际上这是与AutoCAD中的“属性” 类似的一种功能，只是更为自动化。

     12.2-1 可用数据分析

   要充分利用零件的设计信息，就必须知道一共会有哪些、可能被Inventor相关功能成功表达的设计信息。在零件模型环境下，在菜单“文件(F)”-〉“iProperties(T)…”（不知为什么没翻译成 中文）之后的界面中可以看到，用户能够填写和修改的相关信息有：

   概要标签下：8项：标题、主题、作者、主管、单位、种类、关键词、备注。

   项目标签下：13项：零件代号、库存编号、描述、版本号、项目、设计人、工程师、批准人、 成本中心、预估成本、创建日期、供应商、Web链接。

   状态标签下：8项：状态、设计状态、审核人、审核日期、工程批准人、工程批准日期、制造 批准人、制造批准日期。

   自定义标签下：三种类型，可以自己确定一些有关的信息。
   物理特性标签下：可设零件的材料等…
   要充分利用零件模型中携带的上述设计信息，还必须确切地知道，可能会有哪些可用的工程图标题栏信息，并对两者之间的关系作确切的对应，参见表11-1。
             表11-1：

   从表中可见，零件属性中的“自定义”数据,工程图不能直接接受；而工程图中有四个数据，也不是零件特性中定义的。为了搞清楚两者的关系，笔者专门耐心地制作了一个测试标题栏。
   测试过程如下：

  ◆打开“标题栏测试.IDW”；

  ◆创建工程视图，以“标准零件.IPT”为原始模型；

  ◆在浏览器中展开“标题栏”，插入“模型特性”标题栏。

   可见，除了“标准”这一项，其它的项目都可以来自零件的设计文件。而这“标准”信息源在何处呢？笔者也没找到。特殊地，其中“Version”是这个设计本身的版本（不知为什么没翻译成中 文）。每次设计更改（甚至是某特征显示颜色的这样的细小的更改），存盘后重新打开工程图，这个值都会自动步进。

   更特殊地，Inventor的零件特性中没有“名称”这个条目，对应的条目名称成了“标题”，这可不是同一个意思了。笔者推断，是本地化的错误造成的，Inventor是使用“Title”在模型和工程图之中，并不是两个词，这个“标题”说的就是零件的“名称”.

   综上，Inventor自带的GB1标题栏中几乎所有的条目数据，都必须得重新定义，才能符合设计的需求，我们也才能真正用好Inventor的精彩功能。
