3.6 局部剖视图

   参见12-010.IDW中的左边的局部剖视图。过程如下：

  ◆选定准备产生局部剖的现有视图，在标准工具栏中点击“草图”，这是在创建与这个视图 关联的草图；

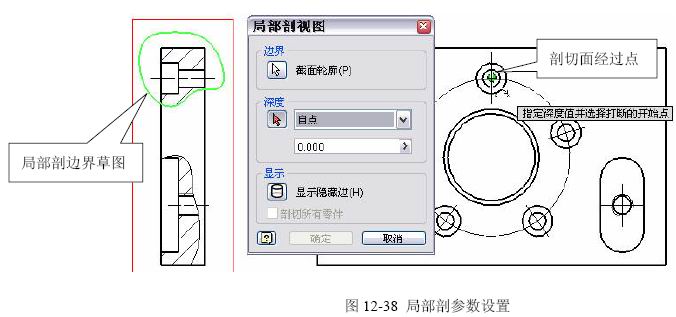

  ◆在工程图草图工具面板中，启用样条线绘制局部剖的边界草图线，参见图12-38左；应当只绘制一条封闭曲线；结束草图。


  ◆启用“局部剖视图”功能，先选定这个视图，如果是有一条草图线，将会自动选定，并弹 出图12-38中间的界面；

  ◆在其中设置参数，最后指定在父视图上剖切面的位置（参见图12-38右），拾取可感应的关 键位置点，“确定”。

  在局部剖界面中，“深度”是设置剖切面在垂直于当前视图方向上的位置，共有：
   自点：

   Inventor在界面中称为“自点”，实际上是定位剖切面的“经过点”，应当在另一视图中指定。
   至草图：

  定位剖切面的“经过线”。应当是一根草图直线，在局部剖视图之外的另一个视图中创建，并与这个视图上的图线建立位置关系。参见12-010.IDW左下方的局部剖。
   至孔：

  定位剖切面经过指定孔的中心。可在本视图中感应选定孔特征，参见12-010.IDW右边的局部剖。
   贯通零件：

   Inventor自己对此的解释是：“使用零件的厚度定义局部剖的深度”。
   需要进一步解释：在装配工程图中，按封闭草图轮廓将指定零件“切出孔洞”，因此能看到内部结构。参见12-011.IDW和图12-39，对于平面结构或者曲面结构的零件，甚至内部多层结构，都能 够正确处理。操作过程是：


  ◆选定要处理成切出孔洞表达的视图，在标准工具栏中选择“草 图”，即进入与这个视图关联的草图创建；

  ◆绘制孔洞的封闭轮廓草图，结束草图；

  ◆在“工程图视图面板”中启用“局部剖视图”，选定这个视图；

  ◆在“深度“栏目中将处理方式选择为“贯通零件”；

  ◆将光标放在这个视图的投影图线上，等待Inventor感应需要处 理的轮廓，直到这些轮廓成红色，拾取；

  ◆界面中的深度按钮上的箭头从红色变成白色，“确定”，完成。

     3.7 新建图纸

  在Inventor的一个工程图文件中，可以通过工程视图面板的“新建图纸”建立若干张图纸，如

果把所有图纸都设置成“打印”，就可以一次打印输出该工程图文件中的这些图样。

     3.8 草图视图

   这是在Inventor中纯二维绘图的方法，有些意思…
   可以开始一个新工程图，之后在“工程图视图”工具面板中点击“草图视图”，先弹出图12-40 的界面，输入必要的参数，确认名称和比例。


   这个比例就是Inventor将使用的，接受用户输入的数据时 使用的换算系数。例如设置比例为2，则用户输入20mm的驱动 尺寸，Inventor实际上使用40mm。

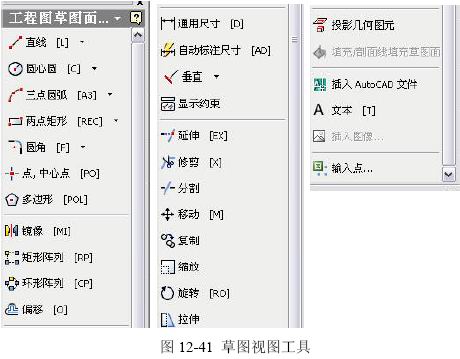

   详细功能参见图12-41。
   草图绘制、编辑和几何约束、尺寸约束功能与建模中轮廓草图基本相同。少了“投影”（虽然工具图标有效，但实际上不能用），多出了“文字”和“填充”等功能。Inventor的工程图中可以创建若干“草图视图”，但各个草图视图之间没有可能进行数据关联。这比较遗憾…


  当笔者第一次接触这个功能，脑子中“二维参数化”那根“老弦”立即开始嗡嗡作响：这是盼 望已久的二维图形参数化功能呀!
   打开12-012.IDW，试着编辑“参数化二维图”下的“草图1”，修改任何尺寸，都会看到相关 图线自动关联变化、相关视图也自动关联变化。两视图之间距离尺寸，可以“删除”而不在工程图 中显示出来。这可是AutoCAD没有的功能！要能将现有AutoCAD的工程图升级成参数化的图形表达， 岂不美哉？那就试试看：

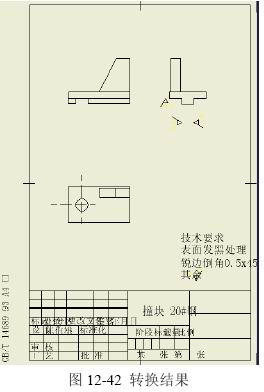

  开始新工程图；创建“草图视图”；引入AutoCAD现有图形 “ACAD.DWG”，结果参见12-013.IDW和图12-42，看来有些不顺利。


  ◆块的图线成为零散的线条，对于块中的“属性”变成 黄色的一般文字；

  ◆文字转换有些问题，但可修整；

  ◆轮廓线不是粗实线，但可以逐根改变。
   实际上，因为这种转换过程，还是不能完全继承AutCAD图形的现有条件下可能的几何约束关系，只有“点重合”被继承下来。所以要想确实完成转换，就需要在Inventor中逐个仔细检查和重建所有图线的几何约束（例如：水平、竖直、垂直、平行），才能完成各个视图之间的关联。

   说起来这是很容易，做起来就难了，对于较复杂的图形， 这实在是难以完成的。因此笔者的结论是：利用Inventor做工具，提升原有AutoCAD工程图的档次，造成全参数驱动，理论上没问题，可实际操作上，目前还只是一厢情愿。

      4.工程图标注功能详解

  以下按照工程图工具面板中的先后次序排列。

     4.1 通用尺寸

   在图形窗口中，选择工程图的线或者点，移动光标，拾取确认尺寸线通过点，创建相应的标注尺寸。可能的结果有下列模式：

  ◆为图线添加线性尺寸，选定这条线。

  ◆为点与点、线与线或线与点之间添加线性尺寸，选择这个点和这条线。

  ◆标注半径或直径尺寸，选定圆弧或圆形图线。

  ◆标注角度，选两条直线。

  ◆虚交点尺寸。

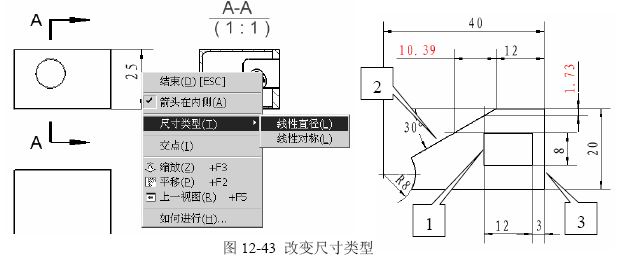

  注意：要设置尺寸类型，在拉出尺寸按下拾取键前，在右键菜单中选择，参见图12-43左。


  虚交点尺寸标注方法，参见图12-43右中的尺寸10.39和1.73。这个例子是标注矩形图线边的 延长线、与零件外轮廓线的交点处的尺寸。先选第一条线并移动光标初步拉出尺寸（不要按下拾取 键），再在右键菜单中选择“交点”；之后选择可形成虚交点的第二条线；感应出交点后再选定第三 条线；拉出尺寸。见12-014.IDW中的红字尺寸。

  以笔者的习惯，即便要标注这样的尺寸,也不会用这种标注,而习惯于做关联草图、做辅助线、标注辅助线的尺寸。这个功能只能在两条直线之间形成“虚交点”，不支持弧线或者样条线。

     4.2 基线尺寸

  选定要标注尺寸的几何图元，可以单选、多选或者窗选。选定后，在右键菜单中“继续(C)”，接着移动光标拉出尺寸，在右 键菜单中“结束”。

     4.3 同基准尺寸集

  参见12-015.IDW左边。先选定基准图线，之后移动光标确定标注的位置，拾取；接着选定要标注的其他图线；在右键菜单中 “创建”。 见图12-44。这是一组尺寸。


     4.4 同基准尺寸

  参见12-015.IDW右边。与“同基准尺寸集”类似。先选定要标注的视图，再选定基准，Inventor将添加基准标记；之后选定要标注的其他图线，拉出方向。以后再选定要标注的图线，方向相同。 这是一些单个的尺寸。

     4.5 孔/螺纹孔标注

   孔/螺纹标注只能对零件中使用“孔”特征或者“螺纹”特征所创建的特征上。参见12-008.IDW。

     4.6 检索尺寸

  这是模型尺寸在工程图中直接引用的方法，前提条件：

  ◆可以被检索到的模型尺寸，必须是与当前视图平面平行的尺寸；其中排除在现有其它视图 中被引用过的尺寸。

  ◆可以在引用后，调整尺寸注释位置、尺寸界线原点位置、甚至是视图依附关系。

  ◆可以在引用后，单独设置一个尺寸公差的表达样式。

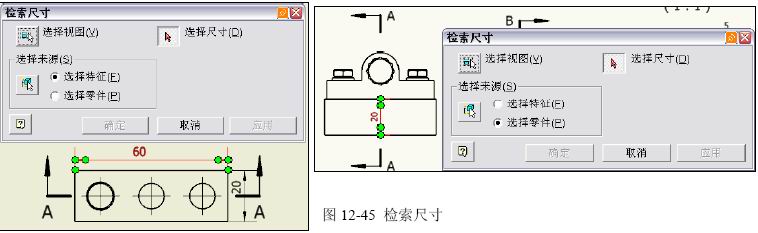

  ◆可以在零件工程图中使用（按特征检索，参见图12-45左）；也可以在装配工程图中使用（按零件检索，参见图12-45 右）。

   按下“选择尺寸”的按钮，点击选择要留下的尺寸，或者用窗口选择多个尺寸，“应用”即可。

     4.7 自动中心线

   按规则，Inventor不会在创建视图时就应当加入这些必须加入的中心线线条，而要我们自己通过相关功能添加。对于“自动中心线”，其基础参数典型设置和使用过程如下：

  ◆新建工程图；在菜单中“工具(T)”-〉“文档设置(S)…”;

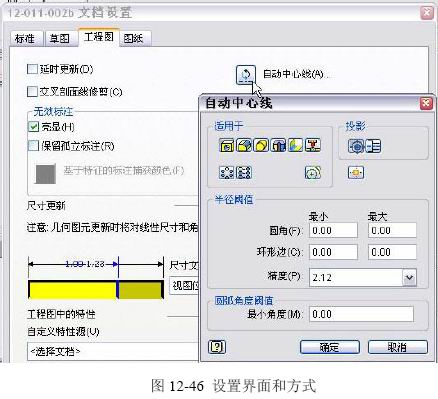

  ◆参见图12-46 左，接着弹出的界面中切换到“工程图”选项卡。


  ◆按下“自动中心线设置(A)…”按钮，弹出图12-46右的界面；

  ◆按下“适用于”和“投影法”栏目中几乎所有的按钮，就是说，我们需要几乎所有的可能， 而不是其中的几种，之后“确定”；

  ◆将这个文件保存为工程图图形模板。

  ◆用这个模板创建新的零件工程图，视图创建后，选定这个视图，在右键菜单中“自动中心 线…”，“确定”即可。

   结果参见12-016.IPT和12-016.IDW，在创建这个零件工程图时，较难处理的阵列孔中心线和尺寸标注，在“自动中心线”的协助下能顺利完成。这样，Inventor认为该加中心线的地方就都加 上了。也有可能有些是多余的，例如小圆角的中心标记，删了就是了，删除比添加简单。

  这个例子中，工程图左侧的四个孔也是阵列，但不能自动完成中心线。这是因为左侧是在草图 级别进行的阵列，自动中心线是针对特征进行处理；而右侧则是在特征级别阵列而成，其中必须有 工作轴这个定位特征存在，因此自动中心线就给这个定位轴绘制成我们需要的十字中心线，而环形 阵列孔的圆形中心连线也因此而自动创建。

   界面中各项参数意义如下：
   适用于：孔/圆角/圆柱/回转/折弯/冲压工具；环形阵列/矩形阵列；草图图元。
   投影：轴法向（端面视图）/轴平行（轴向视图）；定位特征。

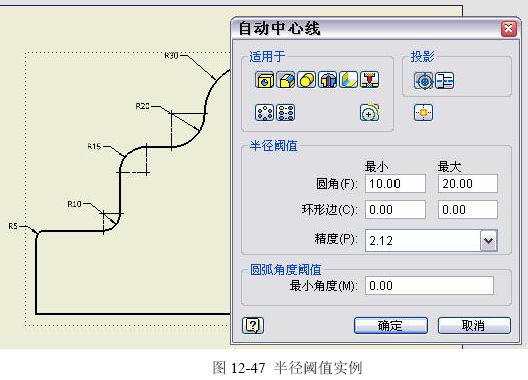

   半径阈值：是设置多大半径的圆角需要创建中心线，0则完全创建。参见图12-47和12-017.IDW。对于大多数设计表达需要，没有必要绘制圆角的中心线，这个最小值设置成很大就能表达我们不绘制的想法了。但是，为什么不设计成一个开关呢？


   圆弧角度阈值：是设置多大包角的圆弧边线需要中心线，0则完全创建；给定值则只创建 大于此值的圆弧边的中心线。但是需要作这种中心线，并不会因为包角大小而出现或者不出现…
