4.8 中心标记

   手动添加中心线之类的线，参见图12-48右，共有四种功能，从左到右分别是：

  中心标记：对于圆或者圆弧有效。选定圆或者圆弧，将自动创建十字中心标记线。
  中心线：实际上是“中心连线”，要对两个以上的孔做标注。规则是：两个孔-连线；三个孔-环形线；四个以上-折线。 参见12-018.IDW。

  对分中心线：实际上是“对称中心线”。选定两条线，将创建它们的对称线，用中心线线型。特殊地，在Inventor犯糊涂的时候，作为圆柱形体投影成矩形轮廓的条件下，添加中心线。

  环形阵列：实际上是环形阵列孔中心线。先选定中心孔，再选定环形阵列的各个孔，参见

12-019.IDW。这些功能，在使用了自动中心线之后，基本上都能自动绘制。

     4.9 表面粗糙度符号

  拾取一点，如果是标注某图线，要将这个选定点放在图线上，以便造成关联；这样结果符号的 方向，将自动成为合适的角度。之后，将弹出图12-49的界面。


  界面中的各个参数，与机械设计相关的概念 相同。“确定”之后，粗糙度符号就创建了。在右键菜单中“结束”。

  Inventor的粗糙度符号可以拉出指引线。
  调整粗糙度符号的大小，可以通过调整粗糙度文字字高设置参数，间接做到。
  而文字的字体，可以在选定粗糙度符号后，在右键菜单中“编辑粗糙度符号样式(S)…”界面 中查找到。

     4.10 焊接符号

  加入焊接符号。但是，这些符号应当在模型定义和加入，在工程图中使用，而不是只在工程图 中加入。具体结果参见12-020.IDW。

     4.11 形位公差

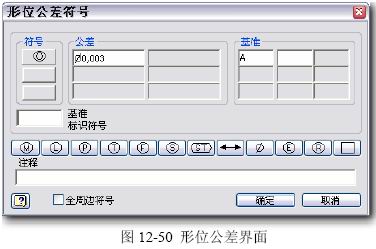

  加入形位公差符号。但是，这些符号应当在模型定义和加入，在工程图中使用。拾取一 点，如果是标注某图线，要将这个选定点放在图线上，以便造成关联；移动光标，拉出指引线，结果符号的方向将自动成；在右键菜单中“继续”，将结束指引线的设定，弹出图12-50 的界面。


  界面中的各个参数，与机械设计相关的概念相同。“确定”之后，形位公差符号就创建了。 在右键菜单中“结束”。

     4.12 特征标识符号

  参见12-019.IPT和图12-51。但是，这不是指Inventor的模型特征，而是对某些要说明的设

计特征的标记。


     4.13 基准标识符号

  与机械设计规则相同，操作过程同上…参见12-019.IDW。

     4.14 基准目标符号

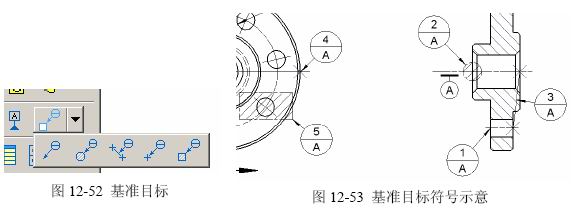

  参见图12-52，有几种可选画法。

  从左到右分别是（参见12-019.IDW和图12-53的示意结果）：指引线-1；圆形区域-2；连线-3；点-4；矩形区域-5.


     4.15 文本/指引线文本

  其中，指引线文本的指引线箭头，可与图线型成关联。

     4.16 引出序号

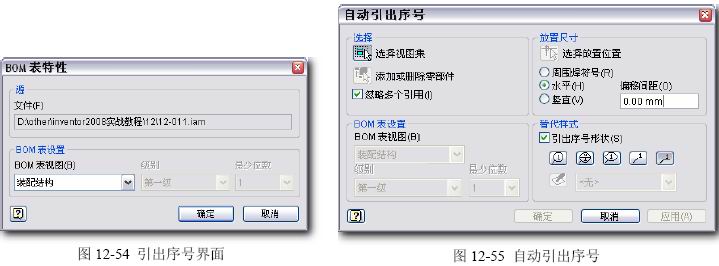

  这是对某零部件进行操作。是单个创建，序号自动生成。先选定要标注的零件轮廓，之后将弹

出图12-54的界面。但是，这种条件下似乎怎样设置参数都一样。


     4.17 自动引出序号：

  这是对某个视图进行的操作，将自动引出这个视图中零件的序号。先选定要标注的视图，之后 将弹出图12-55的界面。其中的下一级栏目有：

  ◆选择：
   选择视图集：并不存在“视图集”的概念。就是选择视图。
   添加或删除零件： 是指那些零部件需要进行自动引出序号， 严格地说应当是 “选择和舍弃”。
   忽略多个引用：多次引用同一零部件，只引出一个序号。关闭此开关的需要应当极其罕见。

  ◆放置尺寸：
   选择放置位置：在序号排列方式确定之后，指定关键位置点。
   周围焊符号：环绕排列。

   水平/垂直：单向排列。
   偏移距离：相邻引出序号之间的距离，0则自动计算。

  ◆BOM表设置：

  多数条件下不需要改变默认值，可能的模式参见图12-56。


  ◆替代样式：

   可改变引出序号的表达形状…

     4.18 明细栏

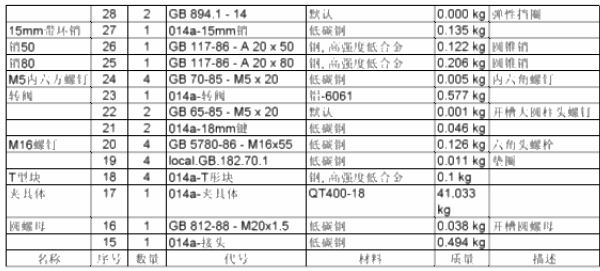

   对着某视图，创建零件明细栏。这是Inventor的规则，有些奇怪。按说明细栏是对着这一张装 配工程图创建，可能涵盖一个以上的视图。笔者不能解释这种规则，但结果确实是涵盖所有视图。

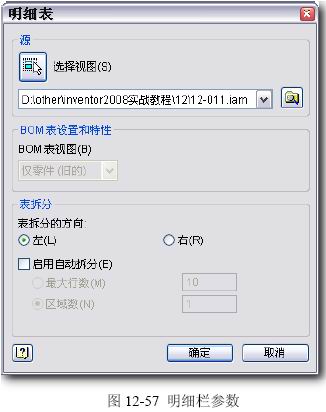

  先选定创建明细栏所依据的视图。如果尚未创建引出序号，将弹出图12-57的界面，以设置相关参数，其中：


  ◆源：

   两种可能：或者选择本工程图中的某装配图视图（创建明细栏）；或者直接选择一个现有装配文件（创 建明细表）。

  ◆BOM表设置和特性：

   与前边在图12-56中介绍的相同。

  ◆表拆分：

   表拆分方向： 如果启用了表拆分，是向左还是向右。

   启用自动拆分： 设置一列明细栏的最大行数和栏目个数。

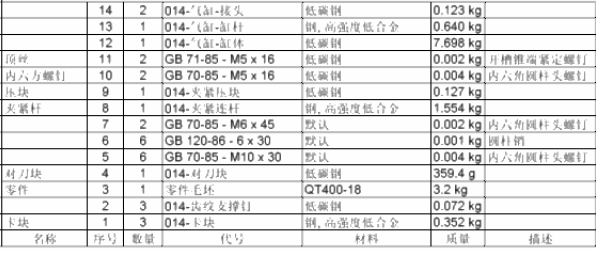

   这个机制处理的结果与我们想要的结果不同。我们想要的是“围绕工程图标题栏”，目前的结果是并列的，如图12-58。


                        图12-58  分栏实例

     4.19 孔参数表

   有三种方式创建工程图中的孔参数表，参见图12-59，从左到右分别是：


  ◆选择型：

  先选定要处理的视图；之后放置基准孔标记，并确定孔坐 标的原点；接着选定要标注的孔。可以逐个选择，也可以窗选， 这些孔可以不是同一类型。

  在右键菜单中“创建(C)”，再指定表格位置即可，参见12-021.IDW中名为“选择”图纸。

  ◆视图型：

  ◆同类型：

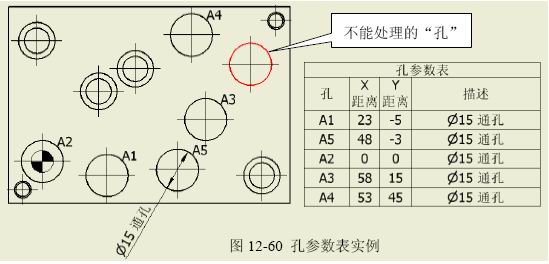

  先选定要处理的视图；之后放置基准孔标记，并确定孔坐标的原点；之后选定要标注的孔类型 之一的图线，Inventor将把这个视图中所有能同类孔选定创建成表。参见12-021.IDW名为“同类” 图纸。图中红色的孔却始终不能加入到孔参数表，因为这不是孔特征。见图12-60。


    但是其中标记出的直径15的通孔，也不使用孔特征作出的，却能被Inventor归入“孔”一类。 那个红色的空同样直径、同样样子，因为使用回转特征完成而不被Inventor认可。这就是Inventor 和我们的不同规则的现状吧…

  ◆两个表：

  注意：Inventor这个功能有些缺陷：对同一个零件创建两个独立孔表，不知道需要将孔标志名 像统一孔表那样处理，而是出现了“重名”现象，这是很不合理的。就像12-021.IDW中“两个表” 图纸中都有的“A1”孔。

  解决方法是，选定表中的某项，在右键菜单中“编辑标志(E)”，之后改名。当然，如果孔数很 多，可就很麻烦了…

     4.20 焊肉

   包括“焊肉”和“端部填充”两个功能，也能与图线关联，参见12-022.IDW。

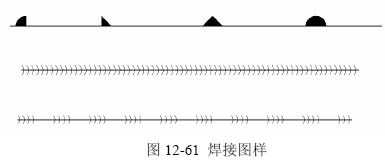

   在“焊接焊肉”界面的“类型”栏目中有个“缝合”开关。据笔者理解，这是说的“连续焊缝”还是“断续焊逢”，没有缝合什么事情。其实，焊接术语中确实是有一种“缝焊缝”，但是Inventor 并不懂这种焊缝。关闭这个开关，是连续焊缝，见图12-61中间；而打开这个开关，则是断续焊缝， 见图12-61下方。


   至于“端部填充”的意思，据笔者的理 解，这是Inventor在工程图中直接添加焊接 图样的另一种标记，就是与“焊肉”线路垂 直面上的图样。没有加工什么事，实际上就 是焊缝的截面图样，见图12-61上方。

   这个功能与前边介绍过的焊接符号联合使用，将能在不依附于三维模型的条件下，完成焊接件二维工程图的绘制。

     4.21 版本标记

  这是对工程图上修改的一些记载，包括“版本标志”和“版本表”，参见12-023-螺母.IDW。这些仅仅是用户自己写的标记，没有自动关联性…

     4.22 符号

   插入自定义的工程图符号。更多的操作过程后面专题介绍。

       5. 关于剖切表达的现状和对策

   剖切表达是机械工程图处理中，一个专业性相当强的需求。目前Inventor剖切表达规则是：“沿着指定的一条直线或两条直线折线，并以首、末两线段的垂直方向投影出剖切表达”。只有这一种规 则，少于工程图必需的规则。

  因为剖切线是工程图中的“草图”，因此也可以先大略作出，之后编辑它，用几何约束和尺寸约束，将剖切线规整到想要的位置上。

  对于符合Inventor规则的剖切表达，会做得很好，尤其是可以既有剖面线，又能够够呈实体显 示的结果，是过去工程图想有而不能有的（虽然不太符合GB要求），是更清晰的表达。根据工程图 绘制的规则，有下列可能的剖切表达方式：

     5.1 全剖

   能完成，没什么问题。参见12-024-螺母a.IDW中的A-A剖面。

     5.2 半剖

   没有直接的对应功能。目前的解决方案是利用局部剖。

   参见12-024-螺母b.IDW中右下角的半剖：

 ◇做两个视图（矩形结果）；

 ◇做矩形视图的草图，投影最外侧的两条竖线；

 ◇绘制矩形草图，注意将下沿边约束到投影的中间点；

 ◇用“局部剖视图”功能，创建半剖，隐藏不需要的图线。

   从12-024-螺母b.IDW右的结果来看，这样做对于回转体零件表达，完全可以满足工程图的要求， 创建过程也很顺利。

     5.3 局部剖

  对于零件工程图，能完成，参见12-010.IDW。但是，不能标记出剖切位置和剖视名称，可以自己手工添加这些。

  对于装配工程图，局部剖的结果中，也可以设置某零件不剖。参见12-010a.IDW。在装配工程

图中，可以实现在同一个视图中多次局部剖，相关的剖面图案也能自动关联。

     5.4 单一面剖切

  ◆单一平面剖切：

  就是全剖的变形，实际上需要移动剖切面到需要的位置。这样的要求Inventor能做得很好。方 法是编辑剖视图的草图，例如12-025.IDW中的A-A剖面，一开始可能不容易确定剖切线位置，可在 创建了剖视图之后，回头编辑相关的“草图 2”（剖切位置线），投影零件孔的图线，利用几何约束或尺寸约束规整剖切线草图到位。

  ◆单一柱面剖切并展开：

  在Inventor中不能完成，而这种画法也确实用得不多。

     5.5 两相交面旋转剖

   对于回转体（参见12-026.IDW）结果还是多出几条图线，需要手工关闭这些图线（红色）的“可见”开关，但结果还是很正确的；对于非回转体，只有“两条”剖切线的条件下，结果也是正确的， 参见12-027.IDW。至于图中多余的线，还是需要手工隐藏。

     5.6 阶梯剖

  没有大的问题，剖切线转角处也会向上边一样在剖视图产生多余的图线。

  其实，Inventor完全可能自动处理好，但目前他们不知道这样的图线按规则不需要画出。
