12.2-2 设计数据的详细解释

   至于其它的参数，按机械设计制图的习惯需要加入。笔者补充解释如下：
   模型特性：接收并使用模型（零件造型或者装配模型）的“特性”数据。如果在同一张图上创建多个模型的工程图（这种可能极少），将使用第一个零件的特性；如果创建装配图，使用这个装配文件的特性。

   工程图特性：在Inventor的解释中称为“特性-工程图”，但后面还有个“工程图特性”，两者很难区分,因此笔者称之为“工程图特性”.作用是接收并使用这个工程图的“特性”数据。

   自定义特性：如果工程图设置了自己的“自定义特性”内容，这个项目将自动出现，并关联相关的自定义特性条目。但不能关联零件中的自定义特性。这种类型实际上是一种“类型常量”，有初值，但也可以改变。

   图纸特性：实际上应当把Inventor自己说的“工程图特性”合并进来。作用是接收并使用工程图的“内部跟踪特性”。例如图纸大小，图纸数量等。
   静态值：固定不变的文本。
   提示条目：在自定义图框、缩略符号或者标题栏的时候，由用户自定义的，类似于AutoCAD
中的属性的一种数据。可在插入使用这个自定义结构（如标题栏）时，会弹出输入信息对话框。

     12.2-3 使用自定义数据

   多数条件下，工程图标题栏需要的内容可以在零件特性中准备好。

   对于Inventor没有提供的数据结构，就只好自己作了，例如“工艺设计”。这类问题可以用“提示条目”解决：

  ◆编辑GB1标题栏；

  ◆在左下角的“工艺”栏目中插入文字；

  ◆设置文字为“提示条目”，并输入相关参数；

  ◆保存这个标题栏。
   于是，标题栏中的“特性字段”有了，可以由工程图的创建者填写这个栏目，就像在“标题栏测试.IDW”中笔者创建的名为“CBX”的标题栏。
   但这并不合理，应当沿用零件设计数据才正确。在三维设计系统中，工艺设计者对零件工艺结构和工艺可行性设计结果的确认，当然是在零件模型基础上进行，而不会是等待工程图完成之后才进行。这应当说是一个很正常的想法…

   所以，正确的方法应当是借用模型的自定义数据。之后保存这个标题栏、保存这个工程图成为模板。这样，以后做零件时，自定义“工艺设计”的数据，并使用这个模板创建工程图，在插入GB1 标题栏的时候，将自动关联零件模型的数据，填充好工艺设计者名字的栏目…

   注意：这种准备关联使用的各个模型文件中，自定义数据设置中的检索名称字串，必须是统一的，否则工程图标题栏的相关特性字段可能找不到它。笔者强烈推荐用图形模板，来可靠地保存这些设置。

     12.2-4 特殊的位置控制

   默认状态下，自定义的标题栏会自动与图框的左下角对齐（并能随着不同的图框加入，自动按此规则调整位置）；如果尚未加入图框，Inventor将按照默认图框的位置，推算确定位置。

   应当说这符合绝大多数的需要。特殊地，如果想将标题栏之类的定义放在另外的位置上：

  ◆创建新标题栏，在附近加入一个“点”；

  ◆标注这个点与其它图线的位置控制尺寸（30、10）；

  ◆选定这个点，在标准工具栏最左边的点样式列表中，将 这个点的类型改为“连接点”，参见图12-111，这个点 就代表了未来图框边线右下角点的位置；


  ◆在插入这个标题栏时，将会把连接点放置在当前图框的右下角点，并按照原来的约束尺寸,
控制标题栏外框偏离图框右下角点的距离。

   参见“标题栏测试.IDW”中的标题栏“歪的”。

     12.2-5 图框的定制

   实际上，Inventor提供的图框，可能不符合某用户的要求，至少图框要留出25mm的装订边，目前Inventor默认的图框没有，自定义就是必然的。

  ◆自定义普通图框：

   ◇以GB工程图.IDW为模板开始新图，这样可以继承做好了的基础样式的设置；

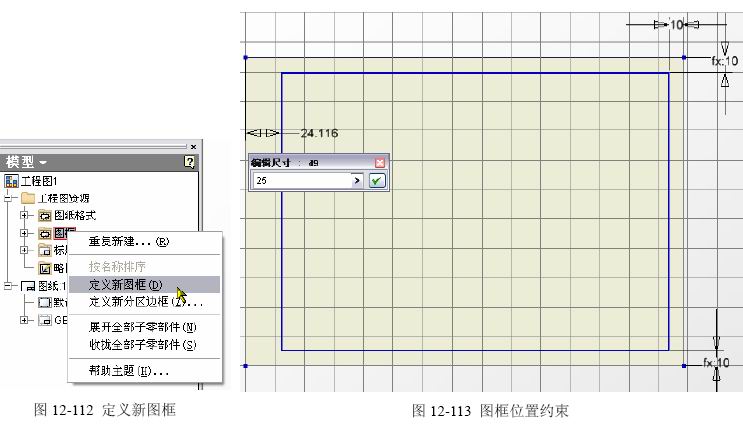

   ◇在浏览器中选定“图框”，在右键菜单中选定“定义新图框(D)”(参见图12-112)，而Inventor将自动切换到草图模式，并会自动提供图纸边框的草图点，可以借此定义图框的位置了（参 见图12-113）…

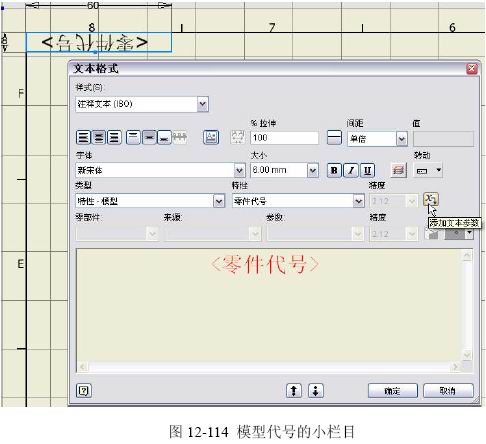

   ◇创建图框图线，并与基础草图点标注驱动尺寸，参见图12-114；

   ◇在图框左上角定义图线，并填入接收模型代号属性的小栏目；

   ◇在右键菜单中“保存图框(S)”，把这个文件保存成模板即可。
   图框是工程图的一个单元结构，因为在相关支持功能的存在，我们就可以定制一个通用的图框，并自动适应不同大小的图纸。具体过程参见12-007.AVI。

   而作为工程图常见的左上角图号小栏目，也能够简明地定义，参见图12-114。


      13. 零部件重量和图纸比例

   在Inventor中，零件或者装配的质量数据和图纸的比例数据，实际上，都是已经计算、设置好了的，而且就在文件数据库中放着的。虽然默认的Inventor标题栏中也有这两项，但是内容是空的、也不会自动添加。

  ◆对于重量数据：
   在装配工程图的明细栏中能自动关联这些数据，并且能够自动计算子装配的总重，放置到明细栏项目之中。这是一直存在的功能。
   但是，与此极为类似的，在工程图标题栏中必须出现的“重量”或者“总重”数据，却不能直接关联零件或者装配模型中的这些数据。其实，需要的重量数据实际上已经存在了，否则明细栏中 怎么就能正常关联呢？不能引用这些到标题栏中，是Inventor设计数据断裂的一个例子。

   笔者也自编过传递零部件质量数据到标题栏中的程序，并公开发表。事实证明这件事情解决用的程序是很简单的。在2008版本，Inventor终于把这个断裂的数据自己修补好了，参见图12-115。


   不过事情并没有完全解决，按工程图的规则，属于标准计量单位序列中的数据量纲不需注明，例如mm\kg\s等。现在Inventor是带着数据单位引入的，参见图12-115右下。这个“kg”如何去 掉，目前还不知道。但我们总不能因为Inventor处理不当，改变我们自己的规则吧？

  ◆对于图纸比例：
   按设计表达的需要，一个工程图上可能会有多个视图，而这些视图还可能有不同的比例。
   但是，作为“这张图”标题栏中的比例标记，则是指的主视图的比例，而不是所有视图的比例。与主视图比例不相同的视图，按要求要单独标记出自己的比例。
   注意：笔者在这里所说的“主视图”，与在Inventor中创建工程图时首先要创建的“基础视图”很可能不是同一个视图；在插入了标题栏之后，很可能还会修改零件表达视图的组成或比例。关键是确认谁是主视图，这只能由使用者确认。

   但是Inventor目前没有提供相关的选择、填写和关联功能，这是Inventor设计数据断裂的一 个例子。至今这个问题Inventor自己还没有解决。

      14. 关于标题栏的签名

   在工程图上，相关设计者有一系列的签名，这是设计责任的标志。

   目前Inventor直接支持的签名，是从计算机文字处理的角度进行的，能够将模型创建者的名字自动填写到相关栏目，这在前边已经说明了。

   但是，实际工作中的处理部件是这样的。

  ◆允许使用计算机文本处理：

   这样的设计部门应当很少。所以即便Inventor直接支持，也不会有很多人使用。

  ◆允许使用手写签名的计算机图样： 这样的设计部门应当较多。处理过程是：

   ◇在纸上签好名，拍摄数码照片，为了顺应Inventor的限制，必须存为BMP格式。参见图12-116的结果实例；


   ◇把这个图像文件处理成“黑白两色”的格式，参见012\zsf.BMP；

   ◇在工程图新建略图符号，用“仅草图”线型的图线按标题栏的格式，例如作出7x14的框格，并以左下角为“设置插入点夹点”；

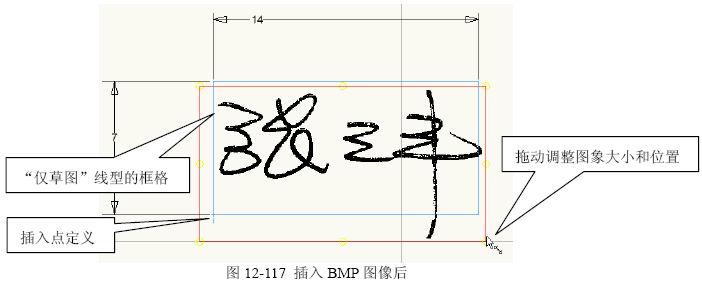

   ◇并插入这个图像文件，调整位置和大小符合框格，参见图12-117；


   ◇保存这个符号定义。

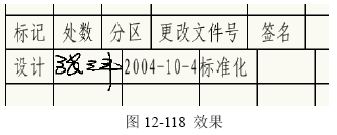

使用效果参见图12-118，原始文件是“GB工程图.IDW”。一个意外的惊喜：后边有专门的章节介绍略图符号的创建。

   按照Inventor一个隐蔽的规则，这样使用两色 的BMP文件，Inventor自动处理成“底色透明”的 结果。所以这个方案才可能成立。

  ◆只允许使用手写签名：

   还是有这样的部门，必须亲自手写签名。这是最容易处理的了，就是：签名栏空着。
