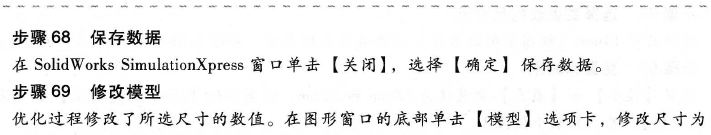

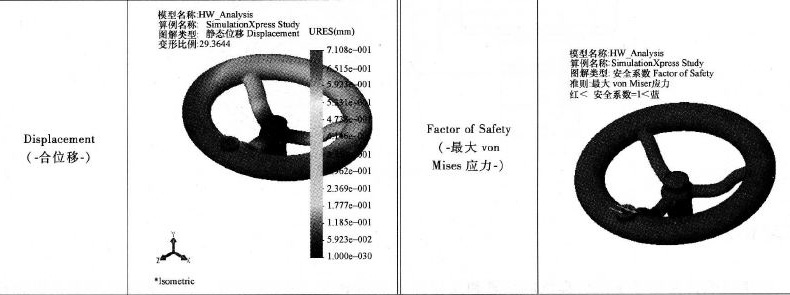

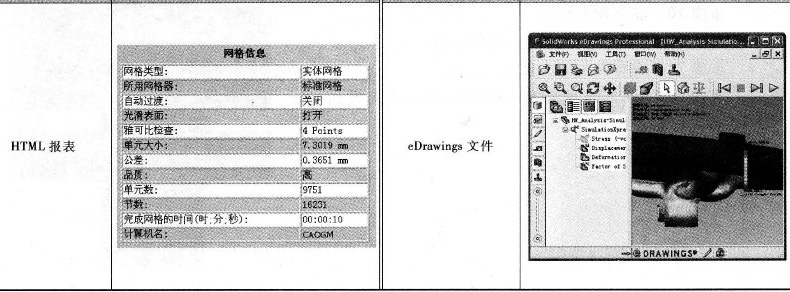

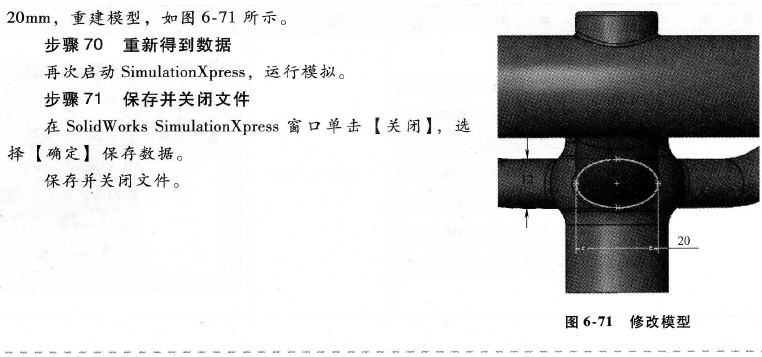

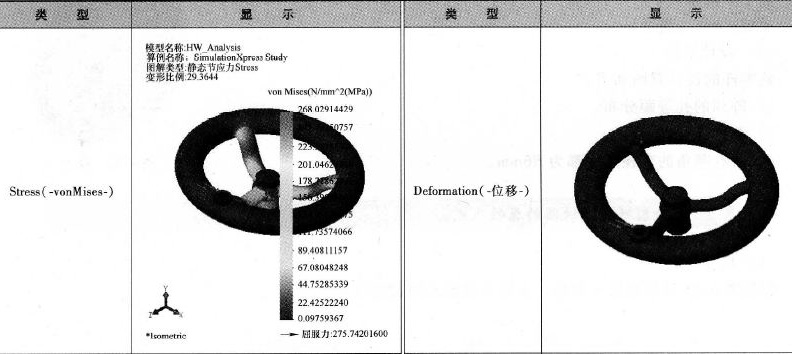

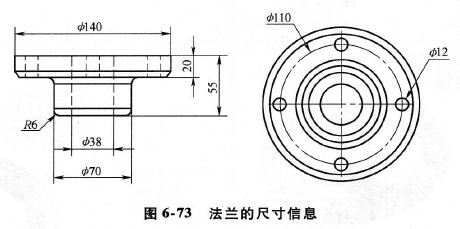

| 6.11.7 更新模型 用户在SolidWorks中做的改动和分析中的优化能自动反映到SimulationXPress中,改动包括：模型、材料、夹具和载荷。通过重新分析更新现有分析可得到最新结果。   6.11.8 结果、报表和eDrawings文件 下面是不同类型分析输出的例子,包括分析结果、报表和eDrawings文件。     练习6-1 法兰 本练习的主要任务是使用提供的信息和尺寸创建如图6-72所示  的模型。灵活使用几何关系实现设计意图。 本练习应用以下技术: · 旋转特征。 单位:mm(毫米) (1)设计意图 此零件的设计意图如下: 1)阵列的孔等距分布。 2)孔的直径相等。 3)所有圆角的半径尺寸都为R6mm。  (2)尺寸视图 根据图6-73所示的尺寸信息,并结合设计意图创建零件。  |
