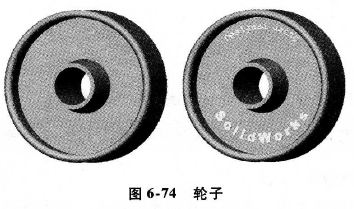

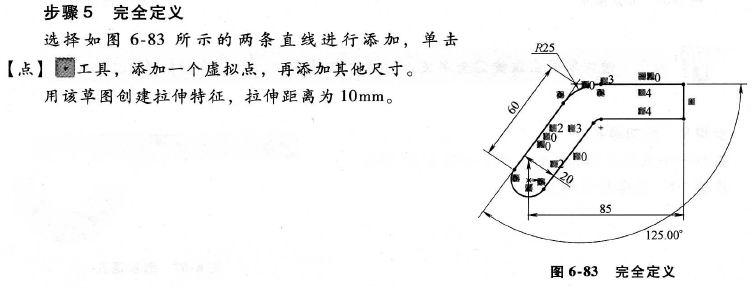

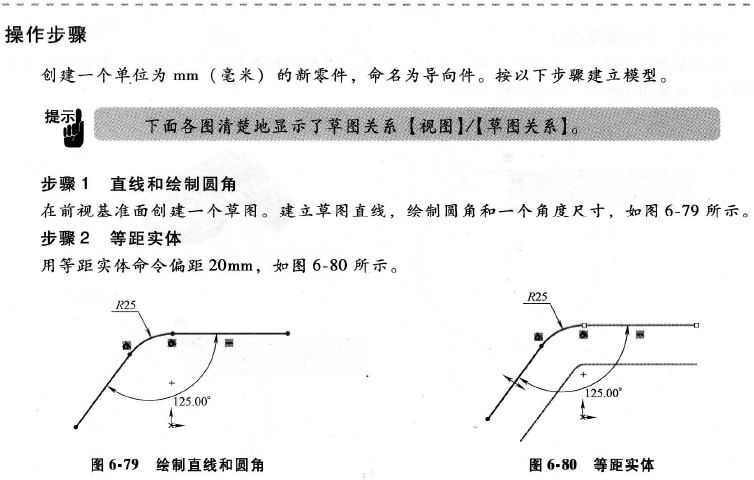

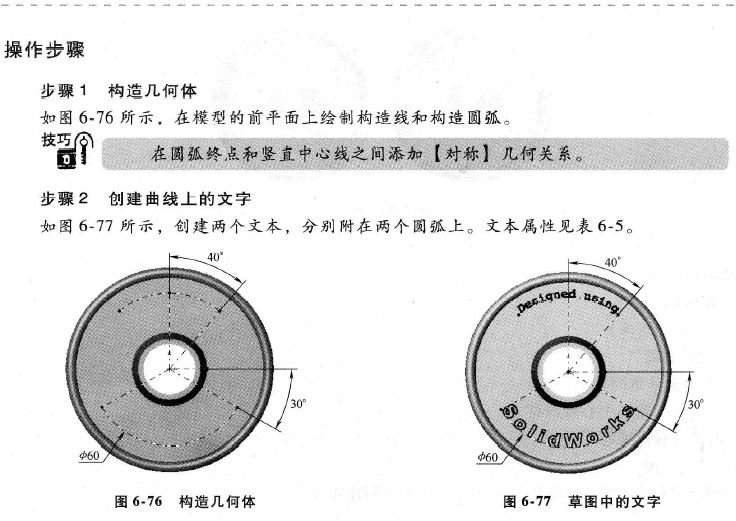

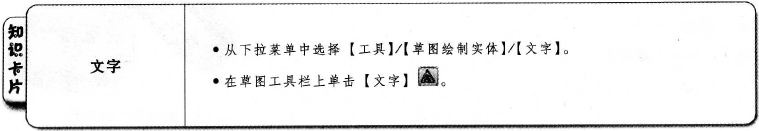

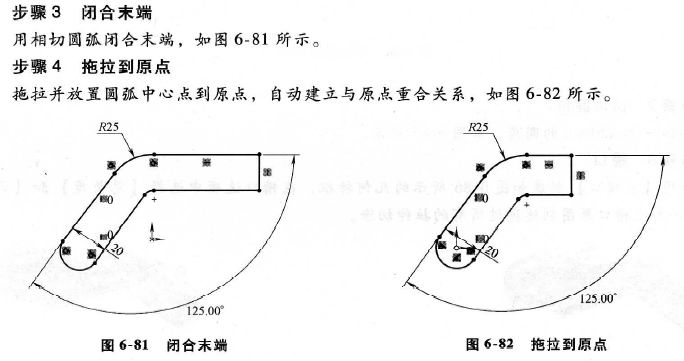

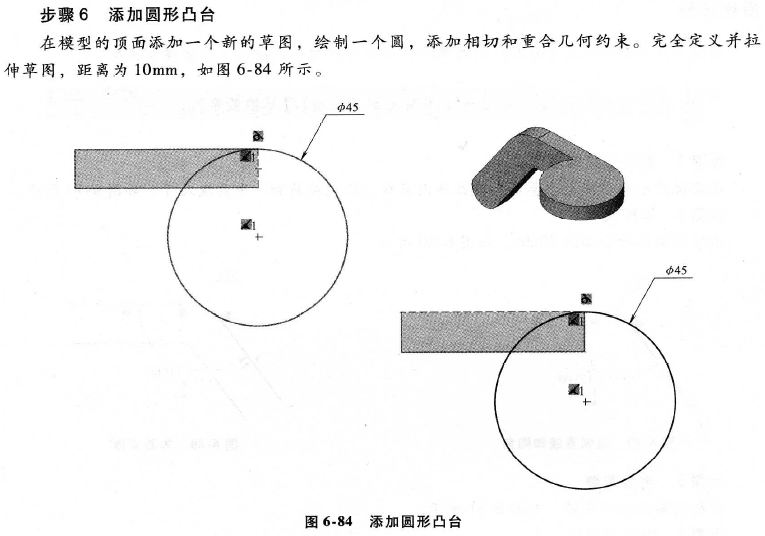

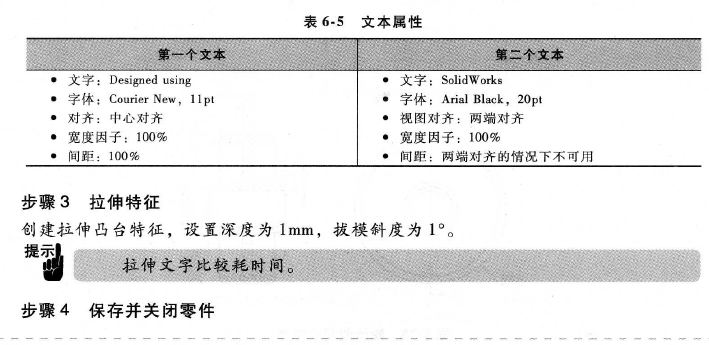

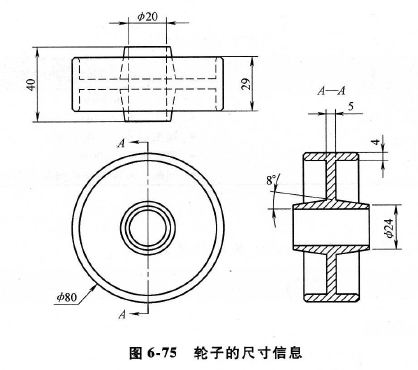

| 练习6-2 轮子 本练习的主要任务是使用提供的信息和尺寸创建如图6-74所示的模型。灵活运用几何关系实现设 计意图。  本练习应用以下技术: · 旋转特征。 单位:mm(毫米) (1)设计意图 此零件的设计意图如下: 1)零件关于轮轴中心线对称。 2)轮轴具有拔摸特征。 (2)尺寸视图 根据图6-75所示的尺寸信息,并结合设计意图创建零件。  练习6-3 草图中的文字 在草图中可以添加文字,并用来创建拉伸凸台或拉伸切除。文字可以自由放置,可以使用尺寸或几何关系定义位置,也可以使文字沿草图曲线或摸型边线分布。    练习6-4 导向件 本练习的主要任务是使用提供的信息和尺寸建立如图6-78所示的模型,灵活运用几何关系实现设计意图。 本练习使用以下技术: · 槽口。 单位:mm(毫米)       |
