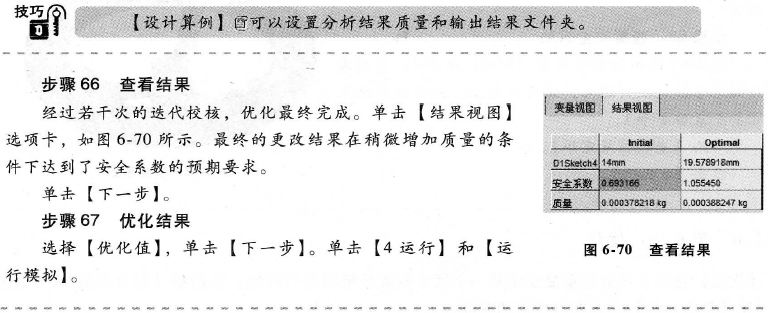

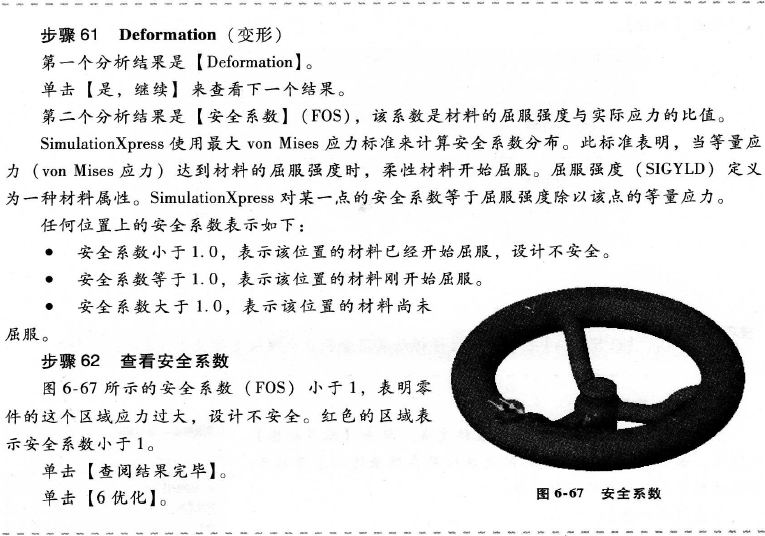

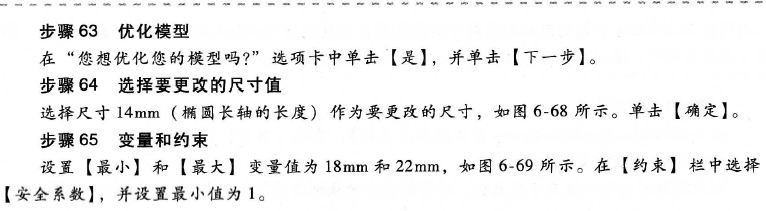

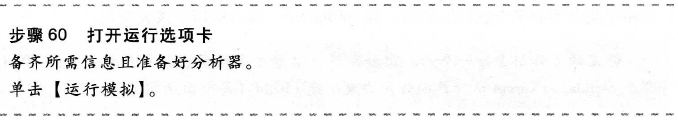

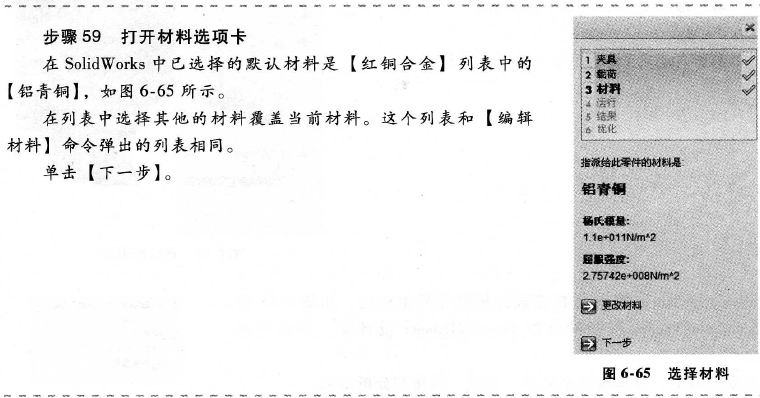

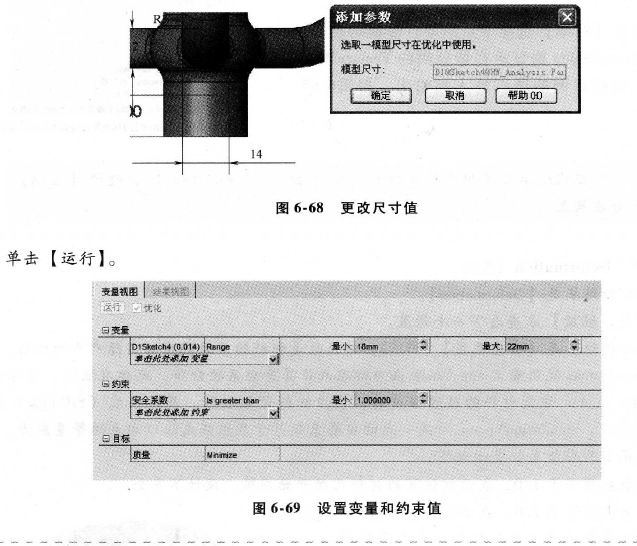

| 6.11.3 第3步:选择材料 当用户完成前一个步骤的设定后,向导将自动进入下一个步骤。 下一个步骤是选择零件的材料。可以从系统提供的标准材料库中选择材料,也可以添加用户自定义的材料。  6.11.4 第4步∶ 运行 经过上述步骤以后,SimulationXpress已经收集到了进行零件分析所必需的信息,现在可以创建网格,计算位移、应变和应力。  6.11.5 第5步:结果 用户可以通过【结果】选项卡显示零件分析的结果。 整个SimulationXpress Study树显示在被分割的FeatureManager设计树中,包括算例的所有输入和输出,如图6-66显示。    6.11.6 第6步:优化 【优化】选项卡可通过重复变化某一个尺寸的值并依次进行校验,从而将【安全系数】、【最大应 力】和【最大位移】限定在可接受的范围内。 优化是在给定的边界条件数值内随以上约束进行的。    |
