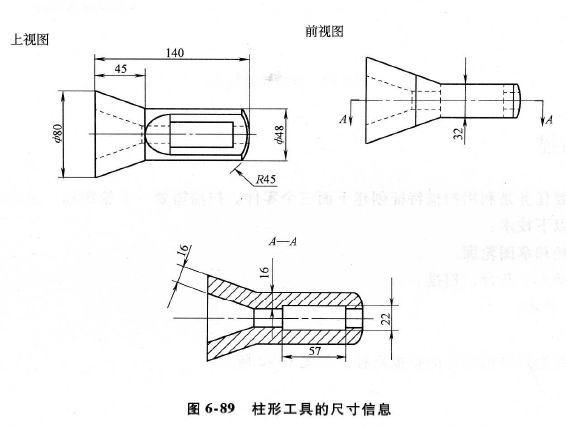

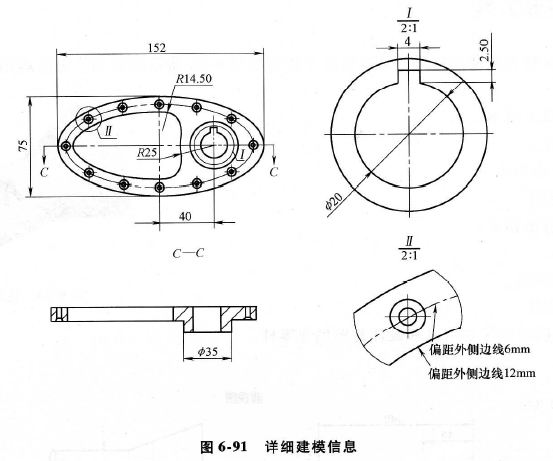

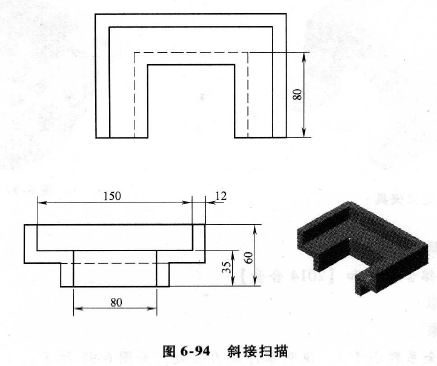

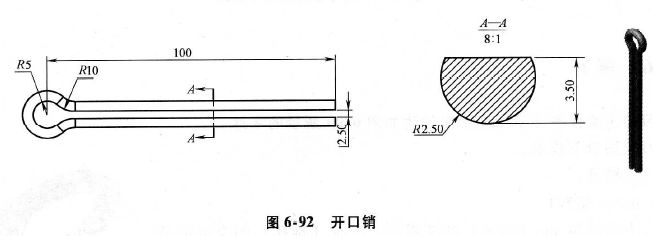

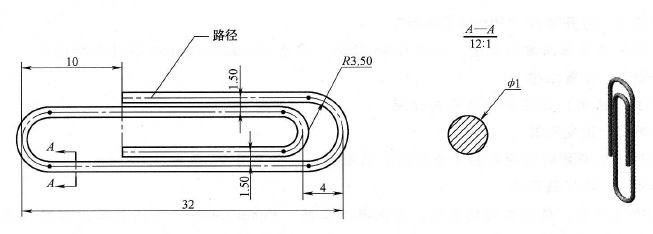

| 练习6-5 柱形工具 本练习的主要任务是使用提供的信息和尺寸创建如图6-88所示  的模型。灵活运用几何关系实现设计意图。 本练习应用以下技术: · 旋转特征。 单位:mm(毫米) (1)设计意图 此零件设计意图如下: 1)零件对称。 2)中心孔是通孔。 (2)尺寸视图 根据图6-89所示的尺寸信息和设计意图创建零件。  练习6-6 椭圆 本练习的主要任务是使用椭圆来创建如图6-90所示的零件。  本练习应用以下技术: · 插人椭圆。 单位:mm(毫米) 创建一个单位为mm(毫米)的新零件,所有【锥孔】的类型都是【M3平头螺钉】。按图6-91建立模型。  练习6-7 扫描 本练习的主要任务是利用扫描特征创建下面三个零件。扫描需要一个轮廓和一条路径。 本练习应用以下技术: · 完成路径和草图轮廓。 · 介绍:插人、凸台、扫描。 单位:mm(毫米) (1)开口销 定义内侧边线为开口销零件的扫描路径,如图6-92所示。  (2)回形针 定义中心线为回形针零件的扫描路径,如图6-93所示。  图6-93 回形针 (3)斜接扫描 定义外侧边线为斜接扫描零件的扫描路径,如图6-94所示。  |
