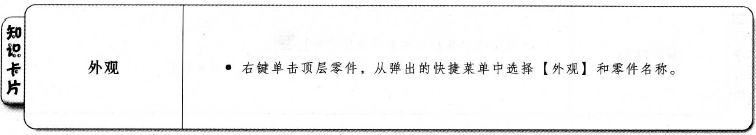

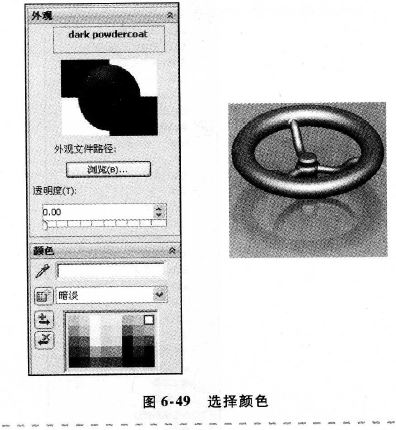

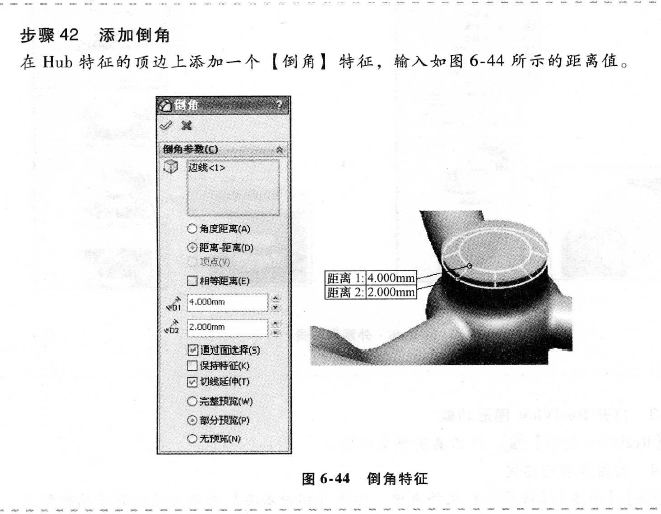

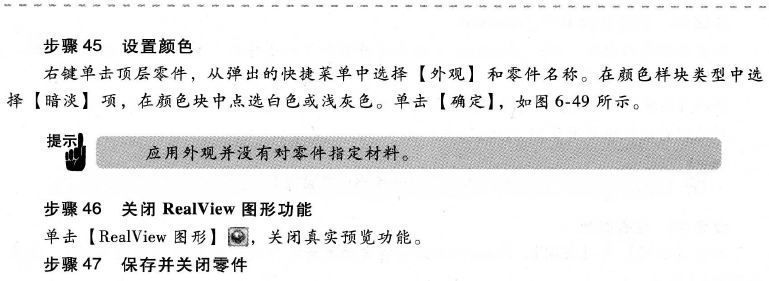

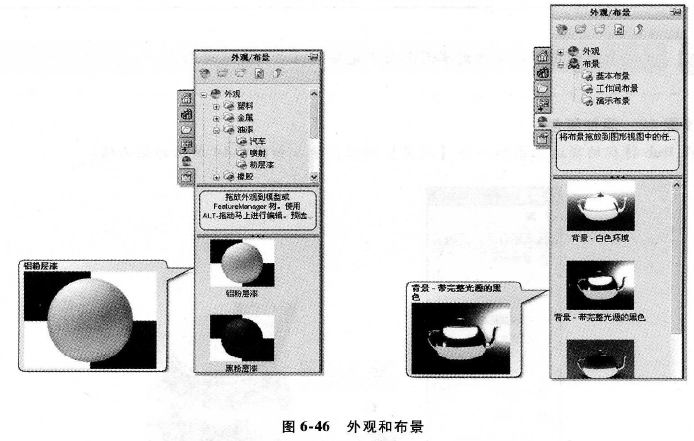

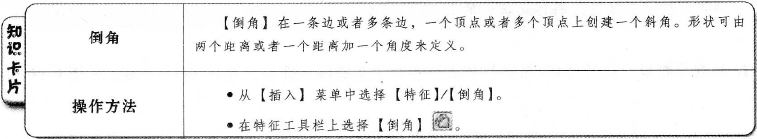

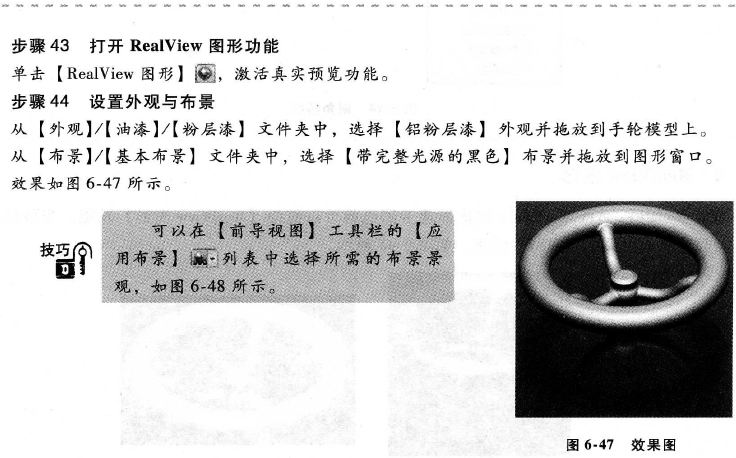

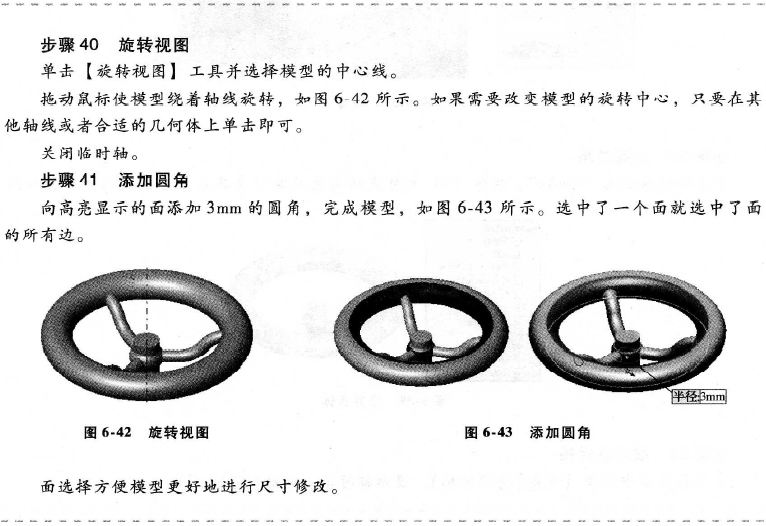

| 6.5.2 旋转视图 使用【旋转视图】  可以自由旋转模型视图。也可以选择轴、直线、边、顶点或平面来约束视图的旋转方向。用鼠标滚轮选中临时轴并拖动，能获得同样的效果。   6.5.3 倒角 倒角就是在模型的边上形成一个斜角。在许多情况下,倒角操作中选择边或面的方式与圆角操作相似。    6.5.4 Rea1View图形 带有NVIDIA、ATI或3DLabs图形加速卡的电脑可以使用【RealView图形】功能。当该功能激活 时,可以提供高品质的实时材料纹理,如图6-45所示。  在视图工其栏上单击【RealView图形】  ,打开【RealView图形】功能。 1.外观与布景 在【外观/布景】列表中有两个主要的文件夹:外观  和布景 ,如图6-46所示。   2.外观 通过【外观】可以编辑颜色和纹理选项。这个菜单包括【颜色/图像】和【映射】选项。 · 颜色:可以从外观文件夹中选择更多的颜色。 · 映射:可以从外观文件夹中选择更多的映射控制选项。    |
