SolidWorks零件与装配体教程--第6章旋转特征(1)

第6章旋转特征(1)

第6章旋转特征

6.1实例研究：手轮
该手轮需要创建旋转特征、圆角阵列和扫描特征。

  同时本章也包括一些基本分析工具的应用。
  手轮结构如图⒍ 1所示。
  该零件建模过程中的一些关键步骤如下:
1.设计意图描述并解释零件的设计意图。
2.旋转特征零件的中心是轮轴,这是一个旋转特征。创建这个
特征时以草图的构造线作为旋转轴c
3.多实体创建分离的轮轴和轮缘,用第二个实体轮辐把它们连接起来。
4.扫描特征轮辐使用扫描特征来创建,它由两个草图组成。即扫描轮廓
沿着扫捕路径移动,形成扫描特征。
5.分析使用包含在SolidWorks中的分析工具,用户可以实现基本的分析功能,例如质量特性计算和初步应力分析。根据分析结果,用户可以有针对性地修改零件设计。
      6.2 设计意图

  该零件的设计意图如图6-2所示。
· 轮辐必须均布。
· 手轮的轮缘中心位于轮辐的末端。
· 轮辐通过轮轴的中心。
      6.3 旋转特征
  本节将创建旋转特征—— 轮轴。这是该零件的第一个
特征,由几何体绕轴旋转而成。旋转特征的草图中包含轴
对称几何体和一条中心线(作为轴)。在合适的情况下,也
可用草图直线作为中心线。

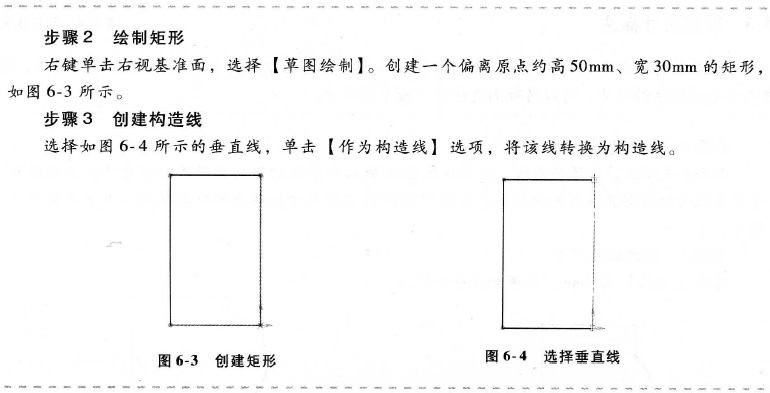

6.3.1 旋转特征的草图几何体

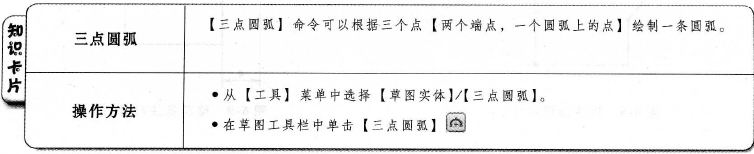

使用与拉伸特征相同的工具和方法创建旋转特征体。本例使用直线构建带有倒角的圆柱体,中心线作为旋转轴,同时用中心线为几何体定位。

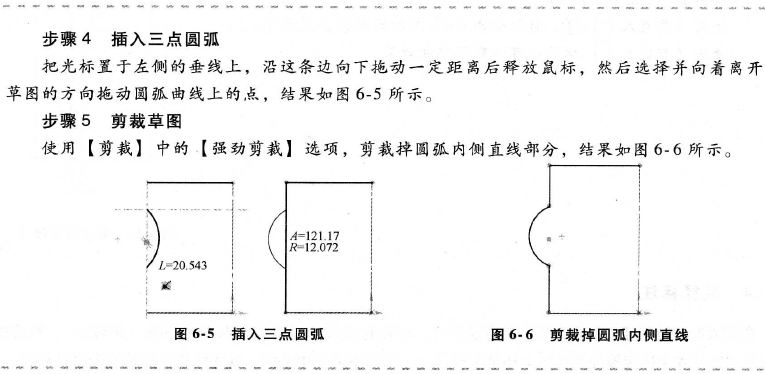

     6.3.2  控制旋转特征草图的规则
   除了在第2章“草图绘制简介”中介绍的一般草图规则外, 旋转特征的草图还需要一些特殊的规则,包括:
· 指定一条中心线或直线作为旋转轴。
· 草图不能穿过旋转轴。
  在这个例子中,中间的中心线不能作为旋转轴,但右边的垂线可作为旋转轴,如图6-7所示。

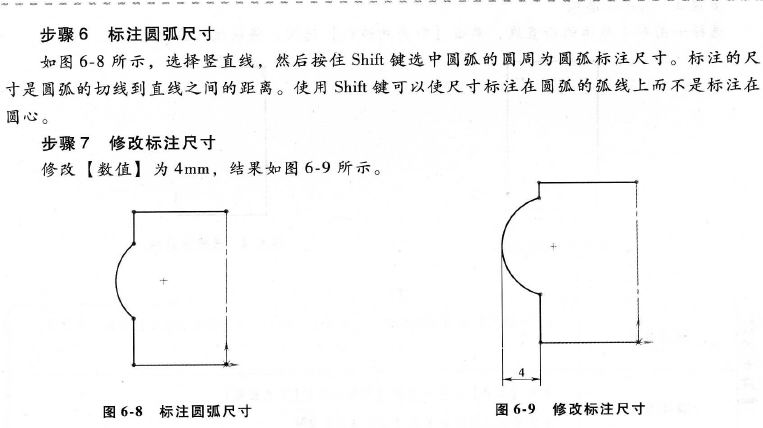

6.3.3 草图尺寸标注
用于旋转特征的草图,其尺寸标注方法和其他草图的标注方法基本相同。创建旋转特征后,线性的相对中心线标注的尺寸,可以转换为直径尺寸或半径尺寸。

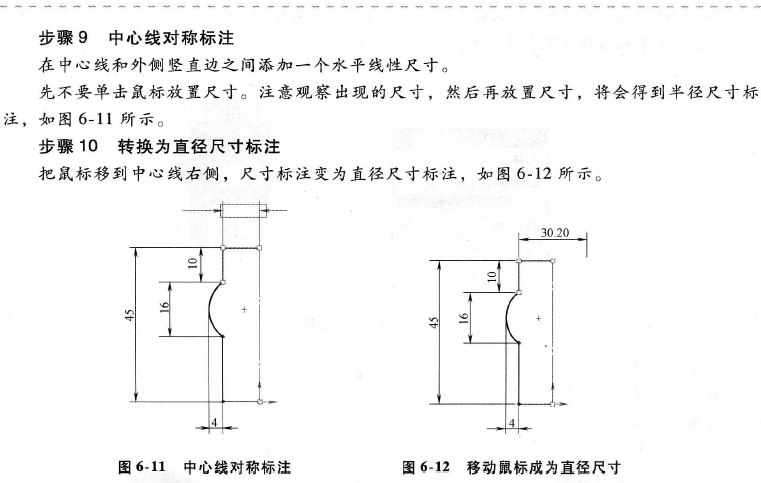

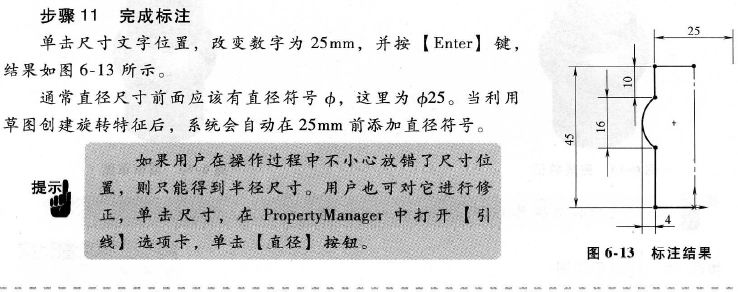

6.3.4 直径标注
在完成的旋转恃征中经常出现一些直径尺寸。标注这些尺寸通常需要选中中心线(旋转轴),然后根据放置尺寸的位置来决定添加半径尺寸还是直径尺寸。如果不选中中心线,就无法将尺寸转变为直径标注.
