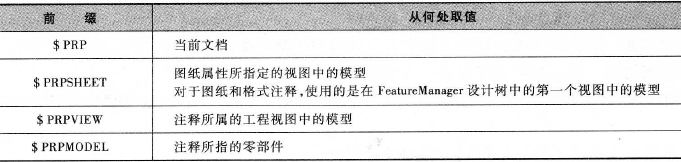

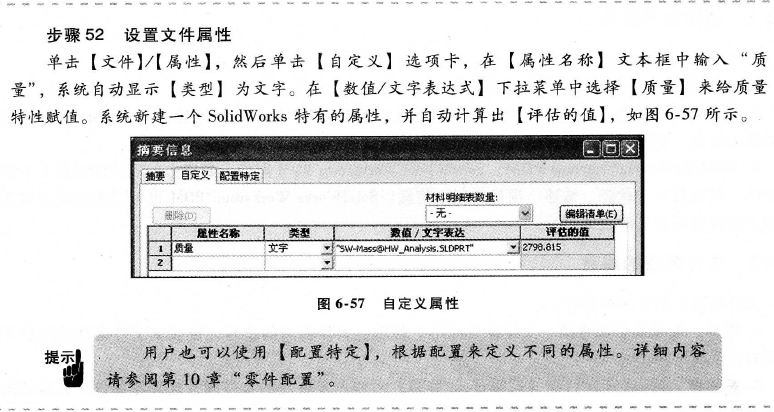

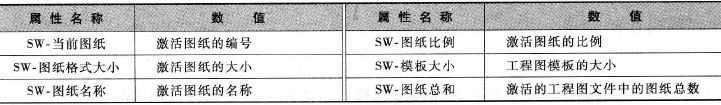

| 6.8 文件属性 文件属性描述了基于Windows系统的文件的细节,用于识别文件。例如:一个描述性的标题、作者的名字、主题和用以识别主题或其他重要信息的关键字。文档属性可被用于显示关于一个文件的信息, 或者帮助组织文件以便于它们能被容易地找到。用户可以基于文档属性搜索文挡。 SdidWorks添加并使SolidWorks文件具有一些其独有的文件属性,这些独有的文件属性比普通Windows文件默认的属性更加适合在工程中应用。附加的属性也可以根据用户的需要添加。 文件属性有时也被称为元数据。 6.8.1 文件属性的分类 文件属性可分为以下几类: 1.自动属性 自动属性是由创建该属性的应用程序所维护。这些属性包括文件创建日期、最后ˉ 次修改的日期和文件大小。 2.预设置属性 预设置属性已经存在,但用户必须自己向属性添加文本数据。在SolidWorks中预 设置的属性存储于Property.txt文件中。可以编辑该文件以添加或删除预设置属性。预设置属性可以是文本、日期、yes/no或数值数据。 3.自定义属性 自定义属性由用户自己定义,并应用于整个文档。 4.配置特定属性 配置特定属性只应用于特定的配置。 5.SolidWorks特定属性 有几个自定义属性可自动被SolidWorks更新。这些属性包括零件的质量 和材质。 从下拉菜单中选择【文件】/【属性】,设置文件属性。 6.8.2 创建文件属性 可直接在文件中创建文件属性,也可通过其他方法创建。 1.直接方式 文件属性由用户直接添加至文件中。 2.系列零件设计表 系列零件设计表可以通过列表头$PRP@property创建,其中property是被创建 的属性的名称。该属性的内容将包含系列零件设计表中创建的信息。 3.SolidWorks Workgroup PDM SolidWorks Workgroup PDM 向检入到库中的零件添加若干个自定义属性,包括数字、状态、描述、项目和版本信息。SolidWorks Workgroup PDM也可以通过设置向文件添加由库管理员定义的附加属性。 6.8.3 文件属性的用途 文件属性可用于多种操作。 1.零件、装配体和工程图 文件属性可用于创建由变量控制的注释。链接至文件属性的注解可随 属性的变化而更新。 2.装配体 【高级选择】和【高级显示/隐藏】可以基于特定的文件属性选择零部件。具体的操作 步骤参阅《SolidWorks®高级装配教程》。 3.工程图 文件属性可用于填写标题栏、BOM表和修订表的数据。具体的操作步骤请参阅 《solidWorks®工程图教程》。 所有的sdidWorks文档都有表6-2所示的系统定义属性。 表6-2 SolidWorks文档共有的系统定义属性  此外，工程图还有其特有的系统定义属性，见表6-3。 表6-3 工程图的系统定义属性  在注释中与自定义属性相链接的前缀可用表6-4所示的名称。 表6-4 与自定义属性相链接的前缀   6.9 SolidWorks Simulation Xpress简介 SolidWorks Simulation Xpress是SolidWorks为用户提供的初步应力分析工具,利用它可以帮助用户判断目前没计的零件是否能够承受实际工作环境中的载荷。 SolidWorks Simulation Xpress是SolidWorks Simulation的子集。 6.9.1 概述 SolidWorks SimulationXpress利用设计分析向导为用户提供了一个易用的、按步骤进行的设计分析方法。向导要求用户提供用于零件分析的信息,如夹具、载荷和材料。这些信息代表了零件的实际应用倩况。例如,用户可以考虑一下当手轮转动时会出现什么情况。 轮轴安装在一个零件上,该零件将对手轮产生一个反转动的作用力,对于手轮来说这是一个夹具,它约束了手轮的转动。当转动摇把旋转手轮时,有一个作用力作用在手轮轮辐的摇把安装孔上,这就是载荷。这种情况下,会对轮辐造成什么影响?轮辐是否弯曲?轮辐是否会折断?这不仅决定于手轮零件所采用的材料,还依赖于轮辐的形状、大小以及载荷的大小,如图6-58所示。  6.9.2 网格 为了对模型进行分析,SolidWorks SimulationXpress会自动对模型进行网格划分,即将整个模型细分为更小的更易分析的块。这些块被称为“单元”。 尽管用户看不到模型中划分的单元,但可以在分析零件之前设置网格划分的精细程度,如图6-59所示。  6.9.3 分析结果 零件分析产生多种方式的结果:【安全系数】、【应力分布】和【变形形状】。 |
