| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第6章 旋转特征(12) |

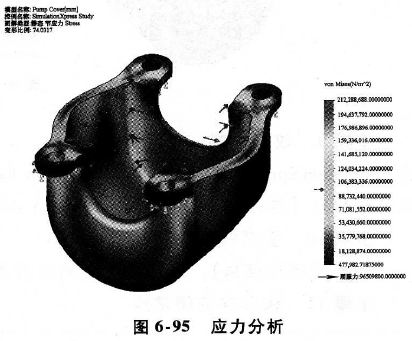

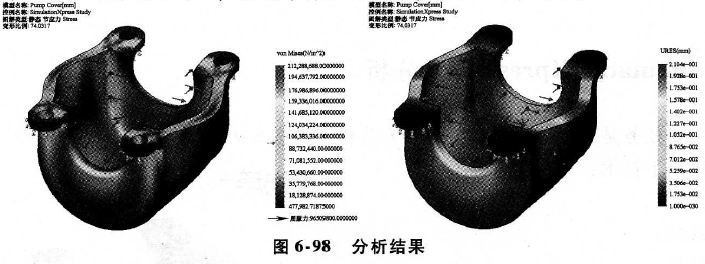

| 练习6-8 Simulation Xpress应力分析 本练习的主要任务是对零件进行初步的应力分析,如图6-95所示。  本练习应用以下技术: · 夹具。 · 定义载荷。 · 指定材料。 · 运行。 · 显示分析结果。 单位:mm(毫米)  步骤6 指定材料 从列表中选择【铝合全】和【2014合金】。 步骤7 运行模拟 步骤8 分析结果 分析结果显示安全系数小于1,说明零件应力过大,如图6-98所示。    |
