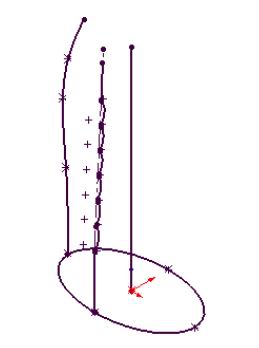

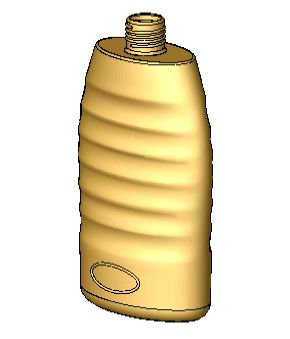

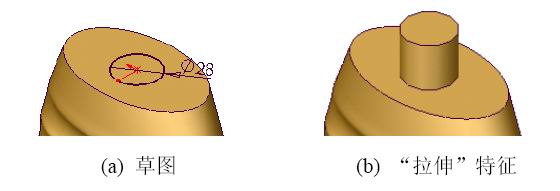

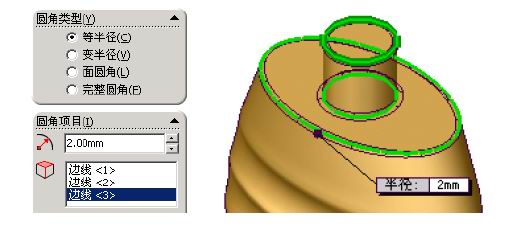

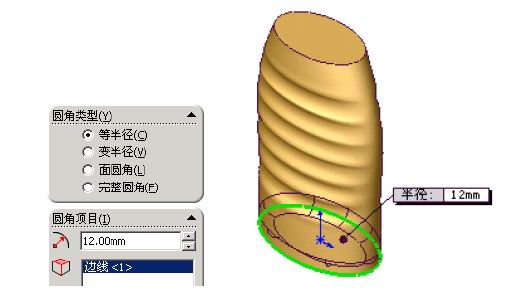

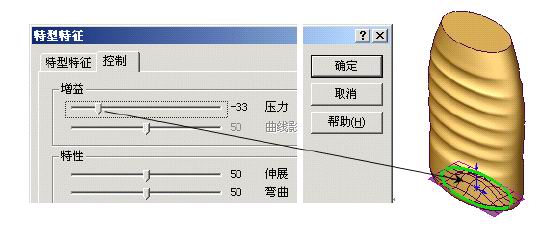

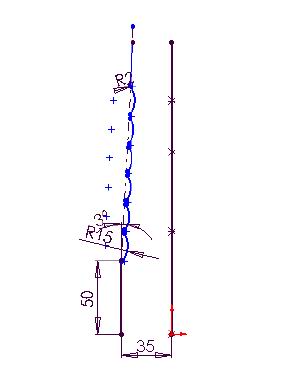

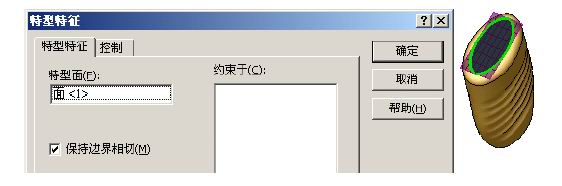

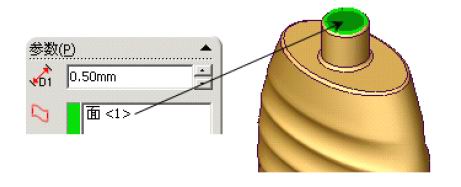

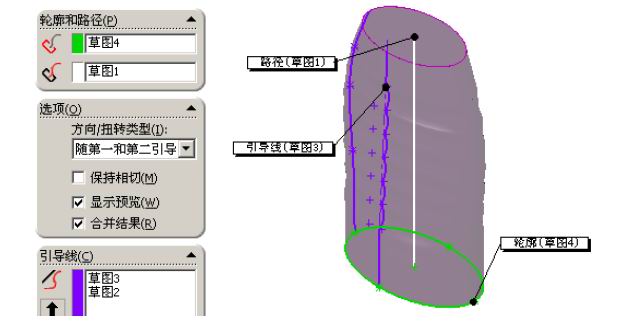

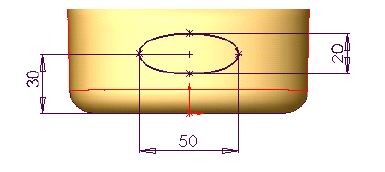

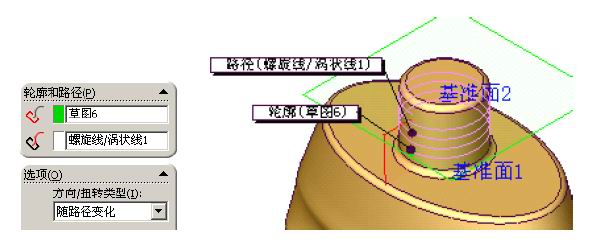

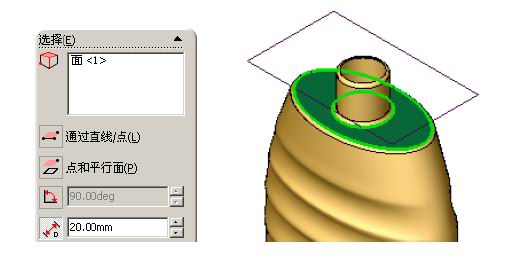

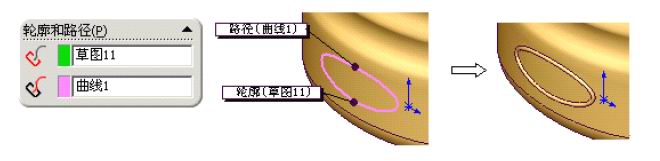

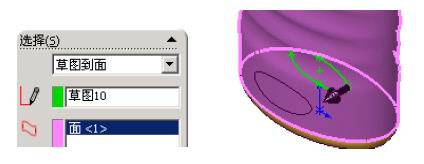

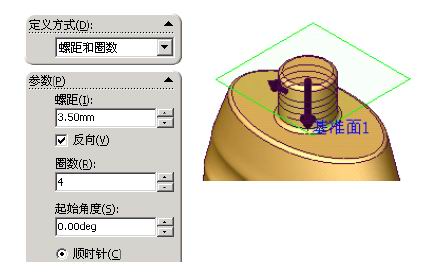

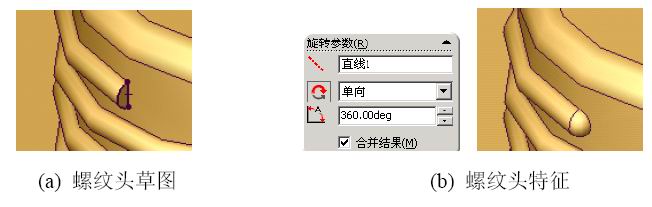

| SolidWorks教程--扫描(9) 9、 洗发水瓶设计 完成如图9-1 所示模型。  图9-1 洗发水瓶 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制。绘制如图9-2 所示草图，单击【重新建模】按钮，结束“路径”草图绘制。 (3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制。绘制如图9-3 所示草图，单击【重新建模】按钮，结束“引导线”草图绘制。   图9-2 “路径”草图 图9-3 “引导线”草图 (4) 选取右视基准面，单击【草图绘制】按钮，进入草图绘制。绘制如图9-4 所示草图，单击【重新建模】按钮，结束“引导线2”草图绘制。 (5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制。绘制草图，单击【添加几何关系】按钮，选取椭圆圆心和直线，单击【穿透】按钮，单击【确定】按钮，选取椭圆端点和圆弧，单击【穿透】按钮，单击【确定】按钮，选取椭圆端点和圆弧，单击【穿透】按钮，单击【确定】按钮，如图9-5 所示，单击【重新建模】按钮，结束“轮廓线”草图绘制。   图9-4 “引导线2”草图 图9-5 “轮廓线”草图 (6) 单击【扫描】按钮  ，出现【扫描】属性管理器，选择“草图4”为轮廓，选择“草图1”为路径，选择“草图2”、“草图3”为引导线，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随第一和第二引导线变化】选项，单击【确定】按钮，建立扫描特征，如图9-6 所示。 图9-6 “扫描”特征 (7) 单击【圆角】按钮  ，出现【圆角】属性管理器，选择边线，在【半径】文本框内输入“12”mm，单击【确定】按钮，建立圆角特征，如图9-7 所示。 图9-7 “圆角”特征 (8) 单击【特型】按钮  ，出现【特型特征】对话框，选择“面1”，如图9-8所示。 图：9-8 “特型特征”对话框 (9) 单击【控制】标签，调整“增益”压力，单击【确定】按钮。如图9-9 所示。  图：9-9 “控制”选项卡 (10) 选择上端面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图9-10(a)所示。单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“25mm”，单击【确定】按钮，如图9-10(b)所示。  图9-10 “拉伸”特征 (11) 单击【圆角】按钮，出现【圆角】属性管理器，选择“边线<1>”“边线<2>”和“边线<3>”，在【半径】文本框内输入“2mm”，单击【确定】按钮，建立圆角特征，如图9-11 所示。  图9-11 “圆角”特征 (12) 单击【抽壳】按钮  ，出现【抽壳】属性管理器，在【厚度】文本框内输入“0.5mm”，选择“面<1>”，单击【确定】按钮，如图9-12 所示。 图9-12 “抽壳”特征 (13) 单击【基准面】按钮，出现【基准面】属性管理器，单击【等距距离】按钮，【参考实体】选择“面1”，在【距离】文本框内输入“20”，单击【确定】按钮，建立基准面1，如图9-13 所示。  图9-13 “等距距离”基准面 (14) 选择基准面1，单击【草图绘制】按钮，进入草图绘制，运用【转化实体引用】绘制草图。单击【螺旋线/涡状线】按钮，出现【螺旋线/涡状线】属性管理器，在【定义方式】下拉列表框内选择【螺距和圈数】选项，在【螺距】文本框内输入“3.5mm”，在【圈数】文本框内输入“4”，在【起始角度】文本框内输入“0°”，选中【顺时针】单选按钮，选中【反向】复选框，单击【确定】按钮，生成螺旋线曲线，如图9-14 所示。  图9-14 螺旋线曲线 (15) 单击【基准面】按钮，出现【基准面】属性管理器，选择【垂直于曲线】按钮  ,选取“点”及“边线<1>”，单击【确定】按钮，完成基准面，选取“基准面2”，单击【草图绘制】按钮，进入草图绘制，绘制“轮廓”草图φ2mm圆，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图9-15 所示。 图9-15 “轮廓线”草图 (16) 单击【扫描】按钮，出现【扫描】属性管理器，【轮廓】选择“草图6”，【路径】选择“螺旋线/涡状线1”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，建立扫描特征，如图9-16所示。  图9-16 “扫描”特征 (17) 选择端面，单击【草图绘制】按钮  ，进入草图绘制，绘制草图。单击【旋转凸台/基体】按钮，出现【旋转】属性管理器，在【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】选择“直线1”，在【角度】文本框内输入“360°”，单击【确定】按钮，生成螺纹头，如图9-17 所示。同样方法生成另一螺纹头。 图9-17 建立螺纹头特征 (18) 选择前视基准面，单击【草图绘制】按钮，进入草图绘制.绘制草图，单击【重新建模】按钮，结束草图绘制，如图9-18 所示。  图9-18 草图 (19) 单击【投影曲线】按钮  ，出现【投影曲线】属性管理器，在【投影类型】下拉列表框中选择【草图到面】选项，【要投影的草图】选择“草图10”，在【投影面】选择“面<1>”，单击【确定】按钮，生成投影曲线，如图9-19 所示。(20) 选取右视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制“轮廓”草图φ2mm 圆，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图9-20 所示。  图9-19 “投影曲线”特征 图9-20 “轮廓线”草图 (21) 单击【扫描】按钮，出现【扫描】属性管理器，【轮廓】选择“草图11”，【路径】选择“曲线1”为路径，展开【选项】标签，在【方向/扭转类型】下拉列表框中选择【随路径变化】选项，单击【确定】按钮，建立扫描特征，如图9-21 所示。。  图9-21 “扫描”特征 至此完成洗发水瓶设计。 |
