              SolidWorks教程--扫描(7)

        7. 弯管设计

    完成如图7-1 所示模型。

                      图7-1 弯管
  (1) 单击【新建】按钮,新建一个零件文件。
  (2) 选取前视基准面,单击【草图绘制】按钮,进入草图绘制,过原点绘制一条水平中心线,单击【重新建模】按钮。单击【基准面】按钮,出现【基准面】属性管理器,单击【两面夹角】按钮,选择中心线和前视基准面,在【角度】文本框内输入“45°”,建立基准面1,如图 7-2所示。

                      图7-2 “两面夹角”基准面

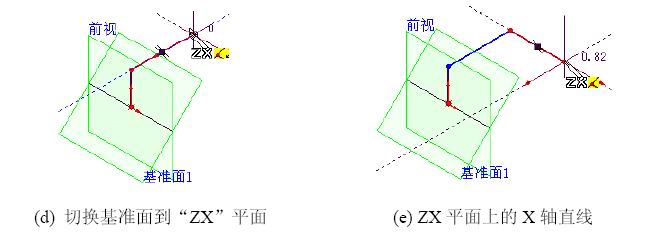

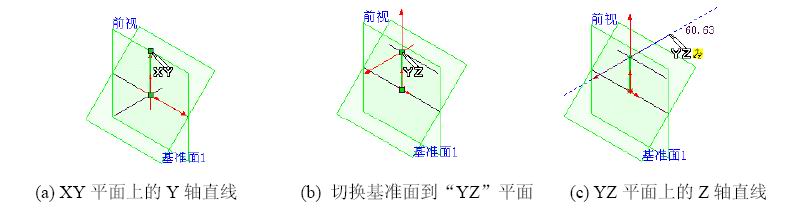

  (3) 单击【3D 草图】按钮,选择前视基准面,单击【直线】按钮,从原点开始沿Y 轴正向绘制一条向上的直线,如图7-3(a)所示,按Tab 键,如图7-3(b)所示,从前一条直线的端点开始绘制另一条沿Z 轴远离屏幕的直线,如图7-3(c)所示,按Tab 键,如图7-3(d)所示,从前一条直线开始沿X 轴向右绘制第3 条直线,如图7-3(e)所示。按住Ctrl 键并在特征管理器中选择基准面1,将XY 平面转移到基准面1 上,沿Y 轴向下绘制第4 条直线,如图7-3(f)所示,按Tab 键,沿X 轴向左绘制第5 条直线,如图7-3(g)所示。



                               图7-3 3D 草图
   (4) 单击【智能尺寸】按钮,选择图中线段标注,如图7-4 所示。

  (5) 单击【绘制圆角】按钮,出现【绘制圆角】属性管理器,在【半径】文本框内输入“6”,添加圆角,单击【重新建模】按钮,结束3D 草图绘制,如图7-5所示。
  (6) 选取上视基准面,单击【草图绘制】按钮,进入草图绘制,绘制“轮廓线”草图,单击【添加几何关系】按钮,出现【添加几何关系】属性管理器,选取圆心和直线,单击【穿透】按钮,单击【确定】按钮,单击【重新建模】按钮,结束草图绘制,如图7-6 所示。

           图7-4 标注尺寸                       图7-5 “绘制圆角”                    图7-6 “轮廓线”草图

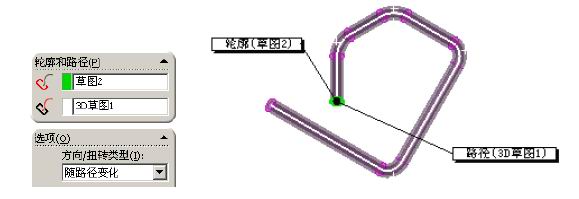

  (7) 单击【扫描】按钮,出现【扫描】属性管理器,【轮廓】选择“草图2”,【路径】选择“3D 草图1”为路径,展开【选项】标签,在【方向/扭转类型】下拉列表框内选择【随路径变化】选项,单击【确定】按钮,如图7-7 所示。

     至此完成弯管设计。
