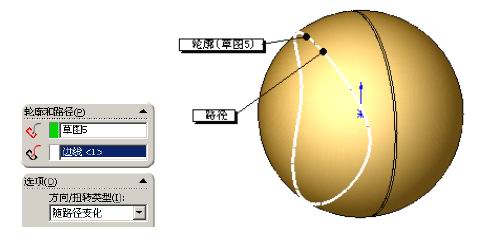

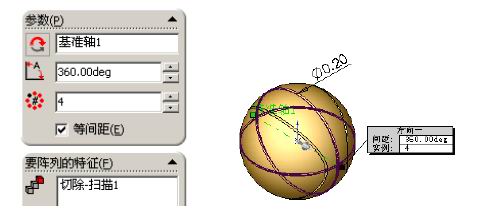

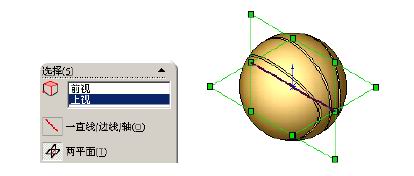

| SolidWorks教程--扫描(4) 4、篮球设计 完成如图4-1所示模型。  图4-1: 篮球 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选择【工具】|【选项】命令，出现【文件属性】选项卡，单击【单位】选项，【长度单位】选择“英寸”，单击【确定】按钮。 (3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制。绘制草图，如图4-2(a)所示。单击【旋转凸台/基体】按钮  ，出现【旋转】属性管理器，单击【确定】按钮，如图4-2(b)所示。 图4-2 “旋转”特征 (4) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制。绘制如图4-3 所示的草图，单击【重新建模】按钮  ，结束“路径”草图绘制。(5) 选取右视基准面，单击【草图绘制】按钮，进入草图绘制。绘制草图，单击【添加几何关系】按钮  ，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，如图4-4 所示，单击【重新建模】按钮，结束“轮廓线”草图绘制。  图4-3 “路径”草图 图4-4 “轮廓线”草图 (6) 选择【插入】|【切除】|【扫描】命令，出现【切除-扫描】属性管理器，【轮廓】选择“草图3”，【路径】选择“草图2”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，建立扫描切除特征，如图4-5所示。  图4-5 “切除-扫描”特征 (7) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制。绘制如图4-6 所示草图，单击【重新建模】按钮 ，结束草图绘制。(8) 单击【分割线】按钮  ，出现【分割线】属性管理器，【要投影的草图】选择“草图4”，【要分割的面】选择“面1”，单击【确定】按钮，如图4-7 所示。  图4-6 草图 图4-7 “分割线”特征 (9) 选取右视基准面，单击【草图绘制】按钮  ，进入草图绘制。绘制草图，单击【添加几何关系】按钮，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮如图4-8 所示，单击【重新建模】按钮，结束“轮廓线”草图绘制。(10) 选择【插入】|【切除】|【扫描】命令，出现【切除-扫描】属性管理器，【轮廓】选择“草图5”，【路径】选择“边线<1>”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，建立扫描切除特征，如图4-9所示。   图4-8 “轮廓线”草图 图4-9 “切除-扫描”特征 (11) 按同样方法完成另一端。 (12) 单击【基准轴】按钮  ，出现【基准轴】属性管理器，单击【两平面】按钮，【参考实体】选择【前视】、【上视】，单击【确定】按钮，如图4-10 所示。 图4-10 “两平面”建立基准轴 (13) 单击【圆周阵列】按钮  ，出现【阵列(圆周)】属性管理器，【阵列轴】选择“基准轴1”，在【角度】文本框内输入“360°”，在【实例数】文本框内输入“4”，选中【等间距】复选框，【要阵列的特征】选择“切除-扫描<1>”，单击【确定】按钮，如图4-11所示。 图4-11 “阵列(圆周)”特征 至此完成 篮球 设计。 |
