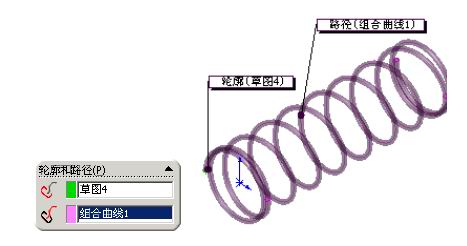

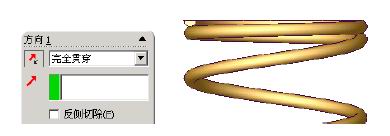

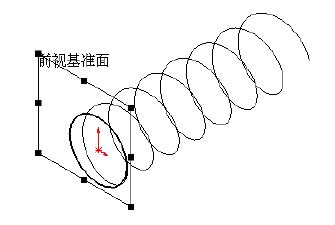

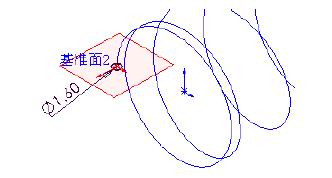

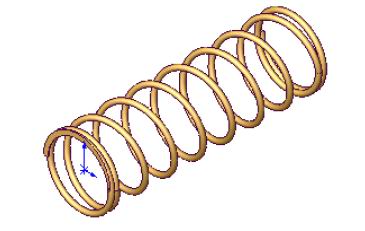

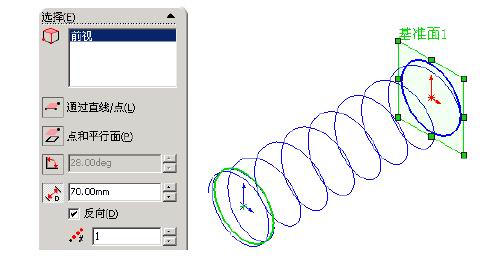

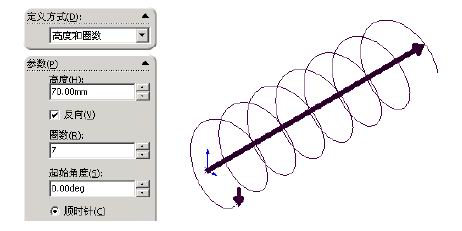

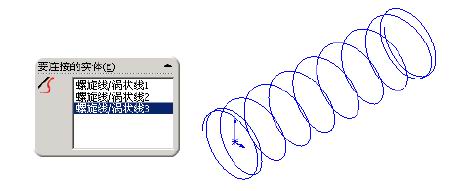

| SolidWorks教程--扫描(5) 5、 变距压缩弹簧设计 完成如图5-1 所示模型。  图5-1 变距压缩弹簧 (1) 单击【新建】按钮  ，新建一个零件文件。(2) 选取前视基准面，单击【草图绘制】按钮  ，进入草图绘制，以原点为中心，绘制φ22mm 的圆，单击【螺旋线和涡状线】按钮 ，出现【螺旋线/涡状线】属性管理器，在【定义方式】下拉列表框内选择【高度和圈数】选项，在【高度】文本框内输入“70.00mm”，在【圈数】文本框内输入“7”，在【起始角度】文本框内输入“0°”，选中【顺时针】单选按钮，选中【反向】复选框，单击【确定】按钮，生成螺旋线曲线，如图5-2 所示。(3) 按住Ctrl 键同时选择“草图1”和“前视基准面”，选择【插入】|【派生草图】命令，生成“草图2 派生”，系统自动进入绘制草图模式，如图5-3 所示。   图5-2 螺旋线曲线 图5-3 派生草图 (4) 单击【螺旋线和涡状线】按钮 ，出现【螺旋线/涡状线】属性管理器，在【定义方式】下拉列表框内选择【螺距和圈数】选项，在【螺距】文本框内输入“1.62mm”，在【圈数】文本框内输入“1.5”，在【起始角度】文本框内输入“0°”，选中【逆时针】单选按钮，单击【确定】按钮，生成一端变距螺旋线曲线，如图5-4所示。 图5-4 变距螺旋线曲线(1) (5) 单击【基准面】按钮，出现【基准面】属性管理器，选择【等距距离】按钮  ，选择“前视基准面”为参考面，在【距离】文本框内输入“70”，勾中【反向】复选框，单击【确定】按钮，完成基准面创建，按住Ctrl 键同时选择“草图1”和“基准面1”，选择【插入】|【派生草图】命令，生成“草图3 派生”，系统自动进入绘制草图模式，如图5-5 所示。 图5-5 变距螺旋线曲线(2) (6) 单击【螺旋线和涡状线】按钮，出现【螺旋线/涡状线】属性管理器，在【定义方式】下拉列表框内选择【螺距和圈数】选项，在【螺距】文本框内输入“1.62mm”，在【圈数】文本框内输入“1.5”，在【起始角度】文本框内输入“0°”，选中【顺时针】单选按钮，单击【确定】按钮，生成另一端变距螺旋线曲线。单击【组合曲线】按钮  ，出现【组合曲线】属性管理器，选择“螺旋线/涡状线1”、“螺旋线/涡状线2”和“螺旋线/涡状线3”，单击【确定】按钮，完成组合曲线，如图5-6 所示。 图5-6 “组合曲线”特征 (7) 单击【基准面】按钮，出现【基准面】属性管理器，选择【垂直于曲线】按钮  ，选取“点”及“边线<1>”，单击【确定】按钮，完成基准面，创建选择“基准面2”，单击【草图绘制】按钮，进入草图绘制，绘制“轮廓”草图φ1.6mm圆，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图5-7 所示。 图5-7 “轮廓线”草图 (8) 单击【扫描】按钮  ，出现【扫描】属性管理器，【轮廓】选择“草图4”，【路径】选择“组合曲线1”为路径，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，如图5-8 所示。 图5-8 “扫描”特征 (9) 选择“上视基准面”，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图5-9 所示。 (10) 单击【切除拉伸】按钮，出现【切除拉伸】属性管理器，在【终止条件】下拉列表框内选择【完全贯穿】选项，单击【确定】按钮完成一端切除，按同样方法切除另一端，如图5-10 所示。   图5-9 草图 图5-10 “切除拉伸”特征 至此完成压缩弹簧设计。 |
