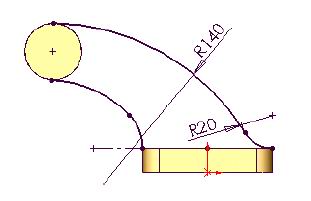

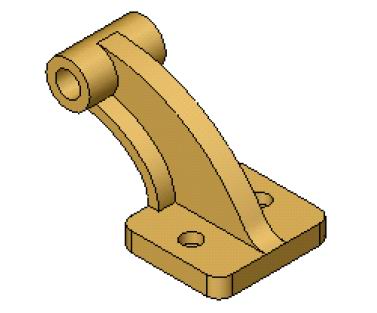

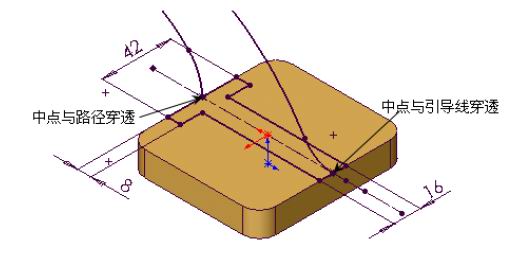

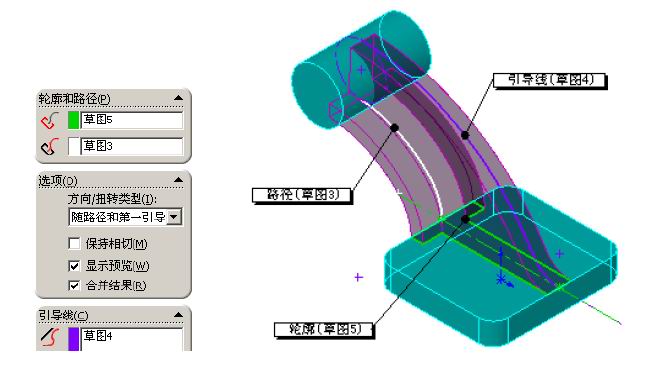

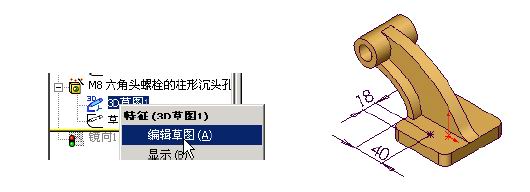

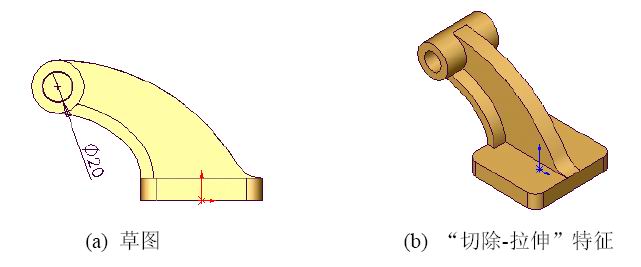

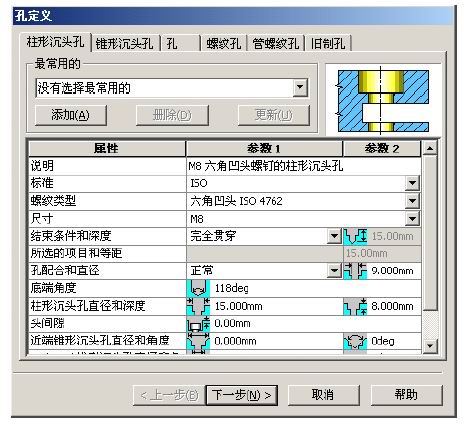

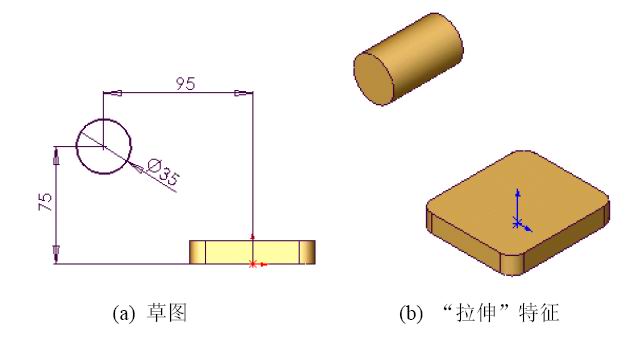

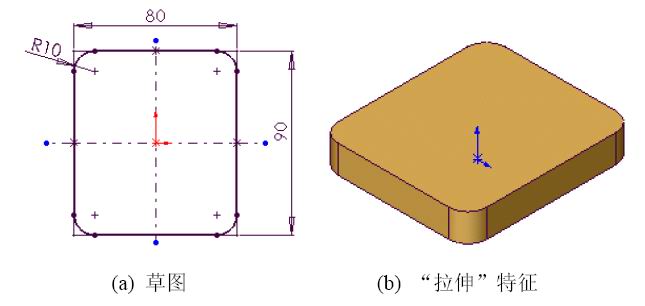

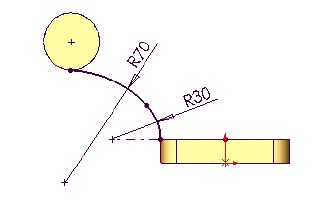

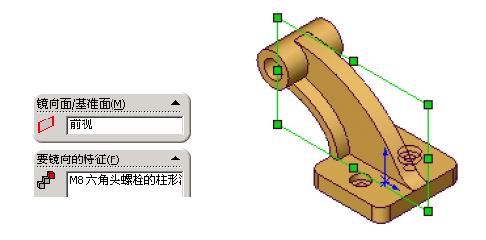

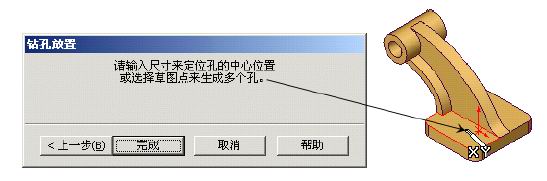

| SolidWorks教程--扫描(3) 3、 叉类设计 完成如图 3-1 所示模型。  图3-1 叉类 (1) 单击【新建】按钮  ，新建一个零件文件。(2) 选取上视基准面，单击【草图绘制】按钮  ，进入草图绘制，绘制草图，如图3-2(a)。单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“15mm”，单击【确定】按钮，如图3-2(b)所示。 图3-2 基台草图“拉伸”特征 (3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图3-3(a)所示。单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【两侧对称】选项，在【深度】文本框内输入“60mm”，单击【确定】按钮，如图3-3(b)所示。  图3-3 圆形草图“拉伸”特征 (4) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，单击【重新建模】按钮 ，结束“路径”草图绘制，如图3-4 所示。(5) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，单击【重新建模】按钮，结束“引导线”草图绘制，如图3-5 所示。  图3-4 “路径”草图 图3-5 “引导线”草图 (6) 选取上平面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，建立穿透几何关系，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图3-6 所示。 图3-6 “轮廓线”草图 (7) 单击【扫描】按钮  ，出现【扫描】属性管理器，【轮廓】选择“草图5”，【路径】选择“草图3”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】，【引导线】选择“草图4” ，单击【确定】按钮，建立扫描特征，如图3-7 所示。 图3-7 “扫描”特征 (8) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图3-8(a)所示。单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉列表框内选择【完全贯穿】选项，选中【方向2】复选框，在【终止条件】下拉列表框内选择【完全贯穿】选项，单击【确定】按钮，如图3-8(b)所示。  图3-8 “切除-拉伸”特征 (9) 单击【异形孔向导】按钮  ，出现【孔定义】对话框，打开【柱形沉头孔】选项卡，在【标准】下拉列表框内选择ISO 选项，在【螺纹类型】下拉列表框内选择【六角凹头ISO 4762】选项，在【尺寸】下拉列表框内选择M8 选项，在【结束条件和深度】下拉列表框内选择【完全贯穿】选项，单击【下一步】按钮。如图3-9 所示。 图3-9 【孔定义】对话框 (10) 出现【钻孔位置】提示框，在连接件上表面选择一点，单击【完成】按钮，建立M8 锥形沉头孔，如图3-10 所示。  图3-10 【钻孔位置】提示框 (11) 在特征管理器中单击新建“M8 六角凹头螺钉的柱形沉头孔1”前面的符号，展开特征包含的定义。右击“3D 草图1”，从快捷菜单中选择【编辑草图】命令，在草图编辑状态下，添加尺寸，确定孔的位置，单击【重建模型】按钮，如图4.61 所示。  图3-11 编辑草图 (12) 单击【镜向】按钮  ，出现【镜向】属性管理器，在【镜向面/基准面】中选择“前视”，在【要镜向的特征】中选择“M8 六角凹头螺钉的柱形沉头孔1”，单击【确定】按钮，如图3-12 所示。 图3-12 “镜向”特征 至此完成叉类设计。 |
