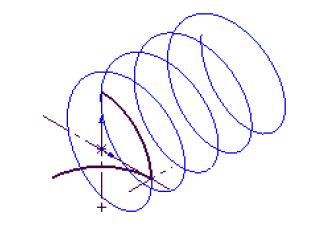

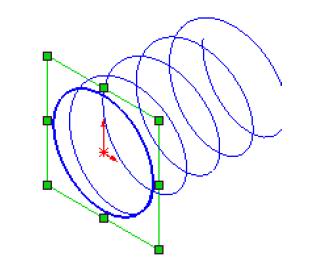

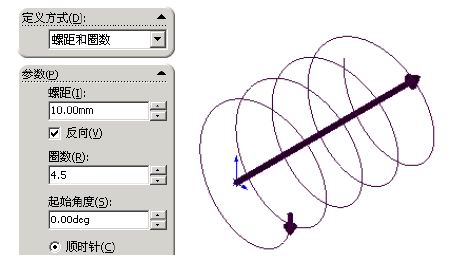

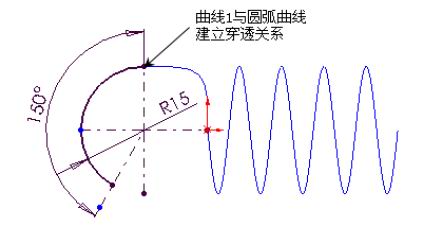

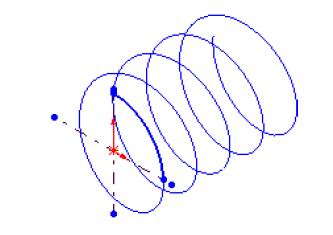

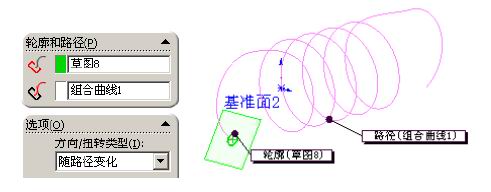

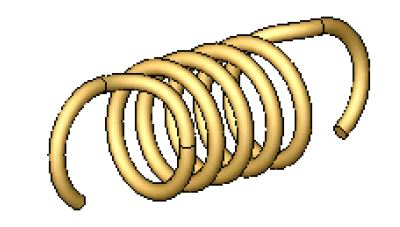

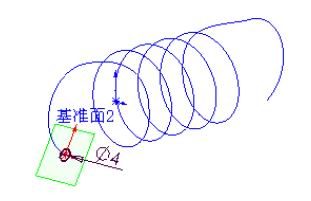

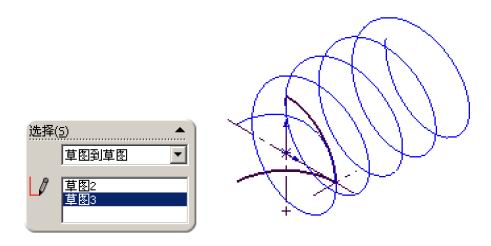

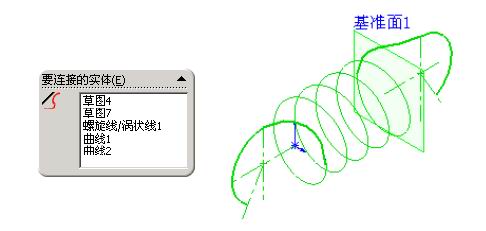

| SolidWorks教程--扫描(6) 6、 拉伸弹簧设计 完成如图6-1 所示模型。  图6-1 拉伸弹簧 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，以原点为中心，绘制φ30mm 的圆，单击【螺旋线/涡状线】按钮  ，出现【螺旋线/涡状线】属性管理器，在【定义方式】下拉列表框内选择【螺距和圈数】选项，在【螺距】文本框内输入“10mm”，在【圈数】文本框内输入中“4.5”，在【起始角度】文本框内输入“0°”，选中【顺时针】单选按钮，选中【反向】复选框，单击【确定】按钮，生成螺旋线曲线，如图6-2 所示。 (3) 按住Ctrl 键同时选择“草图1”和“前视基准面”，选择【插入】|【派生草图】命令，生成“草图2 派生”，系统自动进入绘制草图模式，如图6-3 所示。   图6-2 螺旋线曲线 图6-3 派生草图 (4) 在特征管理器中右击“草图2 派生”，选择【解除派生】命令，编辑“草图2”为四分之一圆，单击【重新建模】按钮，如图6-4 所示。 (5) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制四分之一圆，单击【重新建模】按钮  ，如图6-5 所示。  图6-4 “投影曲线”草图1 图6-5 “投影曲线”草图2 (6) 单击【投影曲线】按钮  ，出现【投影曲线】属性管理器，在【投影类型】下拉列表框内选择【草图到草图】选项，选择“草图2”，选择“草图4”，单击【确定】按钮，完成投影曲线，如图6-6 所示。 图6-6 “投影曲线”特征 (7) 选择“右视基准面”，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取“曲线1”和“圆弧”，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“拉钩”草图绘制，如图6-7 所示。  图6-7 “拉钩”草图 (8) 同理建立拉伸弹簧另一端。单击【组合曲线】按钮  ，出现【组合曲线】属性管理器，【要连接的实体】选择“螺旋线/涡状线1”、“草图4”、“草图7”、“曲线1”和“曲线2”，单击【确定】按钮，完成组合曲线，图6-8 所示。(9) 单击【基准面】按钮，出现【基准面】属性管理器，选择【垂直于曲线】按钮  ，选取“点”及“边线<1>”，单击【确定】按钮，完成基准面，选取“基准面2”，单击【草图绘制】按钮，进入草图绘制，绘制“轮廓”草图φ1.6mm圆，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图6-9 所示。  图6-8 “组合曲线”特征 图6-9 “轮廓线”草图 (10) 单击【扫描】按钮，出现【扫描】属性管理器，【轮廓】选择“草图8”，【路径】选择“组合曲线1”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，如图6-10 所示。  图6-10 “扫描”特征 至此完成拉伸弹簧设计。 |
