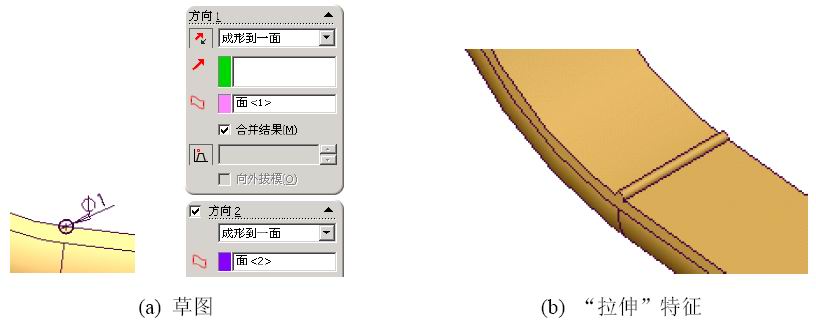

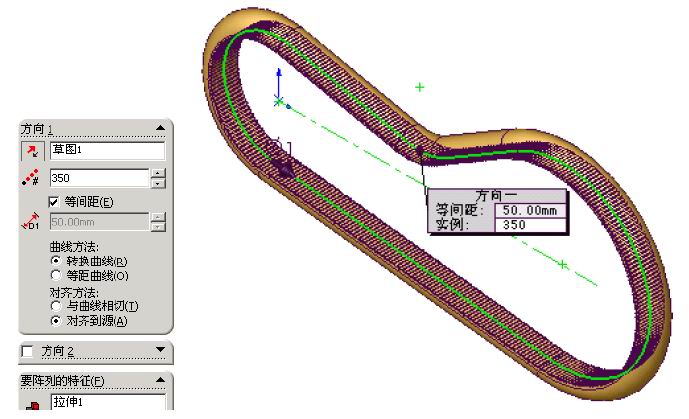

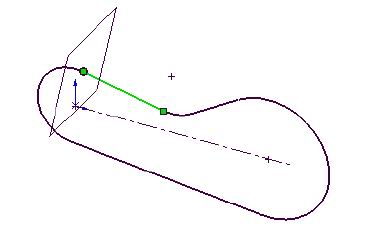

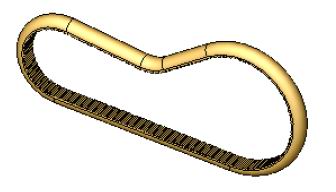

| SolidWorks教程--扫描(1) 1、传动带设计 完成如图1-1所示模型。 (1) 单击【新建】按钮  ，新建一个零件文件。(2) 选取前视基准面，单击【草图绘制】按钮  ，进入草图绘制。绘制如图1-2 所示的草图，单击【重新建模】按钮 ，结束“路径”草图绘制。  图：1－1 传动带 图：1－2 “路径”草图 (3) 单击【基准面】按钮  ，出现【基准面】属性管理器，单击【垂直于曲线】按钮 ，选择曲线，选中【将原点设在曲线上】复选框，单击【确定】按钮 ，建立基准面1，如图1-3 所示。(4) 选取基准面1，单击【草图绘制】按钮 ，进入草图绘制，绘制草图。单击【添加几何关系】按钮 ，选取直线部分中点和圆弧，单击【穿透】按钮，单击【确定】按钮，如图 1-4 所示，单击【重新建模】按钮，结束“轮廓线”草图绘制。  图：1－3 “垂直于曲线”基准面 图：1－4 “轮廓线”草图 (5) 单击【扫描】按钮  ，出现【扫描】属性管理器，【轮廓】选择“草图2”，【路径】选择“草图1”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，建立扫描特征，如图 1－5 所示。 图1－5: “扫描”特征 (6) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，如图1-6(a)所示。单击【拉伸凸台/基体】按钮 ，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【成形到一面】选项，选择“面<1>”，选中【方向2】复选项，在【终止条件】下拉列表框内选择【成形到一面】选项，选择“面<2>”，单击【确定】按钮，如图1-6(b)所示。 图1－6：“拉伸”特征 (7) 单击【曲线驱动阵列】按钮  ，出现【曲线阵列】属性管理器，【阵列方向】选择“草图1”，在【实例数】文本框内输入“350”，选中【等间距】复选框，【要阵列的特征】选择“拉伸1”，单击【确定】按钮，如图1-7 所示。 图1－7：“曲线阵列”特征 至此完成传动带设计。 |
