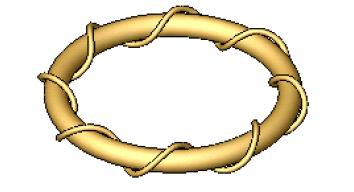

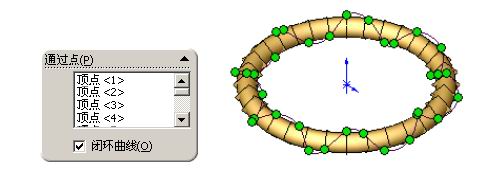

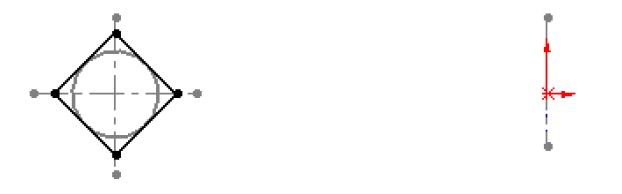

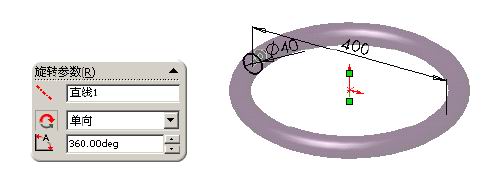

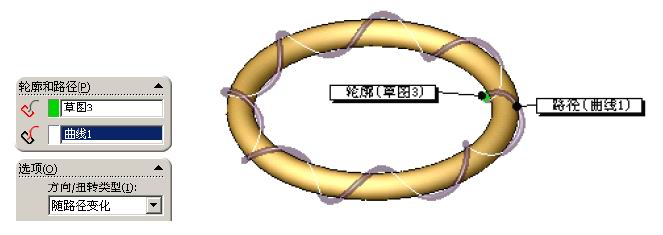

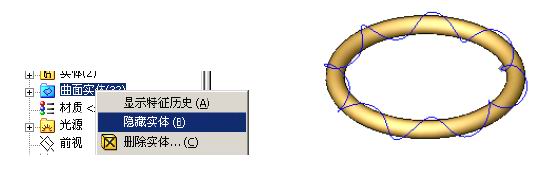

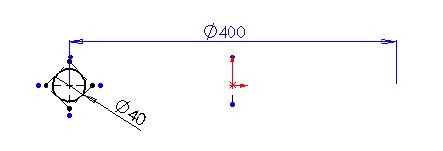

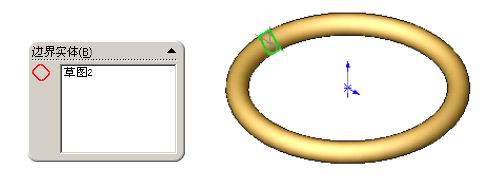

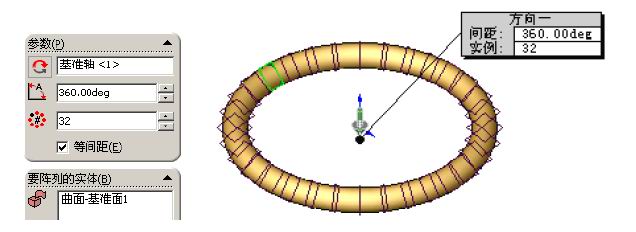

| SolidWorks教程--扫描(8) 8. 救生圈设计 完成如图8-1 所示模型。  图8-1 救生圈 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图8-2 所示。  图8-2 草图 (3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图8-3 所示。  图8-3 辅助草图 (4) 选择“草图1”，单击【旋转凸台/基体】按钮  ，出现【旋转】属性管理器，在【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】选择“中心线”，在【角度】文本框内输入“360°”，单击【确定】按钮，如图8-4 所示。 图8-4 “旋转”特征 (5) 单击【平面区域】按钮  ，出现【平面】属性管理器，在【边界实体】中选择“草图2”，单击【确定】按钮，如图8-5 所示。 图8-5 “平面”特征 (6) 单击【圆周阵列】按钮  ，出现【阵列(圆周)】属性管理器，【阵列轴】选择“基准轴1”，在【角度】文本框内输入“360°”，在【实例数】文本框内输入“30”，选中【等间距】复选框，【要阵列的实体】选择“曲面-基准面1”，单击【确定】按钮，如图8-6 所示。 图8-6 “阵列(圆周)”特征 (7) 单击【通过参考点的曲线】按钮  ，出现【通过参考点的曲线】对话框，选择参考点，选中【闭环曲线】复选框，单击【确定】按钮，如图8-7 所示。 图8-7 “通过参考点的曲线” (8) 右击【曲线实体】，从快捷菜单中选择【隐藏曲面实体】命令，获得结果，如图8-8 所示。 (9) 单击【基准面】按钮，出现【基准面】属性管理器，选择【垂直于曲线】按钮  ，选取“点”及“边线<1>”，单击【确定】按钮，完成基准面，选取“基准面1”，单击【草图绘制】按钮，进入草图绘制，绘制“轮廓”草图φ10mm圆，单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，选取圆心和圆弧，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束“轮廓线”草图绘制，如图8-9 所示。  图8-8 隐藏曲面实体 图8-9 “轮廓线”草图 (10) 单击【扫描】按钮，出现【扫描】属性管理器，【轮廓】选择“草图3”，【路径】选择“曲线1”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，如图8-10 所示。  图8-10 “扫描”特征 至此完成救生圈设计。 |
