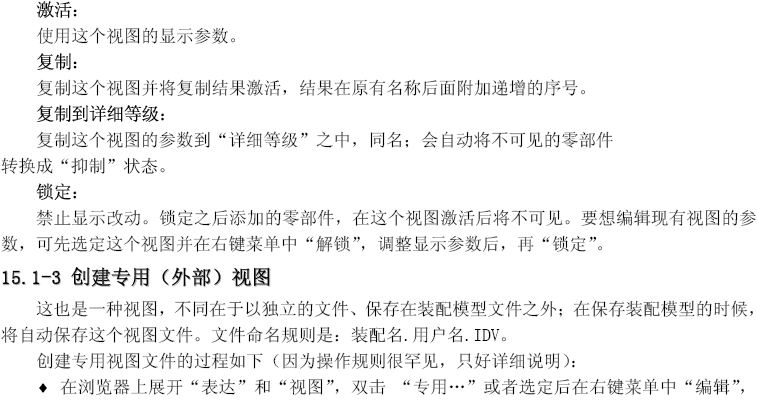

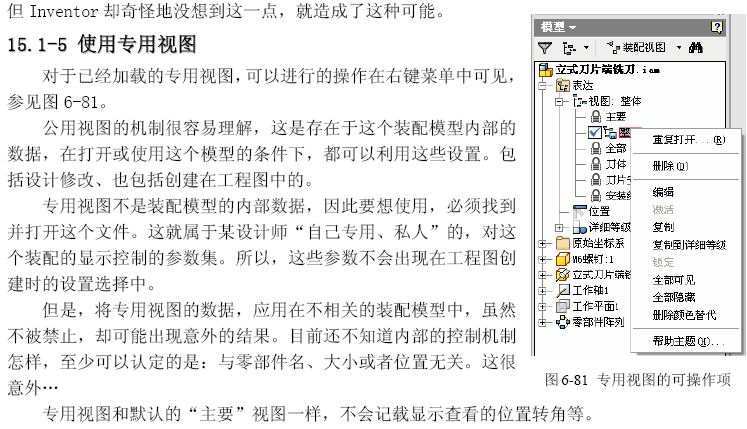

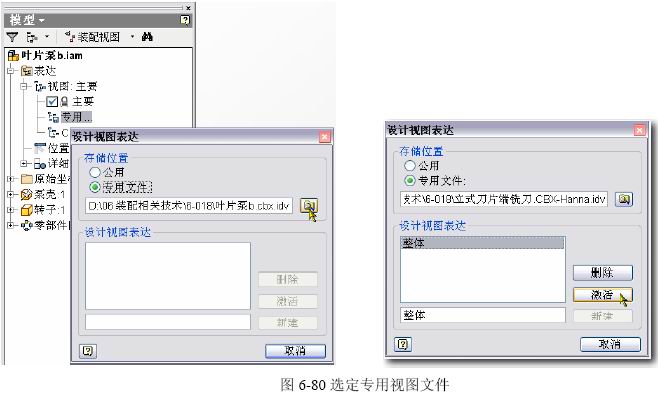

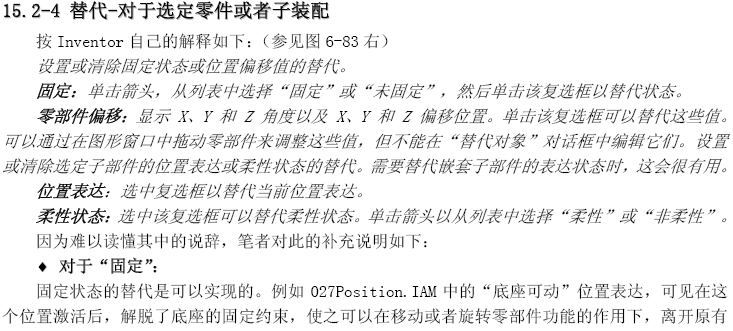

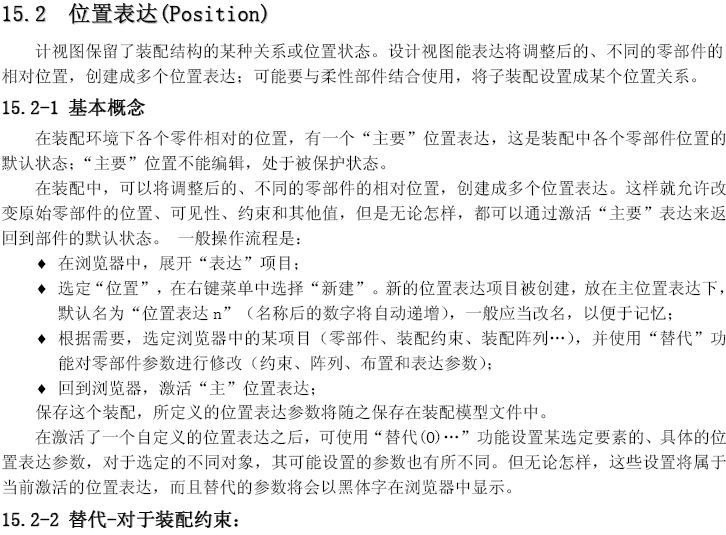

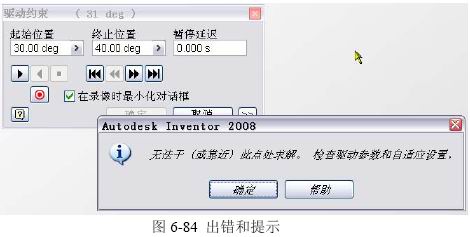

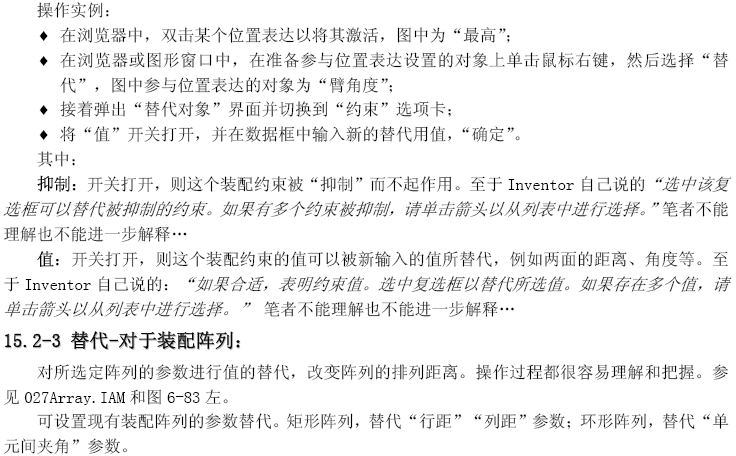

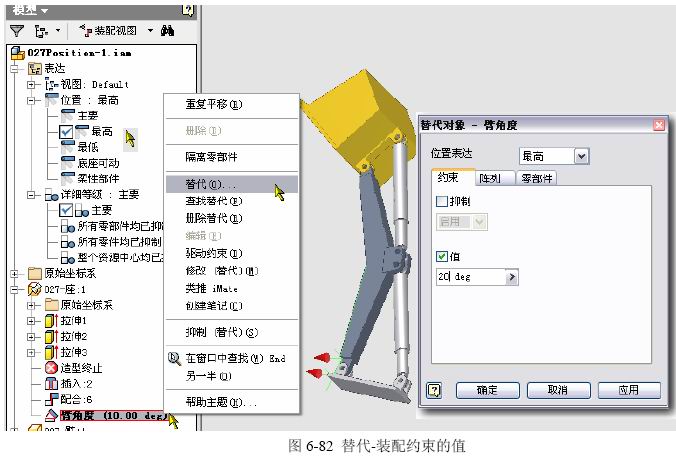

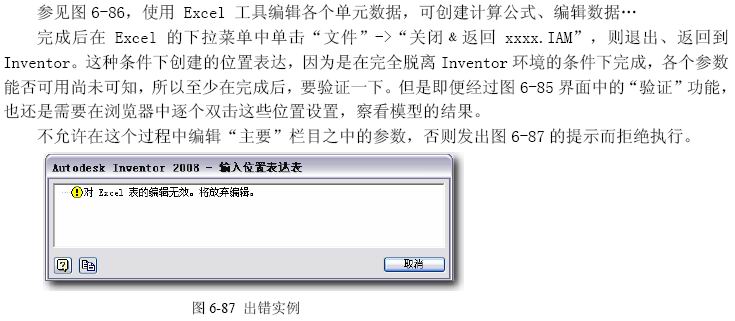

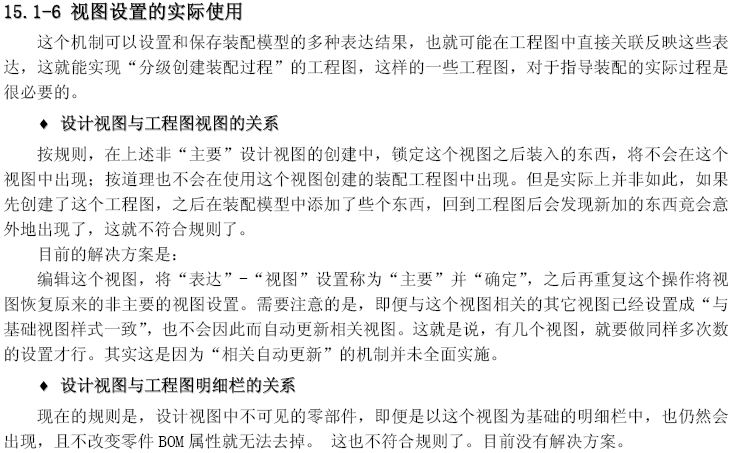

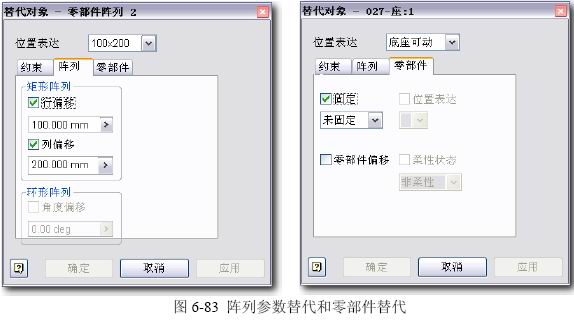

15.1-2、视图的编辑和操作 参见图6-77右,在选定一个己存在的视图后,右键菜单中可见下列可操作项: 类似的过程可以多次重复,第次都将产生一个专用视图;最后可能会保存了多个不同的设计视图名称并对应着多个不同的显示表达的专用视图文件,扩展名为IDV。 15.1-4 引入专用(外部)视图 专用视图不是装配模型的内部数据,因此再次打开这个装配,也就不会自动出现相关的设置。再次引入并准备使用专用视图的过程是: ◆在浏览器上展开“表达”和“视图”,双击“专用…”,将弹出图6-80左的界面; ◆在界面中点击“浏览”按钮,并选择认为合适的IDV文件,就加载了这套数据; ◆之后会回到图6-80右界面,选定视图名称并“激活”就可以了; ◆最后还是要按下“取消”按钮“来完成这次操作。 读者可能很奇怪,叶片泵的总成模型怎么会使用端铣刀的专用视图数据呢?确实不应当这样, 对选定约束的有效性、具体值,以及这两个参数进行替代,参见6-027\027Position.IAM和图6-82。 对于参与位置表达的部件,“替代对象”界面可以替代抑制状态或约束值、固定状态、偏移值和柔性状态。用于实时调整对象在当前位置表达中的位置。带有替代的项目在游览器中以粗体文本表示,替代值显示在括号中。 |
