16.5、装配-草图的尺寸显示问题

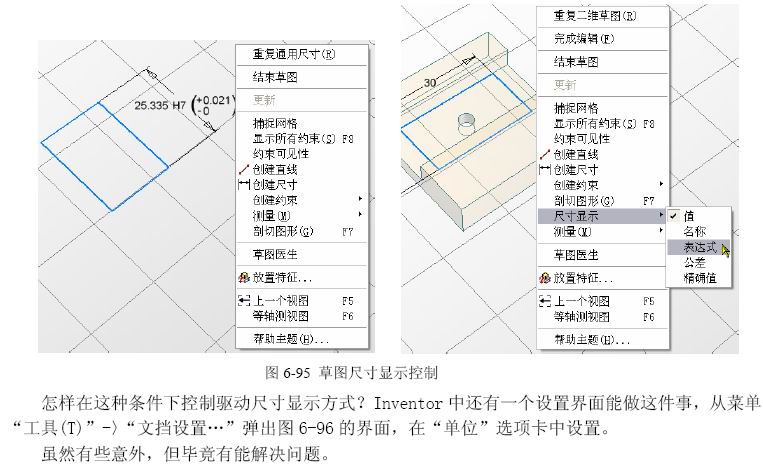

  草图尺寸的显示控制，在焊接环境中加工项目和装配环境中出现了意外，参见图6-95左。右键菜单中没有“尺寸显示”条目，因此就不能设置尺寸显示方式。而正常的草图环境，有“尺寸显示”条目，可以设置尺寸显示方式，包括选择公差等，参见图6-95右。

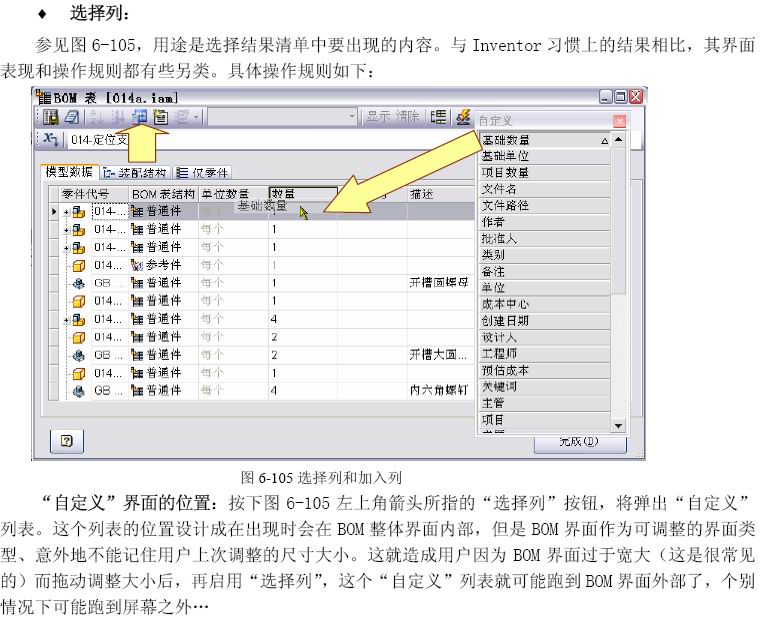

    为了将就BOM界面这种罕见的机制，建议用户在BOM界面能出现后不要拖动其大小，先启用“自定义”机制；之后两个界面可以各自独立进行位置和大小的调整。
