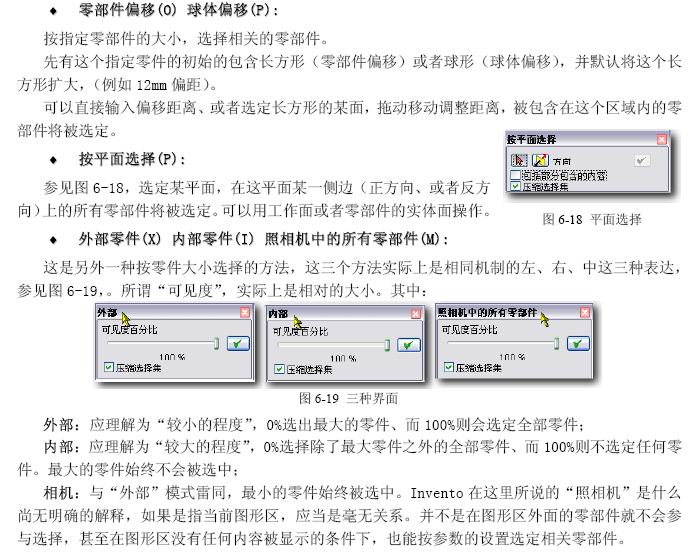

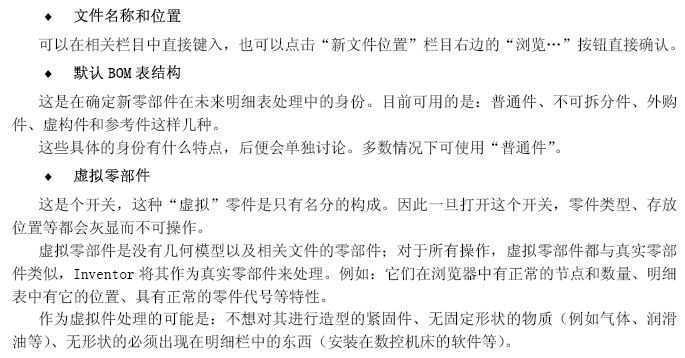

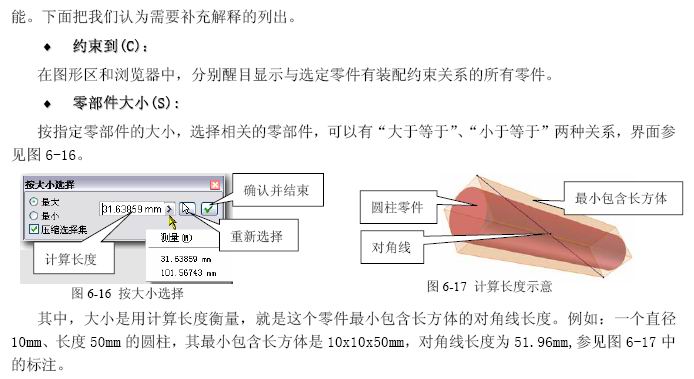

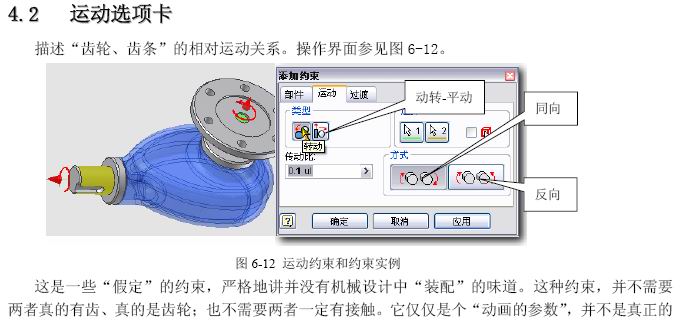

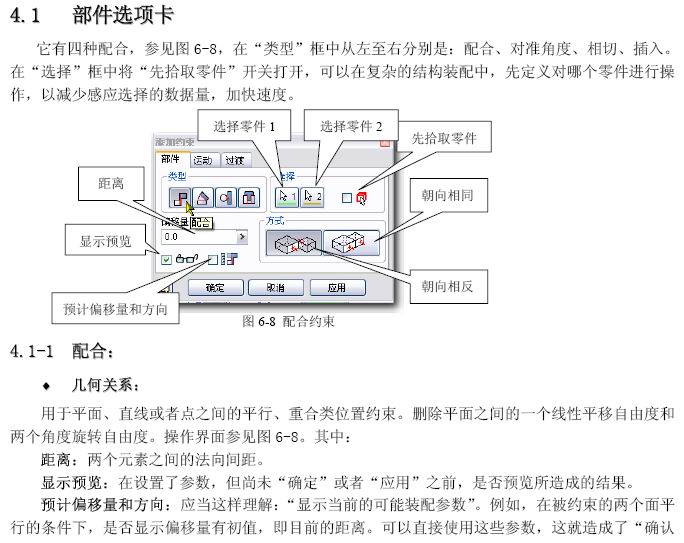

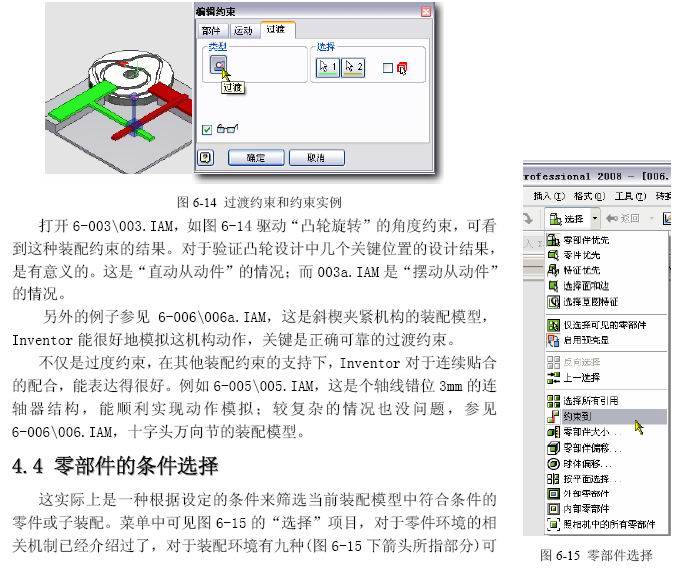

| 3、装入或者创建零部件 装配的前题，是进入装配环境，并先有零部件或新创建零部件。 3.1、 装入现有零部件 在“部件面板”中启用“装入零部件（P）”，弹出“打开”文件的界面，选定要装入的零部件文件或子装“打开（O）”。之后Inventor将自动装入一个，按下拾取键就会装入一个；再按将又装入下一个；在右键菜单中“结束（D）”结束。装入零部件时光标拖动的参考点，是在这个模型的几何中心位置附近。    当前位置关系”的结果；也可以重新输入距离，这将按新的参数完成装配约束。 是否出现预计的参数，还取决于当前两个被装配元素的相互关系，如果不能以当前的位置推理出一个装配结果，则不会显示“可能的参数”。若关闭此功能，将不计算和显示初值和可能的配合方法，所有的参数都需要用户认定。 对于大多数装配约束的添加，关闭此功能会更为方便和简洁。笔者不认为这是个有意义的功能。 朝向：第个面都有自己的“正方向”，调整朝向，可控制结果的方向。 ◆约束结果： 对于两个平面：选定两个零件上的平面（特征上的平面、工作面、坐标面）。两面朝向可以相反；也可以相同，朝向相同也称为“齐平”。可以零间距，也可以有间隙。 对于平面和线：选定一个零件上的平面和另一个零件上的直线（棱边、未退化的草图直线、工作轴、坐标轴）。将线约束为面的平行线，也可以有距离。 对于平面和点：选定一个零件上的平面和另一个零件上的点（工作点）。将点约束为在面上，也可以有距离。 对于线和线：选定两个零件上的线棱边、未退化的草图直线、工作轴、坐标轴）。将两线约束为平行，也可以有距离。 对于点和点：选定两个零件上的点（工作点）。将两点约束为重合，也可以有距离。 参见6-001文件夹中的练习实例。  4.1-3 相切     4.3 过渡选项卡 约束各种凸轮和从动件这种类型的装配关系，参见图6-14右。6-004/004.IAM是一种凸轮机构的模型结构，比较复杂一些，两条凸轮槽联合控制一个从动件，而Inventor也能够做得很好，参见图6-14左。    |
