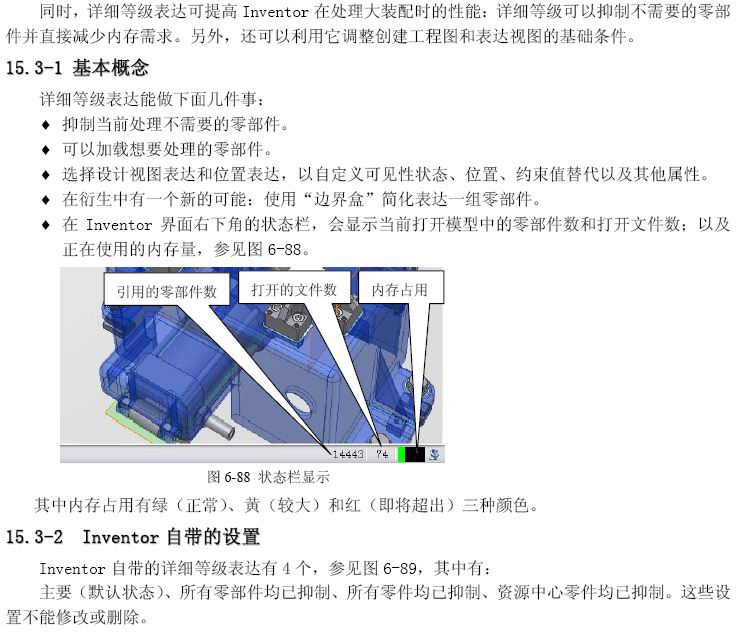

        15.3、详细等级(Level of Detail):
  对于一个装配,可能有成百上千零部件。在设计过程中,每次打开或编辑,并不是都要把这些零部件完全调进来;另外在编辑中,也需要不出现某些无关的零部件。这就提出一种“按需加载”的基本需要。而详细等级机制将能够解决这样的需要。可以创建多个表达以加载部件的不同成员,以便能减少内存消耗。

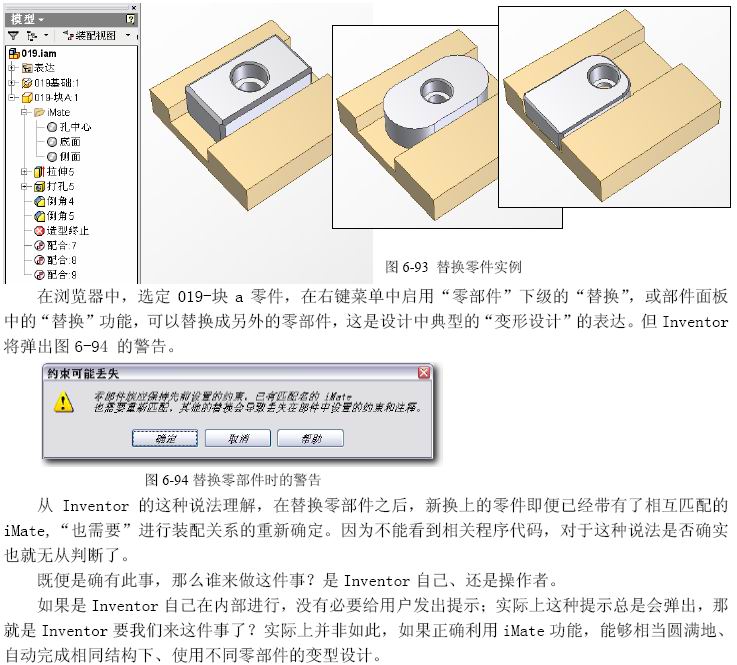

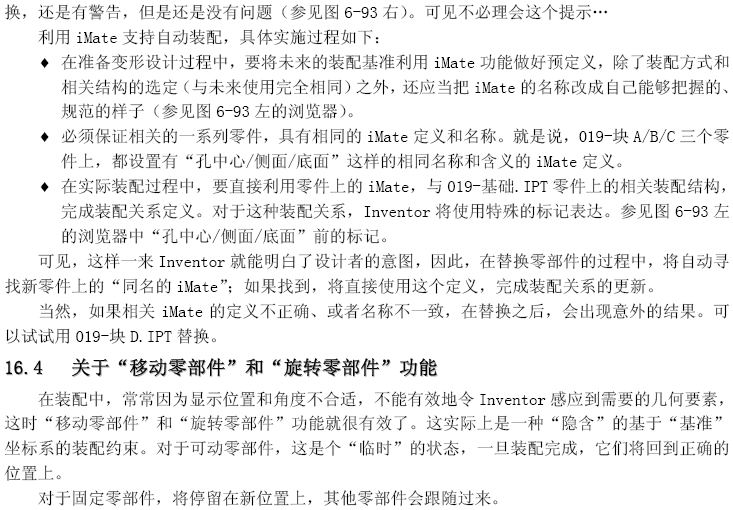

 例如这个装配,初始状态如图6-93左,使用019-块a.IPT。启用“替换零部件功能”,选用019-块b.IPT替换,弹出了上面的提示,但结果一切正常(参见图6-93中);再用019-块c.IPT替
