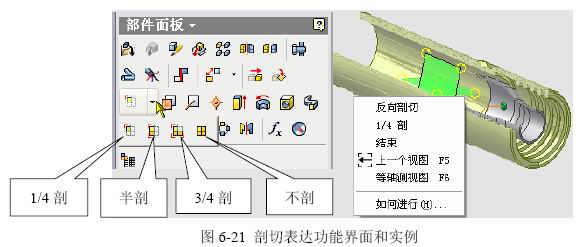

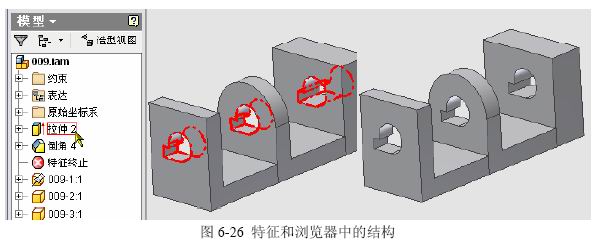

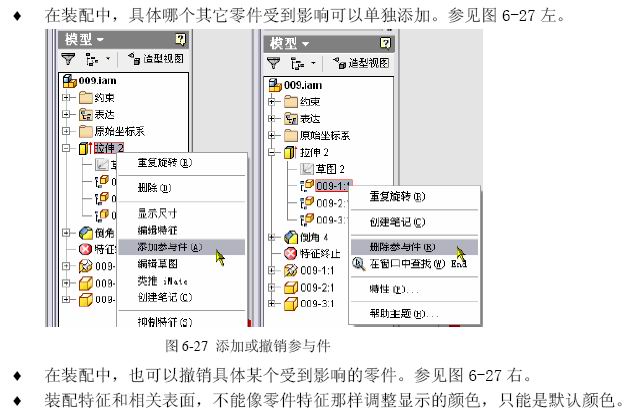

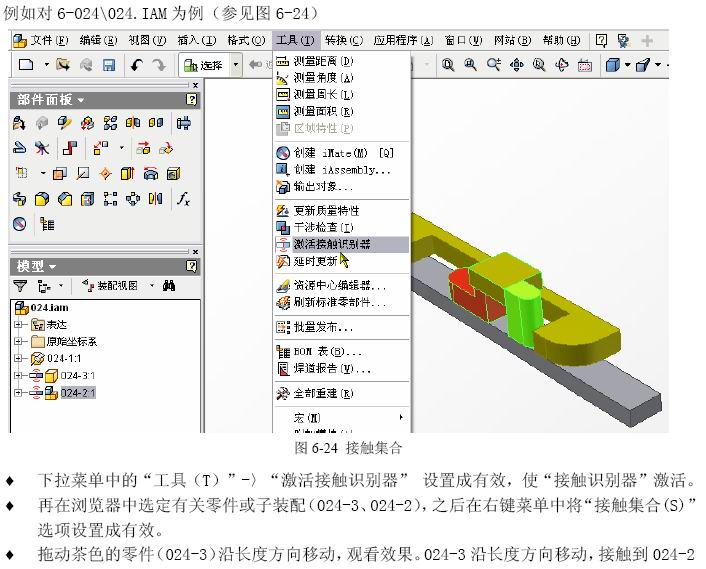

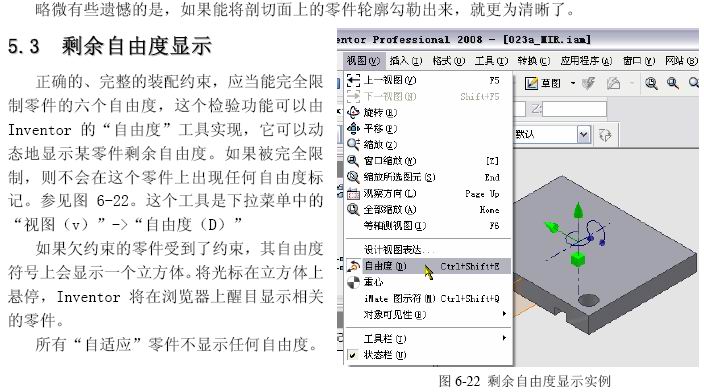

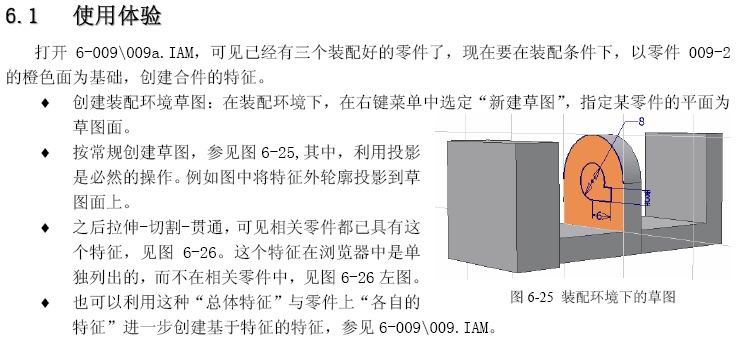

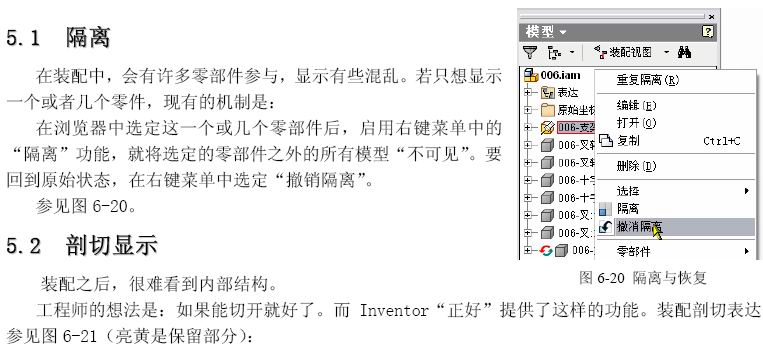

| 5.装配后表达控制和验证 装配后为了便于观察和检查约束，Inventor提供了如下功能。   剖切表达的基础是工作面或者零件特征所形成的平面。而实际上常用的是工作面。在装配环境中，创建独立的，能满足希望结果的工作面，用于剖切表达控制，这样使用者的意图能更方便的表达出来。这种工作面常常是在装配环境下，根据具体的条件新建立的。 对于半剖，需要一个面；对于1/4或3/4剖，则需要二个面。正确的理解应当是：1/4是说“剩下少半边”，3/4是说“剩下多半边”；两面夹角完全可以不是90度，因此也就可能是1/3或者3/5剖了。右键菜单可以切换。   5.5 关于“接触集合” 接触集合也是一种装配约束，许多机械装置不在两个共同运动的零件之间应用永长久约束，而是一个零件移动并接触到另一个零件，于是第二个零件（即欠约束的这个零件）随之运动，或者移动零件接触到另一个固定的零件时将停止移动。使用接触识别器来实现这个功能。  时，024-2被024-3推着，随之移动。在接触处产生了“接触随动，脱离静止”的结果。这是Inventor装配功能的一种能力，也是对工程条件表达的进一步支持。对于比较复杂的情况，例如“一齿差摆线针轮啮合”，也能正确得到动作模拟，参见6-024/024a.IAM，这是近似齿形下的结果，可见针轮转一周，两者相差一个齿。但是，可能是因为算法的原因，对于“内、外侧面接触”的情况，例如链条（参见6-024\024b.IAM），目前还不能正确处理。 目前，这个功能在二维或二维半的情况下能表面较好，但在纯三维环境下还不行。 6. 装配环境下的草图与特征 在机械设计中，有一种“装配后加工”的技术方法，是将相关零件安装到位置后，再进行一些结构的加工。这种模式下，相关零件上并没有这些结构，只在“合件”设计中才出现这些结构的表达。Inventor的“装配环境下的草图和特征”，恰当地表达了这种设计构思。   6.2 基本规则 这种装配环境中创建的特征（以下简称“装配特征”），与零件本身的特征（以下简称“零件特征”），功能图标的样子虽然相同，可是性能并不相同。 ◆装配特征，在零件上并不存在，仅在这个零件处于装配环境中的时候才存在。这样，就应当按照传统设计中的“合件补充加工”或者“焊接合件”的概念，在模型和工程图中使用这样的特征。 ◆装配特征依托于创建草图时的零件，如果这个零件改变位置，影响到其它零件装配特征的位置。  |
