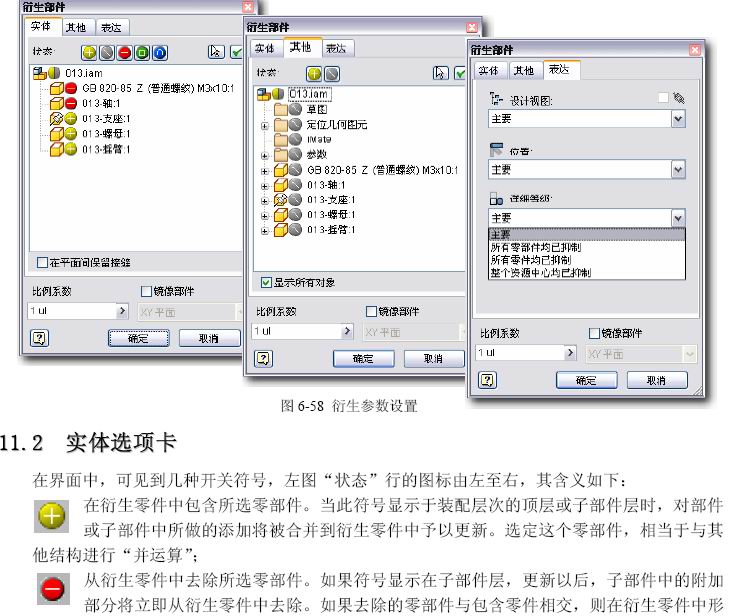

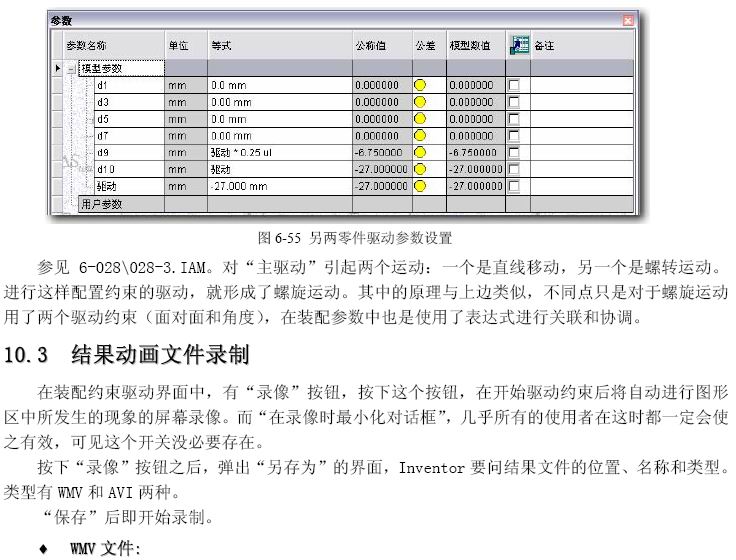

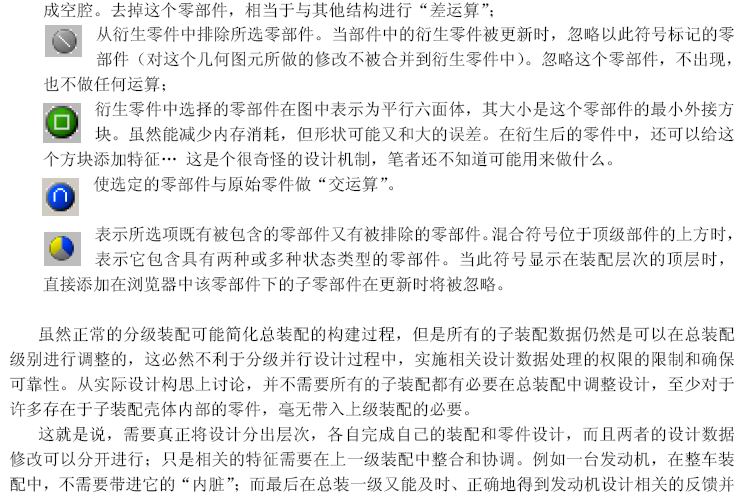

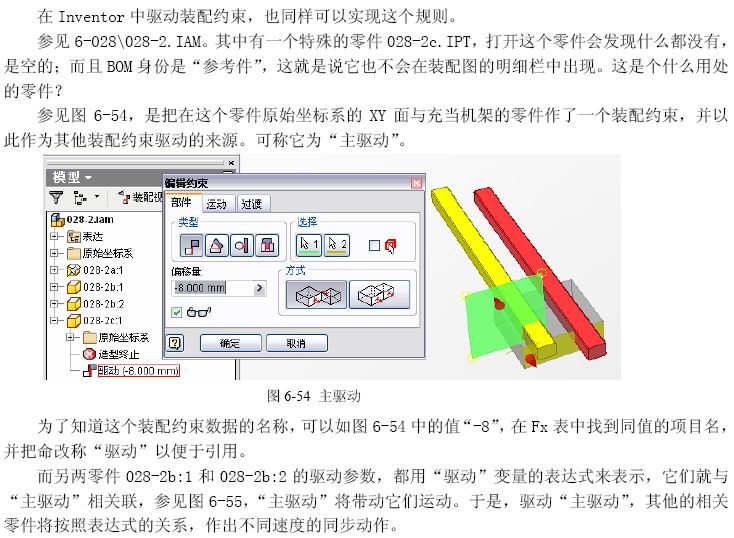

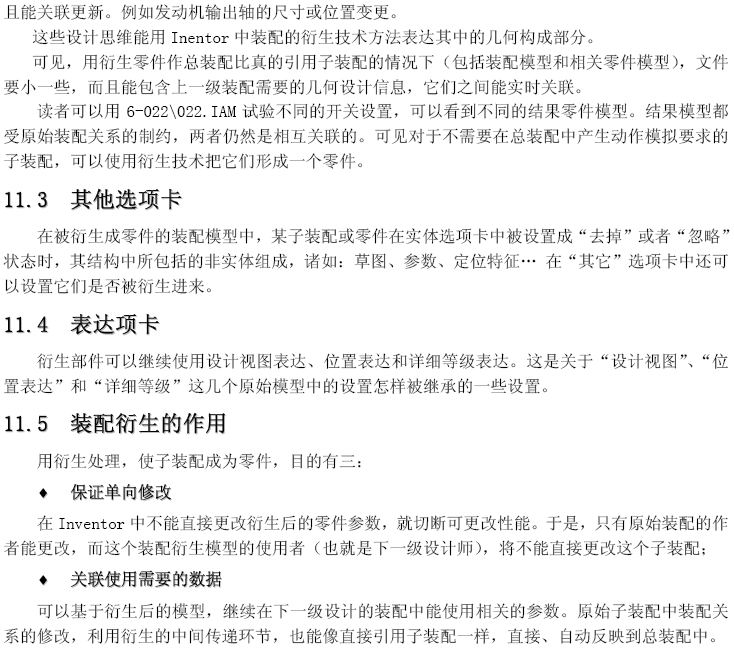

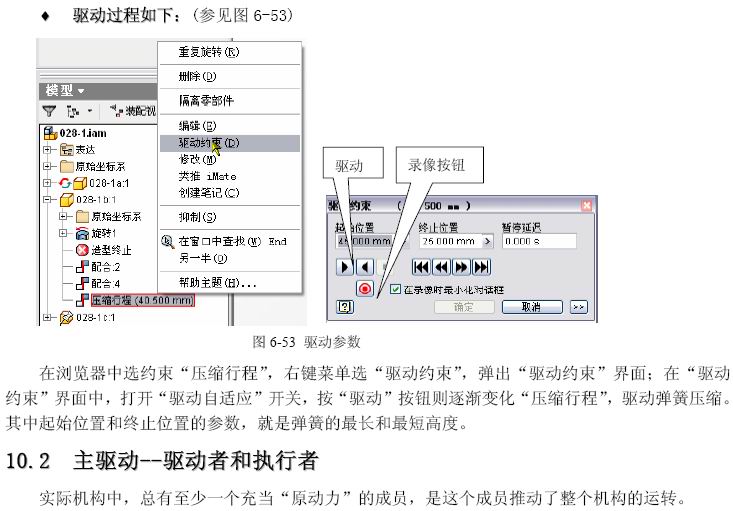

| 9.5、驱动装配约束的自动与手动 带有参数的装配约束都可以被驱动，在装配关系正确的条件下，可以模拟整个机构的动作，在上文己有介绍。值得注意的是，这种驱动仅仅是在现有“几何关系”基础上的、以某参数为自变量的重新计算，与真实机械结构的动作结果可能不相同。 在实际设计中，机构的运动是必然要进行模拟的。这可以通过驱动某个主运动的装配约束来实现完整的过程；另一方面，也会需要直接用光标拖动某个零件，完成自由的、某细节结构的动作，以作出正确的决策。 在正常条件下，这两个可能相互否决。就是说：如果驱动约束可行，则不能手工拖动。参见图          ◆ 简化数据传递 在衍生中可以不衍生内部的结构或与上一级装配不相关的结构，而且结果是一个零件。这样，在网络设计中，实际上传递的只是这个零件的数据。相比起这个子装配的全部零件来说，衍生结果的数据量将减少，就减少了数据的传输时间。 对于诸如：变速箱、发动机、较复杂的总成，这样在参与装配的壳体内部，含有大量与总装配无关结构的子装配，衍生技术无疑是很有效的。 编辑：YanYun |
