           17.2、装配结构选项卡

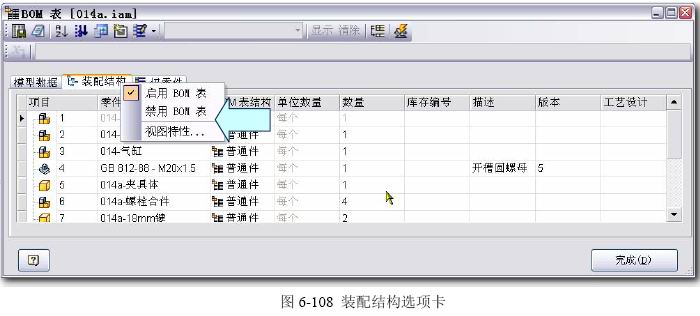

   参见图6-108,其中列出所有与装配相关的数据。可以进行的操作有:
  ◆右键菜单:
  这个选项卡带有右键菜单,参见图6-108指示处,其中有:
  启用/禁用BOM表
  启用/禁用BOM表是关于“仅零件”这个选项卡的内容的设置,实际上与“装配结构”选项卡的表现并无关系,不知道这个右键菜单为什么也会放在这里。






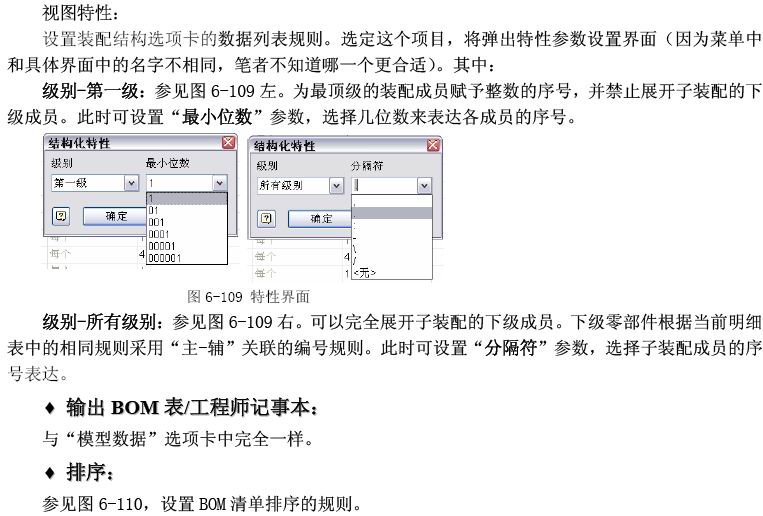

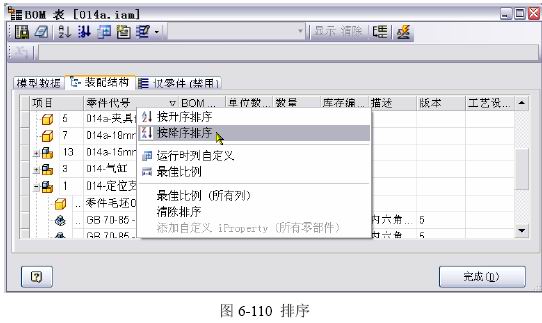

     其中:

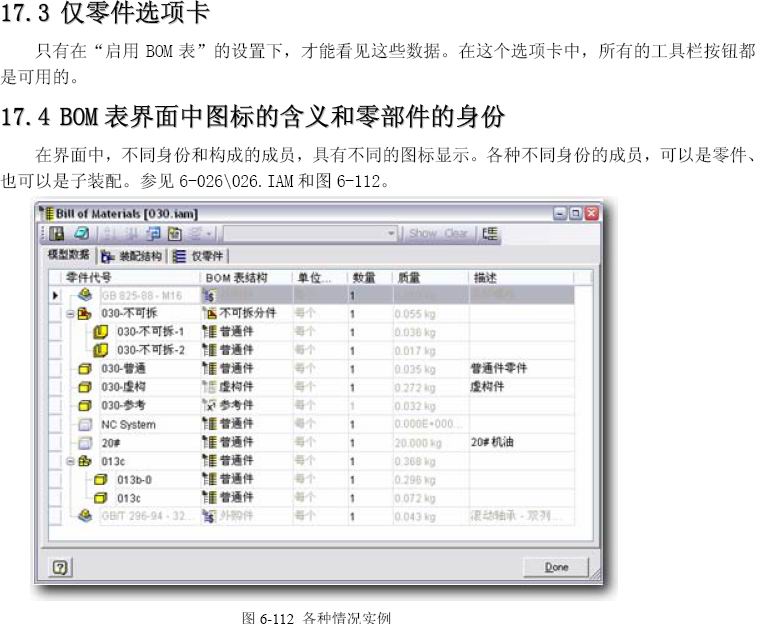

    ◆普通件(Normal)

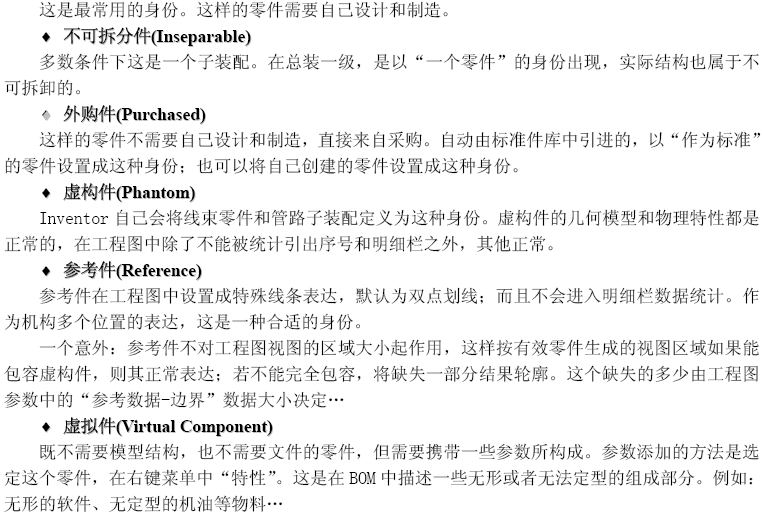

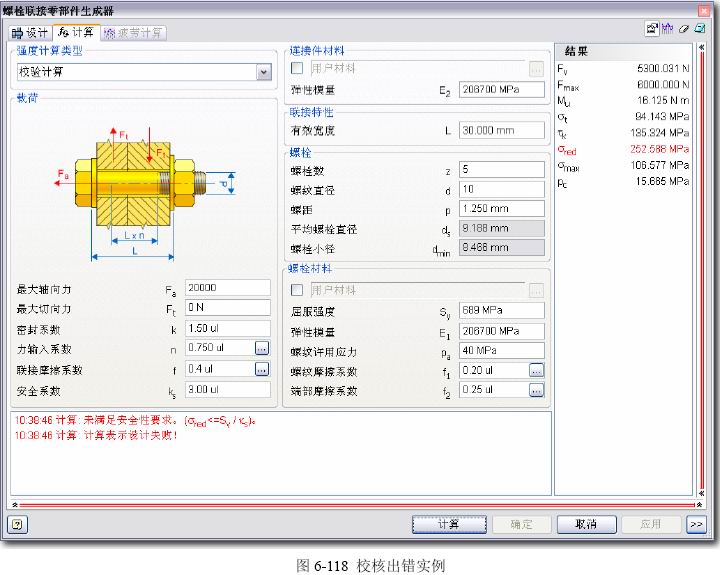

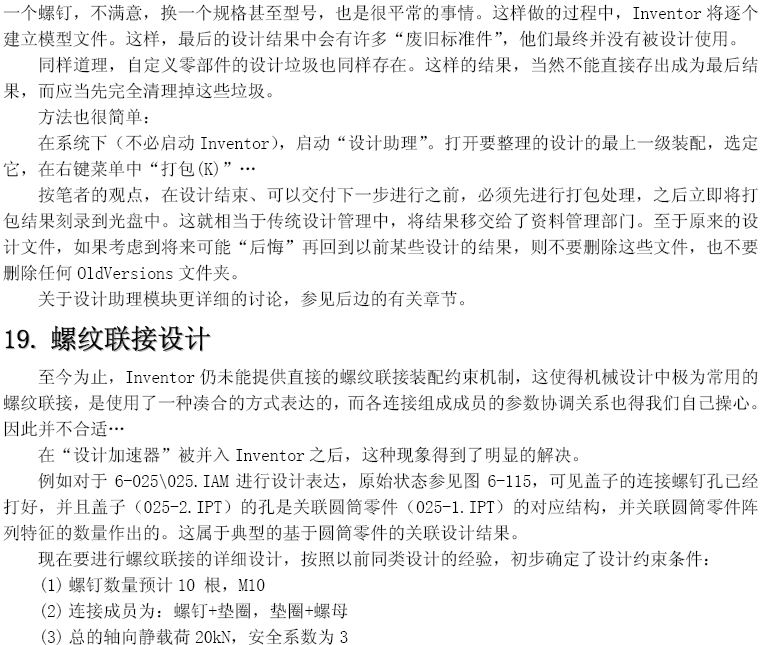

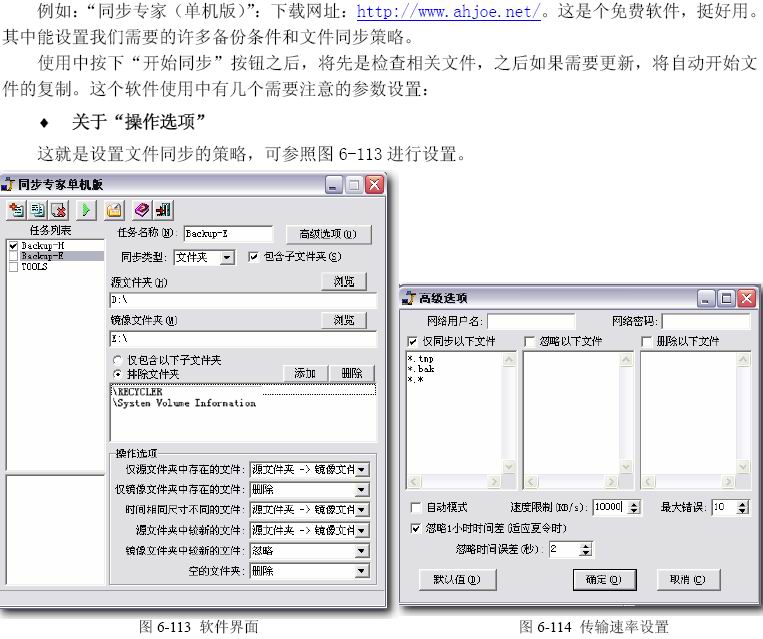

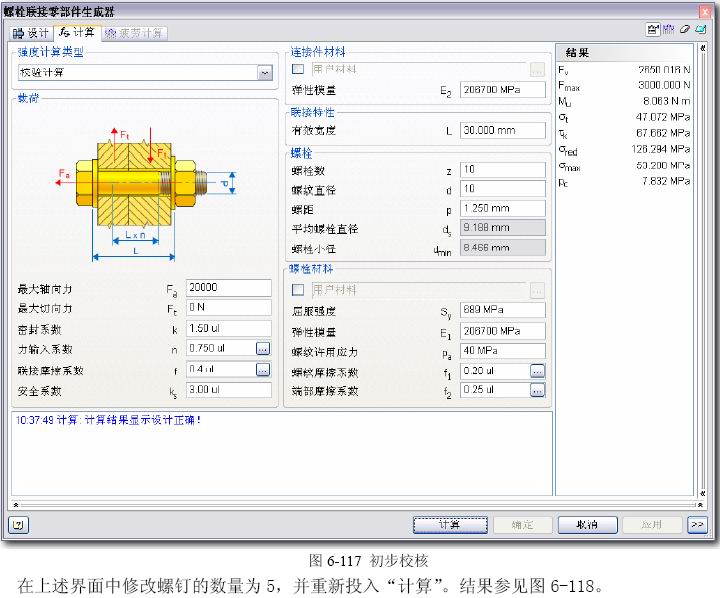

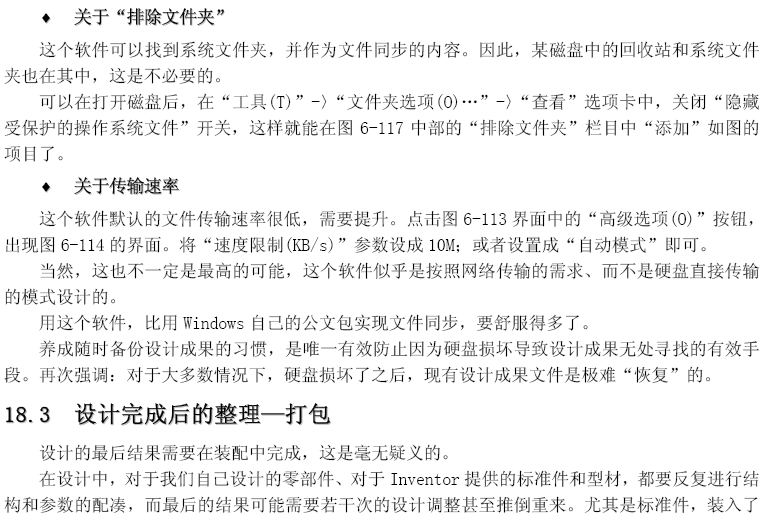

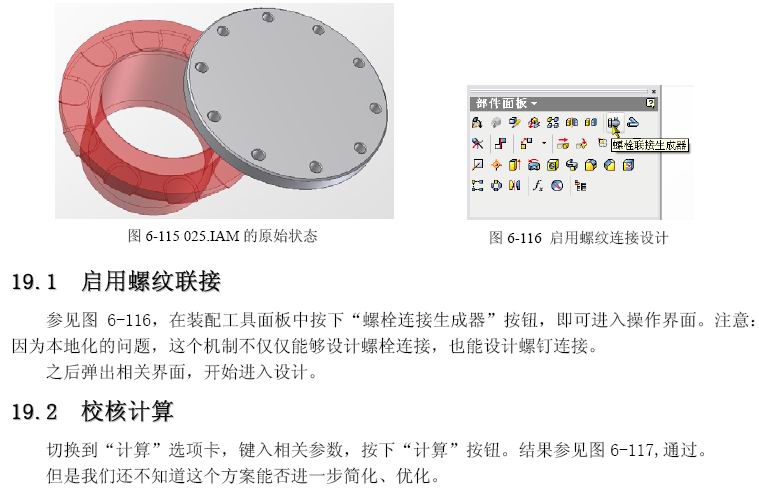

   再经过如此的几次计算,得出一个结论:要想满足设计需求,螺钉数量应大于5只。小于等于5,则校核计算报错。
   为可靠起见,现决定将螺钉数量减少到8.方法是打开6-031/031-1.IPT,将“环形阵列”的数量由10改成8,之后回到装配,可见盖子上的孔数量已经改好。
