装配相关技术（8）

13.3、新建特征中创建“类推iMate(Infer iMates)”

转体圆柱创建时使用类推iMate，然后做轴端倒角，将使得己经创建的iMate不能继续成立而出
错。这个功能的可用性不好，笔者建议还是自己来控制创建过程为好。

     14.3、自动匹配的规则
  这是我们最关心的事情，为了能正确完成iMate自动匹配、进而完成装配约束，规则是什么？
  基础零件6-029\029-base.IPT的iMate组合有4个，用户定义名称不同，其它相同。

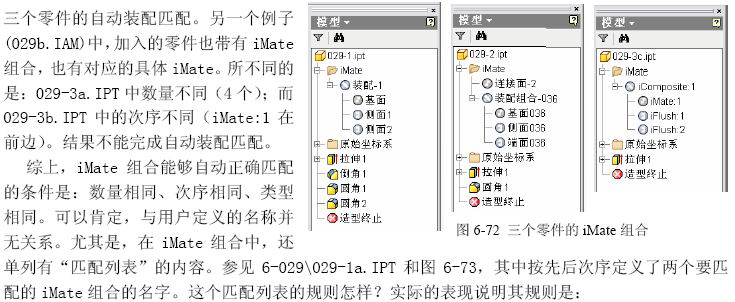

参见图6-72和029a.IAM，能够自动完成装配的三个零件中,iMate组合的用户定义名不相同,但是具体iMate的先后次序、数量和Inventor默认名是完成相同的,这种情况下能够完成后装入的

◆最后“保存”这个装配文件，相关参数将被确定。

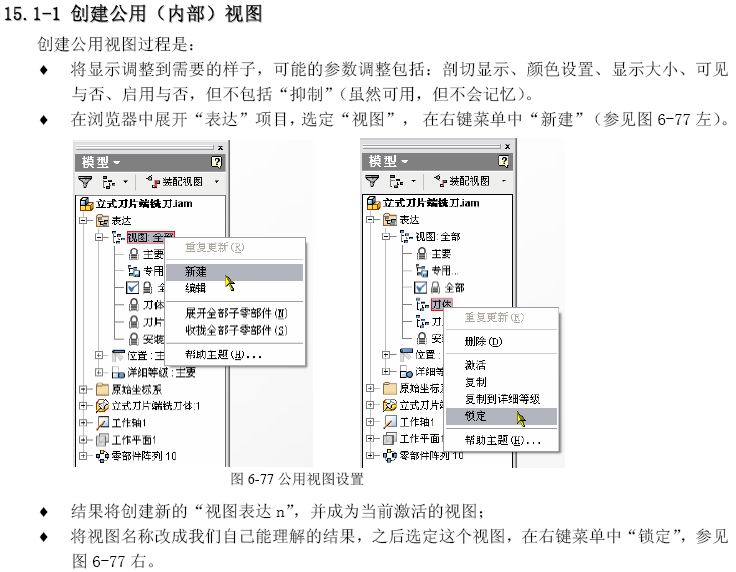

典型参见“立式刀片端铣刀.IAM”，这种“公用（内部）”视图的参数己保存在这个装配模型文件中。
