第2章 创建数字样机 (8)

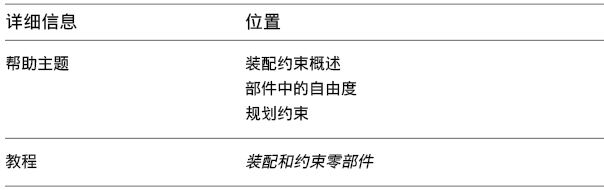

  2.3.2 装配约束
    装配约束确立零部件在部件中的方向，并仿真零部件之间的机械关系。例如，您可以：
■ 将两个平面配对。
■ 指定两个零件上的圆柱特征保持同轴。
■ 约束一个零部件的球表面与另一个零部件的平面保持正切。
    每次更新部件时，将强制执行装配约束。
    自由度
    部件中的每一个无约束的零部件都有六个自由度 (DOF)。它可以沿 X、Y 和 Z 轴移动，也可以围绕这些轴进行旋转。沿 X、Y 和 Z 轴移动的能力称作平动自由度。围绕各个轴旋转的能力称作转动自由度。
    无论何时向部件中的零部件应用约束，都将删除一个或多个自由度。删除所有自由度 (DOF) 后，零部件即受到完全约束。在 Autodesk Inventor 中，您不需要完全约束部件中的所有零部件。
    验证部件中零部件的自由度的步骤：
■ 从“视图”选项卡的“可见性”面板中选择“自由度”。
■ 在图形窗口中拖动零部件。部件中的其他零部件将基于现有约束移动。

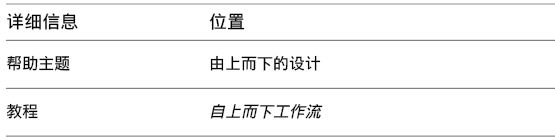

  2.3.3 自上而下设计

    自上而下设计技术（也称为骨架造型）会集中控制您的设计。该技术可以有效更新您的设计并对您的设计文档的破坏最小。

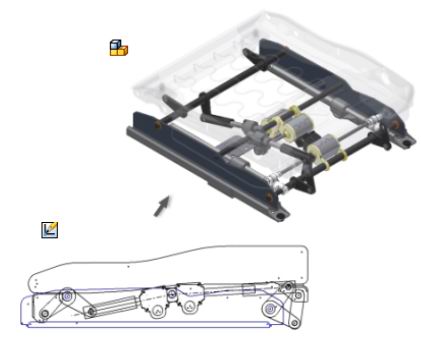

    自上而下设计从布局开始。布局是二维零件草图，也是设计的根文档。您创建一个布局，来表示部件、子部件、平面图或相等物。在布局中，您使用二维草图几何图元和草图块来表示设计零部件。您可以在布局中放置这些零部件以评估设计可行性。










     当您满足布局状态后，您可从草图块生成零部件。该过程（也称为“推”衍生）生成与布局草图块相关联的零件和部件文件。当更改草图块定义时，您的零部件文件会自动反映更改。
    试验自上而下设计以体验真正关联的设计的功能。

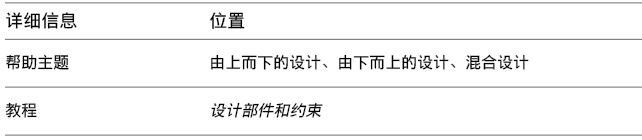

  2.3.4 在位创建子部件
    在部件环境中，可以添加现有零件和子部件来创建部件，也可以在位创建新零件和子部件。
    零部件（零件或子部件）可以是未使用的草图、零件、曲面或它们中两者的任意混合。
    当在位创建零部件时，可以执行以下某一操作：
■ 在某一部件基准平面上绘制草图。
■ 在空白空间中单击以将草图平面设定为当前照相机平面。
■ 将草图约束到现有零部件的面上。
    在位创建子部件时，将定义一个空的零部件组。新子部件将自动成为激活的部件，您可以使用已装入的零部件和在位零部件填充该子部件。重新激活父部件时，该子部件将被视为父部件中的一个单元。
    也可以在浏览器中选择相同部件级别的零部件，然后单击鼠标右键并选择“零部件”→“降级”将它们放到新的子部件中。要求您指定新文件名称、模板、位置和默认的 BOM 表结构。然后，可以通过在浏览器中拖动零部件在部件级别之间移
动它们。
    大型部件中可以嵌套许多层子部件。通过规划和建立子部件，可以有效地管理大型部件的构造。您可以创建与目标制造架构相匹配的子部件，以便于创建部件文档。
