       第2章创建数字样机 (7)

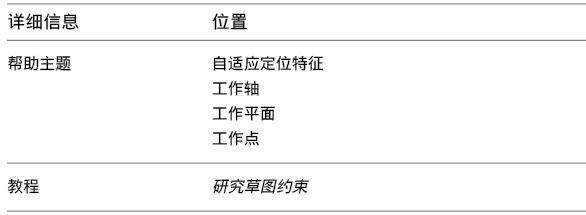

  2.2.5 定位特征
    定位特征是抽象构造几何图元，可用于在其他几何图元不足时创建和定位新特征。要固定位置和形状，可以将特征约束到定位特征上。
    定位特征包括工作平面、工作轴和工作点。可以从选择的几何图元和选择的次序来类推适当的方向和约束条件。
    定位特征命令提供了屏幕提示，帮助您进行选择和放置。用户可以：
■ 在零件、部件、钣金和三维草图环境中创建和使用定位特征。
■ 使用并参照工程图环境中的定位特征。
■ 将定位特征投影到二维草图中。
■ 创建内嵌定位特征可以帮助用户定义三维草图或放置零件或部件特征。
■ 使定位特征自适应。
■ 打开或关闭定位特征的可见性。

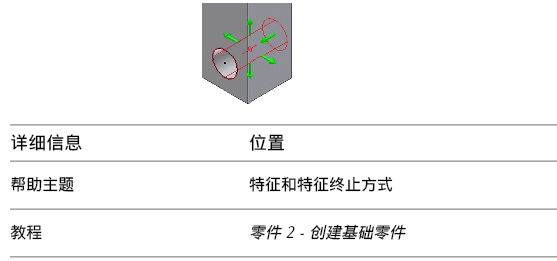

■ 拖动以调整工作平面和工作轴的大小。

  2.2.6 编辑特征

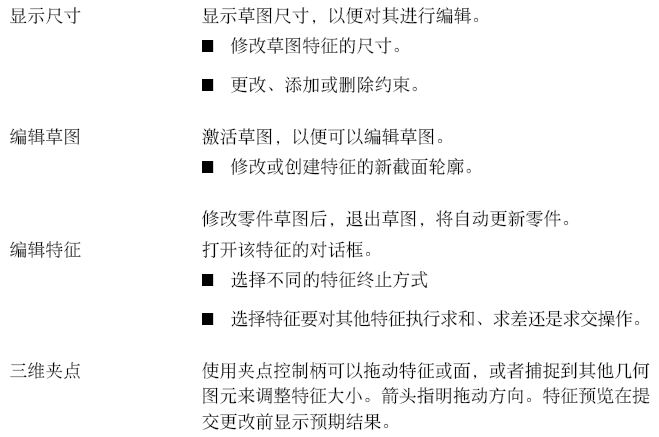

    在浏览器中，在特征上单击右键，然后使用菜单中的若干选项之一来修改特征：

  2.3 部件

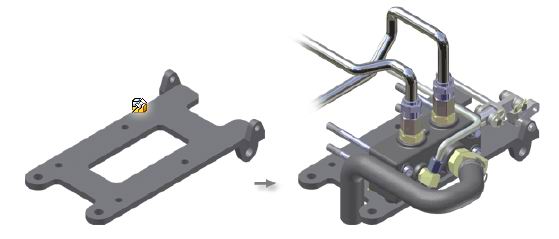

    部件装配结合了在部件中装入现有零部件，和在部件环境中在位创建其他零部件的策略。在典型造型过程中，已了解某些零部件设计并使用了某些标准零部件。创建设计以满足特定目的。

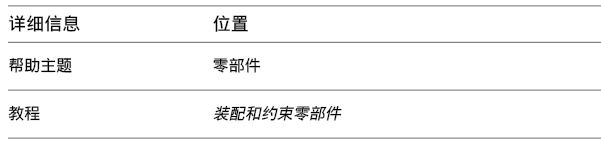

  2.3.1 装入零部件
    在部件环境中，可以添加现有零件和子部件来创建部件，也可以在位创建零件和子部件。
    零部件（零件或子部件）可以是未使用的草图、零件、曲面或它们中两者的任意混合。

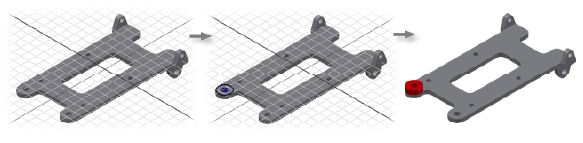

    当在位创建零部件时，可以执行以下某一操作：
■ 在某一部件基准平面上绘制草图。
■ 在空白空间中单击以将草图平面设定为当前照相机平面。
■ 将草图约束到现有零部件的面上。
    当一个零部件处于激活状态时，部件的其他部分将在浏览器和图形窗口中暗显。一次只能激活一个零部件。
    选择基本零件或子部件（例如结构件或基本板）作为部件中的第一个零部件。除了第一个装入的零部件以外，所有装入的零部件均未被约束和固定。您可以根据需要添加约束。

    装入到部件中的第一个零部件会自动固定（删除了所有自由度）。它的原点及坐标轴与部件的原点及坐标轴对齐。最好按照制造中的装配顺序来装入零部件。
    当您在部件环境中创建零部件时，创建的零部件会嵌套在浏览器中活动的主部件或子部件下。如果在位零部件的草图截面轮廓使用部件中其他零部件的投影回路，它将与投影零部件关联约束。

    将零部件拖到部件中
    通过将零部件拖动到打开的部件窗口中，只需一次操作即可在部件文件中装入多个零部件。
    将文件拖放到显示部件模型的图形窗口上。部件文件中将装入每个零部件的一个引用。所拖放的零部件显示在其接收部件的浏览器的底部。
