       第2章创建数字样机 (5)

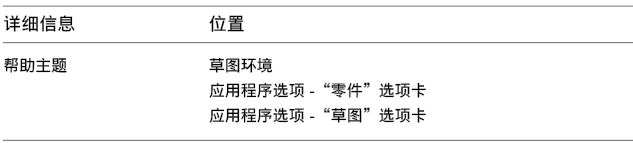

  草图环境
    创建或编辑草图时，所处的工作环境就是草图环境。草图环境由草图和草图命令组成。命令可以控制草图网格以及绘制直线、样条曲线、圆、椭圆、圆弧、矩形、多边形或点。
    打开新的零件文件时，“草图”选项卡即激活。草图命令以及要在其上绘制草图的草图平面将可用。可以通过使用模板文件或“应用程序选项”对话框的“草图”选项卡中的设置控制初始草图设置。
    创建草图时，草图图标显示在浏览器中。从草图创建特征时，浏览器中会显示特征图标，其下还嵌套有草图图标。当在浏览器中单击某个草图图标时，系统会在图形窗口中亮显该草图。
    从草图创建模型之后，可以重新进入草图环境，以进行更改或绘制新特征的新草图。在现有的零件文件中，首先激活浏览器中的草图。此操作将激活草图环境中的命令。可以为零件特征创建几何图元。对草图进行的更改将反映在模型中。

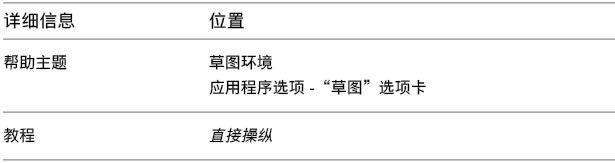

  动态输入
    草图环境中的动态输入在光标附近提供一个平视显示仪 (HUD) 界面，以帮助您将注意力集中到绘图区域。动态输入为“直线”、“圆”、“圆弧”、“矩形”和“点”草图命令启用。
    启用动态输入后，光标附近的值输入字段将显示随光标移动而动态更新的信息。可以在输入框中输入值，也可以在输入字段之间切换以更改值。
    您对草图的尺寸值感到满意后，这些值将自动应用到草图元素。这种在动态输入中自动创建和放置草图尺寸的功能称为存留尺寸。

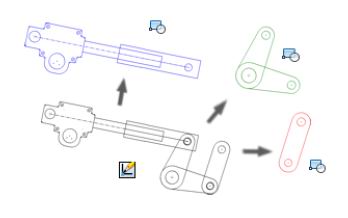

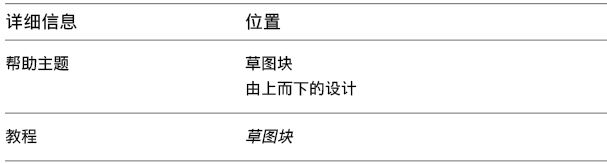

草图块
在许多部件设计中，刚体形状是重复的。您可以使用草图

块来捕捉此类形状作为固定集合，或在需要的地方放置该集合
的实例。
     您可以定义嵌套的草图块并放置这些块的柔性实例。这
些柔性实例保留指定的自由度，使它们可以仿真运动子部件。

    在二维零件草图中创建草图块，并且草图块只能由草图对象组成。草图块定义包含在“块”文件夹中，而草图块实例位于父草图下。您可以控制块定义和实例的外观及格式。
    在自上而下设计布局中使用草图块表示零部件。在创建草图块后，可以将块实例添加到布局中。在设计中多处位置添加零部件的方法具有快速性和关联性。对块定义的任何更改都将传递至所有块实例。

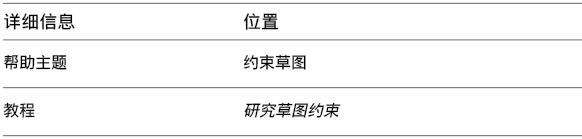

   草图约束
     约束可以限制更改并定义草图的形状。例如，如果直线受水平约束，则拖动它的端点将改变其长度，或者做竖直移动。但是，拖动不会影响直线的斜度。可以在以下项之间放置几何约束：
■ 同一草图中的两个对象。
■ 从现有特征或不同草图投影的草图和几何图元。
     绘制草图时，约束会自动添加到各种草图元素上。例如，如果创建直线时显示水平符号或竖直符号，则应用关联的约束。根据绘制草图的精确程度，可能需要用一个或多个约束固定草图的形状或位置。也可以向任何草图元素中手动添加约束。
     尽管可以使用欠约束的草图，但使用完全约束的草图更便于预见草图的更新结果。
