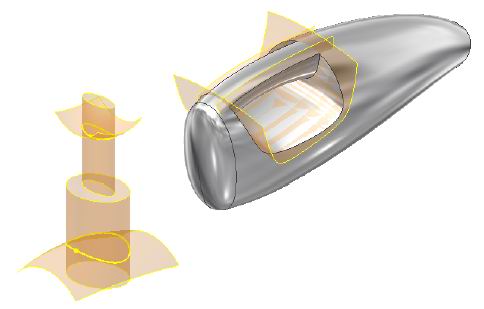

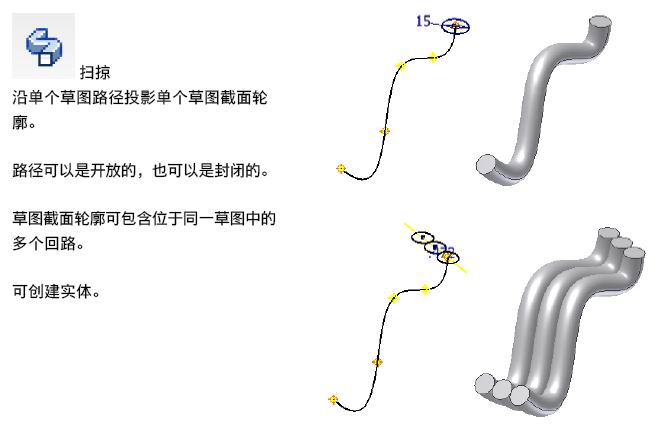

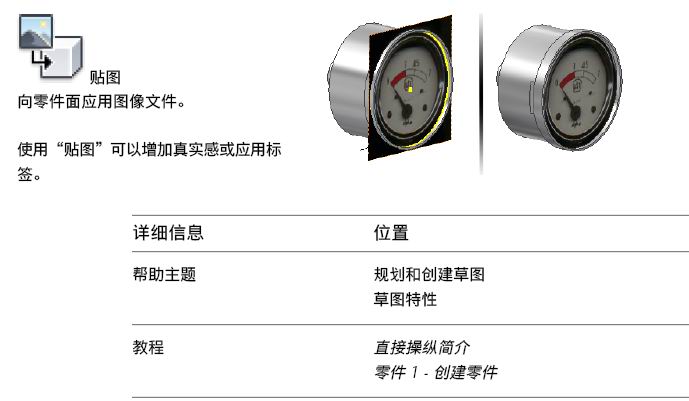

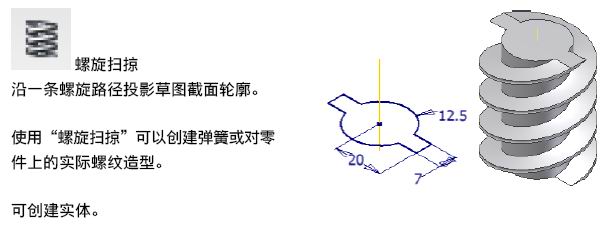

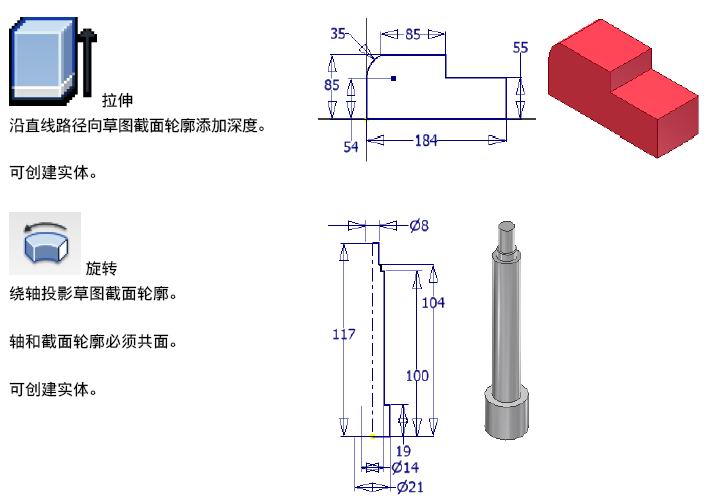

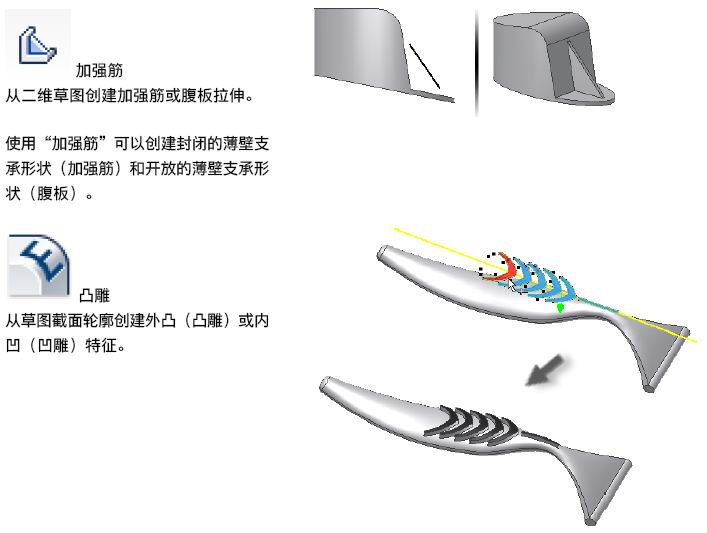

第2章 创建数字样机 (4) 2.2.1 草图特征 大多数零件都是从绘制草图开始的。草图是创建特征所需的特征和任意几何图元(如扫掠路径或旋转轴)的截面轮廓。零件的第一个草图可以是一个简单的形状。 草图零件特征取决于草图几何图元。零件的第一个特征(即基础特征)通常是一个草图特征。所有的草图几何图元都是在草图环境中使用功能区上的草图命令进行创建和编辑。您可以控制草图网格,并使用草图命令绘制直线、样条曲线、圆、椭圆、圆弧、矩形、多边形或点。 可以选择现有零件的一个面,并在上面绘制草图。将显示草图,并在其中定义笛卡尔网格。如果要在曲面上或在与曲面成一定夹角处构造特征,请先构造工作平面。然后在工作平面上绘制草图。 浏览器会显示零件图标,下面嵌套着其特征。默认情况下,曲面特征和定位特征是嵌套的或已使用的。若要为所有特征控制嵌套或曲面和定位特征的使用,请设定“应用程序选项”对话框的“零件”选项卡中的选项。若要基于每个特征替代使用,请在浏览器中的特征上单击鼠标右键,然后选择“使用输入”。 以下特征依赖于您创建的草图: ![]() ![]() ![]() ![]() 通过这些操作创建的模型通常是实体特征或形成封闭体积的新实体。 曲 面 可以使用其中许多操作来创建曲面。曲面可形成开放或封闭的体积,但没有质量。使用曲面可以定义形状,用作分割工具,或灌注零件体的特定外观。 ![]() 以下特征需要草图但不创建基础特征,因为它们取决于现有几何图元。 ![]() ![]() |
