       第2章创建数字样机 (3)

  2.1.8 资源中心零件

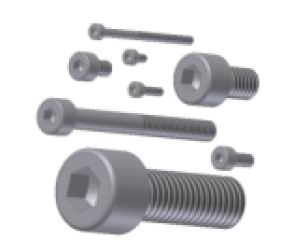

    Autodesk Inventor 资源中心库提供用于插入到部件中的标准零件（紧固件、型材、轴零件）和特征。
    资源中心库中包含两种类型的零件：标准件和自定义零件。在参数表中，标准件（紧固件、轴类零件）的所有零件参数都已定义为精确值. 自定义零件（型材、铆钉）的参数可在定义的值范围中任意设置。

资源中心库中的基本零部件是族（零件族或特征族）。族包含具有相同的模板和族特性并表示零件或特征的尺寸变化的族成员。

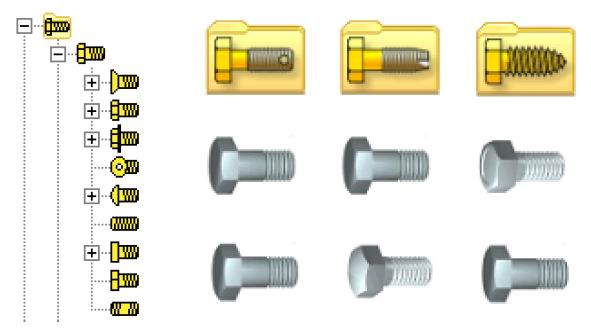

    族以类别和子类别形式排列。类别是零件类型的逻辑分组。例如，螺柱和六角头螺栓在功能上相关，并且嵌套在“螺栓”类别下。类别可以包含子类别和族。

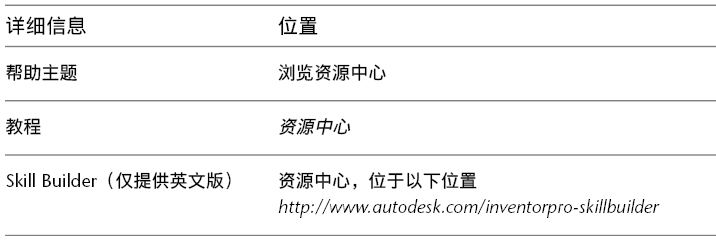

     使用资源中心环境可在设计过程中使用资源中心库零件。
■ 打开并查看零件族，然后选择族成员。
■ 将资源中心库中的零件插入部件文件中。
■ 将资源中心库中的特征插入零件中。
■ 使用“自动放置”将资源中心库中的零件以交互方式放置在部件文件中。
■ 更改已放置的资源中心库零件的尺寸。
■ 使用资源中心库中的零件替换现有的（以及非资源中心中的）零件。

  资源中心库
     资源中心库包含为资源中心库零件创建零件文件所需的数据。这种数据包括：
■ 为资源中心库零件提供模型的参数化.ipt 文件。
■ 包含零件参数值的族表格。
■ 有关包括族特性（例如，族名称、描述、标准、标准组织）的零件的说明。
■ 资源中心显示的预览图片。
     参数化.ipt 文件、描述文本和预览图片通用于一个族的所有成员。参数值集合则指定特定的族成员。
     标准资源中心库的集合可随 Autodesk Inventor 一起安装。标准库是只读的，不能直接进行编辑。您必须首先将零件复制到读/写库中。

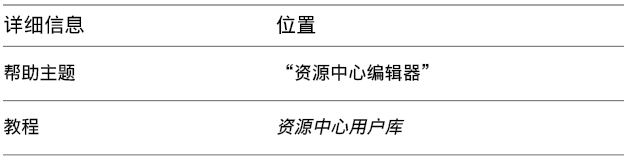

     使用资源中心编辑器来构建用户库并修改或扩展 Autodesk Inventor 安装随附的标准件。

  2.2 特征
    零件模型的构建块称为“特征”。存在四种基本类型的特征：
■ 需要草图的草图特征。
■ 修改现有几何图元的装入特征。例如，孔便是装入特征。
■ 用于进行构造的定位特征。

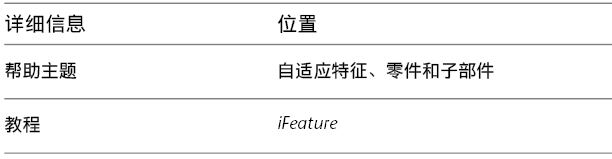

■ 表示常规形状并保存在可重复使用的库中的 iFeature。由表格驱动的 iFeature可表示不同形状配置。
     可以使用其中许多操作创建曲面以定义零件体的形状或外观。例如，可以使用曲面作为外壳中切割的终止平面。
     您可以通过返回特征的基础草图或更改创建特征使用的值来编辑特征的特性。例如，可以输入一个新的数值作为拉伸长度，以改变拉伸特征的长度值。也可以使用数学等式由一个尺寸衍生出另一个尺寸。
