       第2章创建数字样机 (6)

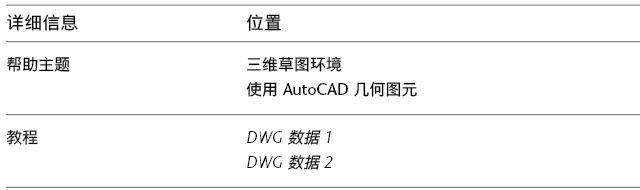

   草图中的二维 AutoCAD 数据
     在 Autodesk Inventor 中打开 AutoCAD? 文件时，可以放置二维转换数据：
■ 在新建的或现有的工程图草图上。
■ 作为新工程图的标题栏。
■ 作为新工程图的略图符号。
■ 在新建的或现有的零件草图上。
     可以将 AutoCAD (DWG) 工程图导入零件草图、工程图或工程图草图重叠图中。模型空间的 XY 平面中的实体放置在草图中。图形中的某些图元不能转换，如样条曲线。您可以选择将 AutoCAD 块作为 Autodesk Inventor 草图块导入。
    当将 Autodesk Inventor 工程图导出到 AutoCAD 时，转换器创建可编辑的AutoCAD 工程图。所有数据都放置在 DWG 文件的图纸空间或模型空间中。如果Autodesk Inventor 工程图有多张图纸，则每一张图纸都将保存为单独的 DWG文件。导出的图元成为 AutoCAD 图元，包括尺寸。
    您可以打开一个.dwg 文件，然后将选定的 AutoCAD 数据复制到剪贴板并将其粘贴到零件、部件或工程草图中。将在光标位置处导入数据。

  2.2.2 放置特征
    放置特征是常用的工程特征，使用 Autodesk Inventor 创建这些特征时不需要草图。通常仅提供位置和几个尺寸。
    标准装入特征有抽壳、圆角、倒角、拔模斜度、孔和螺纹。
    用于装入特征的命令位于“草图”和“模型”选项卡上：
    圆角将圆角放置到选定的边回路和特征中。
    倒角打断锐角边。从外部边去除材料并向内部边添加材料。
    孔将指定的孔（可以带螺纹）放置到零件中。
    螺纹在圆柱面或圆锥面上创建规则的锥形外螺纹和内螺纹。
    抽壳生成空心零件，其壁厚由您定义。
    矩形阵列创建矩形特征阵列。
    环形阵列创建环形特征阵列。
    镜像特征透过平面镜像不同类型的特征。
    对话框用于定义装入特征的值，例如“孔”对话框。

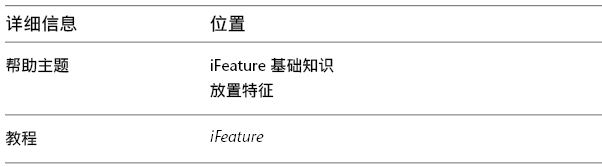

  2.2.3  iFeature
    iFeature 是可在其他设计中保存并重复使用的一个或多个特征。可以从任何草图特征创建 iFeature。草图特征的从属特征包含在 iFeature 中。在创建 iFeature 并将其存储在目录中后，可以将其从 Windows 资源管理器中拖出并放到零件文件
中。还可以使用“插入 iFeature”命令。

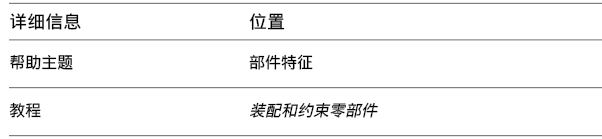

  2.2.4 部件特征
    部件特征类似于零件特征，除了您可以在部件环境中创建它们以外。它们可能会影响部件文件中的多个零部件，但是修改内容不会更改包含的零部件文件。如果使用了部件特征，请使用详细等级表达来排除不必要的零部件。参与件越多，文件就
越大，就需要更多时间来计算特征。通常在保存前先抑制部件特征。
    部件特征包括倒角、圆角、扫掠、旋转特征、拉伸、孔、移动面、矩形特征阵列、环形特征阵列和镜像。还包括用来创建它们的定位特征和草图。工作流和对话框与零件特征的相同。但是，某些操作不可用，例如为拉伸特征和旋转特征创建曲
面。
    可以编辑、添加、抑制或删除装配特征。也可以回卷装配特征的状态，添加或删除参与特征的零部件。
