       第2章创建数字样机 (2)

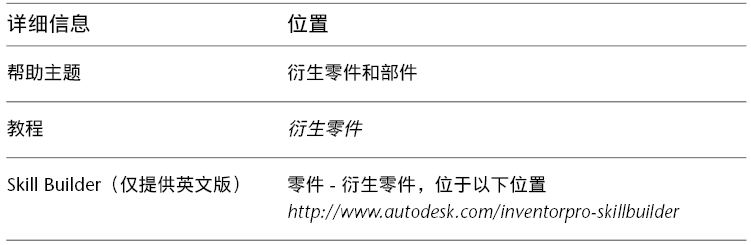

  2.1.4 衍生零件
    衍生零件是从现有零件或部件创建的新零件或实体。

    使用衍生零部件，可以：
■ 创建其他零部件的修改版本或简化版本。
■ 在空零件文件中，从其他零件或部件创建衍生零件。
■ 在多实体零件中，插入零部件作为工具体。
■ 镜像或者缩放零件或部件
■ 执行布尔操作。
    衍生零件可包含独立于父零部件的特征，并可以：
■ 由原始零部件或可禁用的链接驱动。
■ 用于执行缩放和镜像操作。
■ 衍生自特定的部件详细等级。
■ 用于对部件执行加减操作。
■ 多实体零件文件中作为新工具体插入的现有零部件。

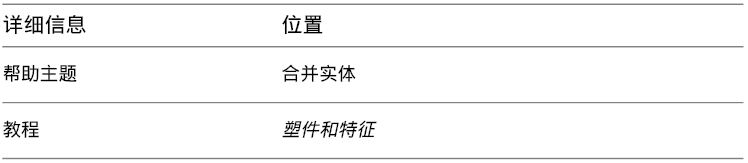

  2.1.5 多实体零件

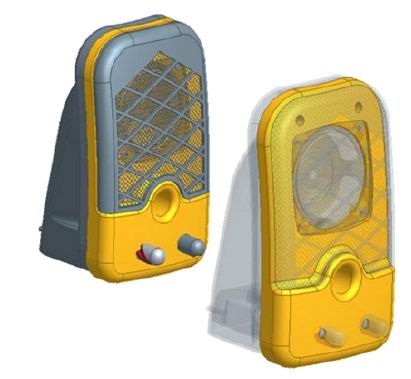

    在塑件设计或有机模型中，多实体零件用于控制跨越多个零件的复杂曲线。

    多实体零件是一种中心设计，由可导出为独立零件文件的实体中所包含的特征组成。
    您可以使用“衍生零部件”命令向多实体零件文件插入零部件。使用“合并”命令执行布尔操作。

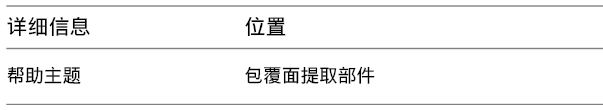

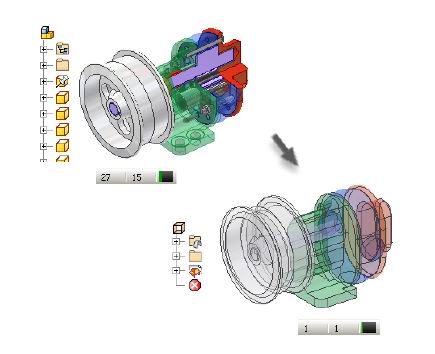

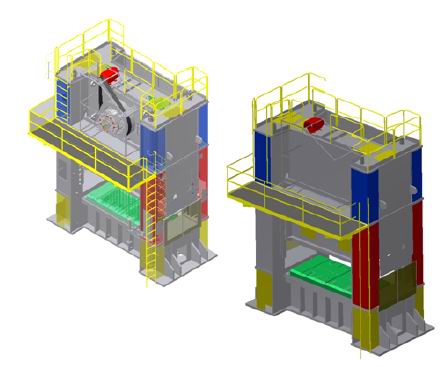

  2.1.6 包覆面提取零件
    包覆面提取零件使用衍生的零部件机构从部件创建简化的零件文件。“包覆面提取”命令使用基于面和零部件删除的规则以及孔修补来简化部件。在使用部件的过程中，包覆面提取曲面组合（默认设置）用作的替换详细等级时，占用的内存较少，却能提供最佳的性能。

    使用包覆面提取，可以：
■ 创建部件的包覆面以向外部组（例如 AEC）提供信息。
■ 创建在使用部件时占用较少内存却提供更好性能的零件。
■ 创建通过隐藏孔和零部件来保护知识产权的零件。
■ 创建简化的零件以用作自己部件中的替换详细等级。
  注意：包覆面提取零件是从部件创建的，可从该部件中删除零件和小特征。使用包覆面提取零件可简化设计或保护知识产权。

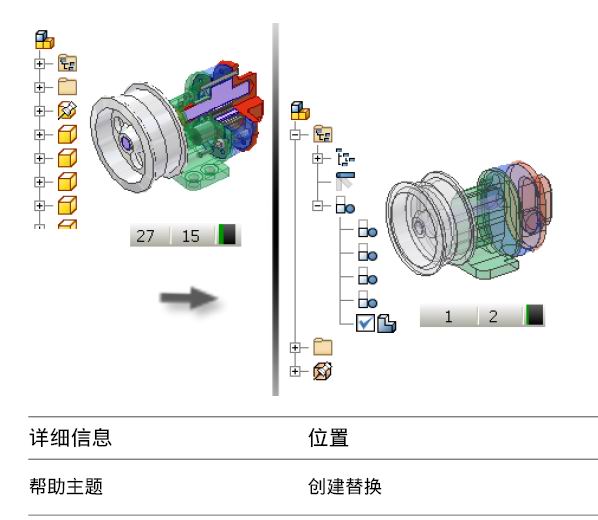

  2.1.7 部件替换零件
    部件替换零件是部件的简化表达。可从磁盘上的任意零件文件创建，或在自己部件中在位衍生。可以在部件中创建包覆面提取替换零件以减小文件大小和复杂性。
