第5节 晶体构造的几何理论(2)

     （3）十四种空间格子

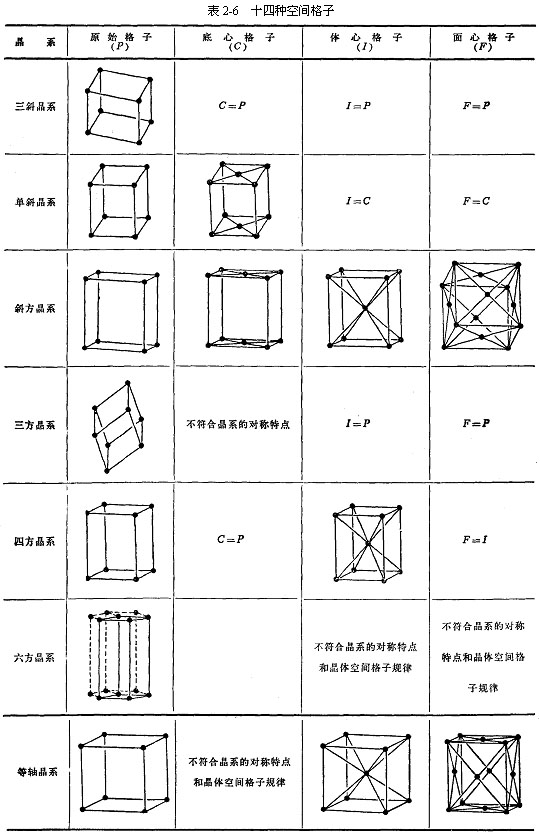

    综合考虑单位平行六面体的划分和附加结点的类型，七个晶系空间格子的基本类型共有十四种。最初由布拉维导出，称为十四种布拉维格子。其在各晶系存在的情况如下，相应图形示于表2-6。

   ①三斜晶系：三斜原始格子；
   ②单斜晶系：单斜原始格子，单斜底心格子；
   ③斜方晶系：斜方原始格子，斜方底心格子，斜方体心格子，斜方面心格子；
   ④三方晶系：三方原始格子(即三方菱面体格子)；
   ⑤四方晶系：四方原始格子，四方体心格子；
   ⑥六方晶系：六方原始格子；
   ⑦等轴晶系：立方原始格子，立方体心格子，立方面心格子。
   按照单位平行六面体的7种划分和四种结点分布类型，空间格子本应有7×4=28种，实际存在却只有14种。这是因为某些类型的格子彼此是重复的，还有一些格子不符合该晶系的对称。
   2.5.2晶胞的概念

   晶胞是指能够反映整个晶体结构特征的最小结构单元。一般情况下，晶胞的几何形状、大小与对应的单位平行六面体是一致的，并可由同一组晶格常数来表示。但单位平行六面体与晶胞的区别是：单位平行六面体是由几何点构成，而晶胞则由具体的、有物理化学属性的物质点组成。
   由于晶胞是晶体结构的基本组成单位，所以从一个晶胞出发，就能借助其平移而重复出整个晶体结构，因此描述某个材料的晶体结构一般就是阐明它的晶胞特征。有时描述晶体结构也需要用到与单位平行六面体不相对应的晶胞，此时我们称它为大晶胞，对于大晶胞通常都具体予以说明。
