13.7 尺寸公差表达设置

   从设计表达的需要看，应分为“公差定义”（包括标准公差、自由公差和自定义公差），用于模型创建的设置； 以及“公差的表达”，用于工程图中的设置。

   在模型中定义公差、或者对工程图尺寸添加公差， Inventor都是可以完成的，但是这里边有一个与设计需 要不一致的机制：Inventor能做公差的定义而不能完成 这个定义的工程图表达方式控制，这多少有些意外。

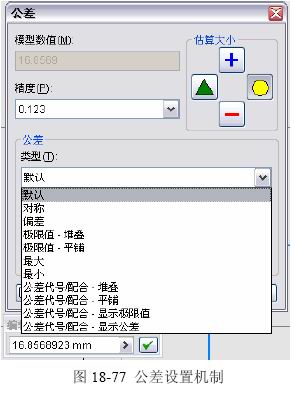

   参见图18-77，可见Inventor在模型环境和工程图环境有共同的这类机制。


   例如设置了标准公差h7，在工程图中将按“公差代号/配合-显示公差”的模式定义，这是 在设计中定义尺寸公差惯用的模式，但是这不符合多数工程图的需要。

   为了使工程图表达符合需要，我们常会选定这个尺寸，右键菜单“编辑”，之后“精度和公 差”-〉“偏差”。结果在工程图中的尺寸就是我们需要的样子了。

   可是且慢，问题出在模型中更改公差后的工程图表现：那就是没有跟随改变。因为你把公 差设置成（而不是把表达设置成）“偏差”模式了。

   目前的Inventor还没有合适的解决方案。
   对付的办法，是选定这个尺寸，右键菜单“编辑”，之后“精度和公差”-〉“公差代号/配合-显示公差”（取出模型新的公差）-〉“偏差”（借用新的偏差值），才能解决问题。

     13.8 尺寸标注要素设置

   几乎所有的参数都需要调整。

   箭头：箭头宽度与粗实线相等，长度为4倍宽度，于是是0.7宽、3mm长，这与Inventor

默认的设置不同。

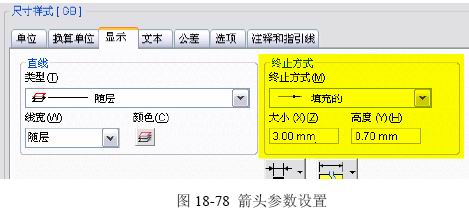

   但可以调整成正确的结果，参见图18-78的设置参数。

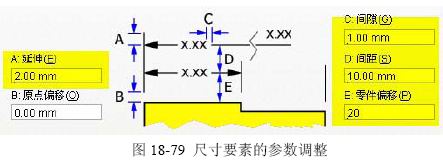

   尺寸线和尺寸界线：参见图18-79，标记出的参数需要调整。 其中“D：间距”本不需要直接设置，应当是尺寸文字的倍数才对…


     13.9 关于角度尺寸设置

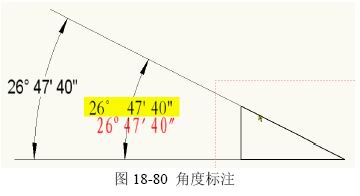

   这是一个很奇怪的现象，用“仿宋GB2312”做尺寸标注的基础字体，在前边的应用中基本上没什么问题，而单独在角度标注中就又出问题了。参见图18-80。

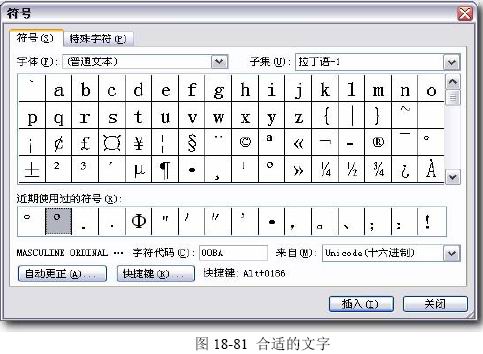

   标记出的就是用“仿宋GB2312”字体的结果，尤其是“o”符号，后边的间距过大，本身又太小（晒图之后可能是个黑点）；但是我们自己在Inventor中用文本书写的同内容的文字（红 色）则可以做到正确，因为我们使用了合适的符号，参见图18-81，这是“o”的来源。


   如果使用西文字体标注，可能正确，例如图中最左侧的标注。但是在同时具有中文字的条件下，能不能像ACAD-SHX那样分别设置两种字体并组合，目前还没有确切的解决方案… 可见 这不仅仅是中文字体的问题，结论因此比较意外：“Inventor的作者在这里没能用好TTF字体的相 关符号”？

     13.10 关于剖切线和箭头设置

   这个看似简单的设置，因为Inventor本身的隐藏机制，变得有些麻烦。

   工程图现有规则：
   其中剖切线有三个组成：短的粗实线（剖切路径端部表达）、标准的箭头（包括一段细线），文字，参见图18-82。这些构成的参数应当与当前的 尺寸标注样式设置一致，起码箭头应当一致。


   Inventor的现有规则：
   但是实际上Inventor不是这样设置的。

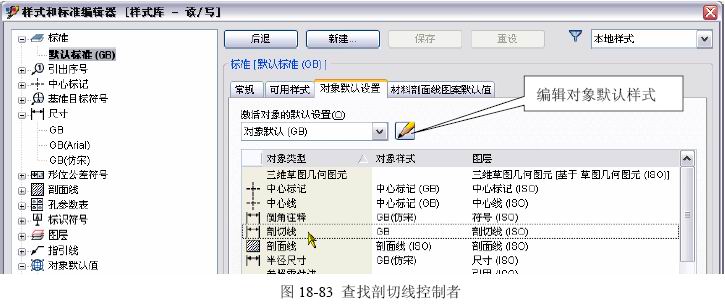

   默认是把尺寸标注与剖切线两者分开成两个样式来管理。而剖切线则不能像尺寸那样，选 定后在右键菜单中“编辑尺寸样式”，或者在工具栏的样式栏目中能知道具体的样式定义，这两 处都没有表达，所以不能直接找到相关的样式，但是可以在另一个位置上找到，参见图18-83。

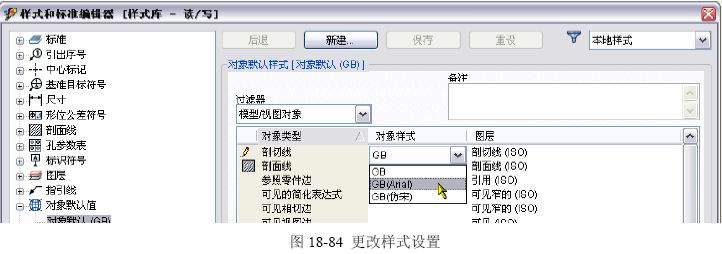

   想改变这个设置，可按下“编辑对象默认样式”按钮，之后在图18-84的界面中将过滤器设 置成“模型/视图对象”更改剖切线依据的样式设置。


    用户的对策：

   为了将就Inventor这种规则，只好我们来改变自己的规则：先设置好一个尺寸标注样式， 再设定Inventor用这个样式控制剖切线的参数，就能关联着借用其中箭头的设置参数了。

   另一方面，作为剖切线端部的粗实线短线，Inventor的规则是：其长度和宽度是与剖切线 宽度设置相关而不能单独调整，短线宽度是剖切线宽的2倍、长度是8倍。这种不能更变的规则， 造成无论怎样剖切线也不符合要求的结果。

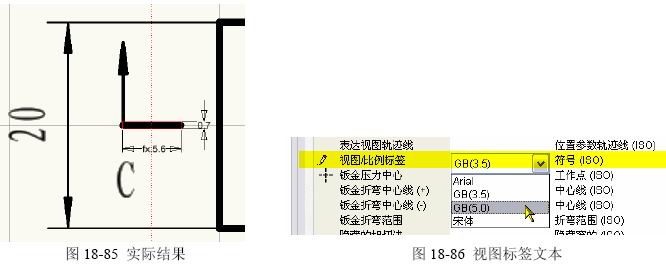

   最后，相对比较合适的设置，是在图层中将剖切线宽度设置成0.35mm。结果参见图18-85， 显然，短线的宽度已经对了、可箭头的直线部分可就粗了。结果GB要求的剖切线箭头与尺寸箭 头一致，现在也就没办法完全做到了…


   另外还有个独立的问题，就是视图（包括剖视图）的标签文本，Inventor默认的样式也不合适，文字比较小。解决方法是界面的“视图/比例标签”项目中，按照类似图18-86的设置，将其字体直接设置成当前尺寸样式的公称尺寸字体。

   注意：
   一个必须注意的现象：做完了剖视图，之后改变剖切线图层等参数，图样并不会更新；需要拖动一下剖切线才能使用新的参数。
   按工程图的规则，不同的条件下，剖切线可能有不同的表现需要：
   极其简明的情况，不出现剖切线、也不出现剖切标记（A-A…）。在Inventor中能做到；
   比较复杂的情况，例如复合展开剖，这种两条以上折线组成的剖切路径，需要完全出现所有的端部标记，甚至出现中间连线，这Inventor也能实现；
   对于上述两者中间的情况，如果投影方向唯一而不可能被误解，可不绘制剖切线的箭头。这就麻烦了，因为我们不能实现两套设定剖切线表达参数的可能性。

     13.11 明细栏框格大小设置

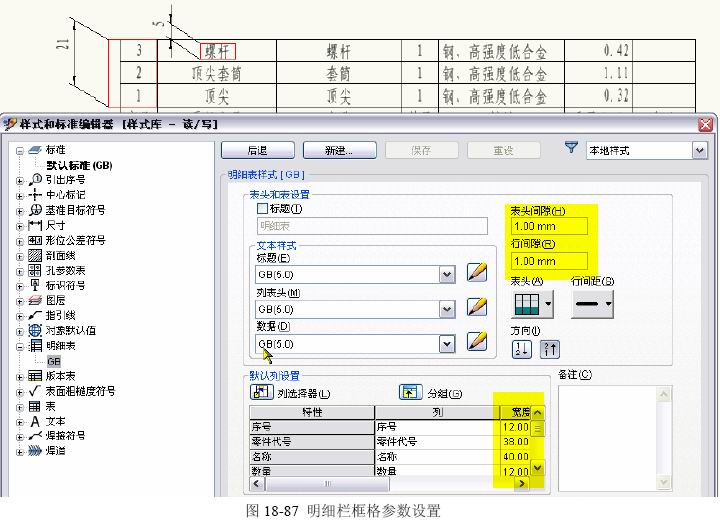

   Inventor默认的设置都不合格，需要调整，参见图18-87。


   在所有的文字都使用了前述设置参数下的“GB(5.0)”文字样式条件下，框格高度是将“行 间隙”设置成如图18-87的1.0mm，则框格高度就是GB要求的7mm了。至于这个“行间隙”，应当 是文字高度基础上、框格在文字上下方预留的空白高度。
