1.5 部件选项卡

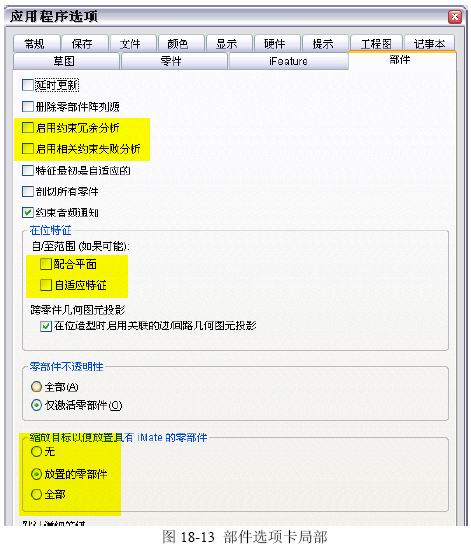

   参见图18-13，其中被标记的部分参数，默认值并不合理，一般情况下需要更改。


  ◆启用约束冗余分析

   无效：默认值，跳过分析冗余约束和自由度。仅在显示自由度符号时才会更新自由度分析。    有效：将执行分析，在发现冗余约束时提示用户；不显示自由度也将对其进行更新。
   应当使其有效，以便监控装配约束是否出现冗余。

  ◆启用相关约束失败分析
   有效：约束失败将进行分析，并标记出相关的装配约束。
   无效：默认值，不进行分析和标记。
   应当使其有效，以便监控装配约束是否有矛盾。

  ◆配合平面/自适应特征

   这是个很奇怪的机制：按Inventor自己的说法：“构造特征得到所需的大小并使之与平面配 合，但不允许它调整。当其构造的基础平面改变时，自动调整在位特征的大小或位置”。

   从这个意思推测，似乎与跨零件特征终止、自适应等事情相关，而且默认的结果是“不支 持自动关联更新”。可见，默认值绝不是我们需要的结果。

   必须使这两个开关有效。

  ◆缩放目标…

   这也是个很奇怪的机制：按Inventor自己的说法：“设置图形窗口在放置具有 iMate的零部 件时的默认缩放方式。单击以选择所需的显示缩放选项”。只根据Inventor 自己的说明，可能不 明白这是什么。补充解释如下：

   默认状态是：插入一个需要进行iMate匹配的零部件、并匹配成功，将全屏的放大显示这 个被插入的内容。这显然是个不必要而且造成麻烦的机制，这样一来其他结构基本上看不到了。

   建议设置成“无”。

      2.自定义菜单和工具面板

   在菜单中，“工具(T)”-〉“自定义(C)…”。

   Inventor正在逐步扩大用户可定制的范围，使软件能够更加适合专业设计的需求。这是个 明显的进步。以下将以需要（而不是以功能本身的解释）为线索，介绍这部分。

     2.1 环境选项卡

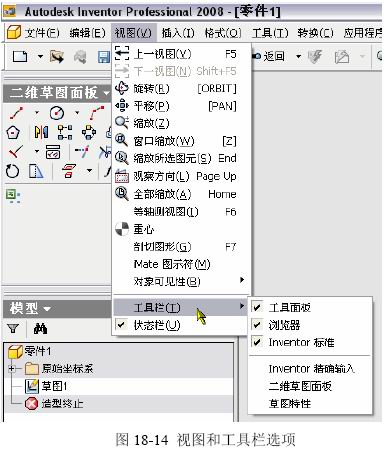

  设置Inventor各种环境下,需要显示的默认工具栏和工具面板；这些设置也可以从“视图”菜单和工具面板下拉菜单中进行，参见图18-14。


   在“环境”选项卡中的设置更改，不会 对当前的文件和窗口起作用，要在打开下一 个文件时启用。

   对于多数应用来说，Inventor 默认的 环境设置应当是很合适的，不需要做什么改 动。如果改动，可能产生操作逻辑上的混乱。

     2.2 工具栏选项卡

   设置工具栏和工具面板的详细参数，例如：名字、新建、删除、固定显示、提示文本显示 等等。设置结果立即生效。对于多数应用来说，Inventor默认的环境设置应当是很合适的，不 需要做什么改动。如果改动，可能产生操作逻辑上的混乱。

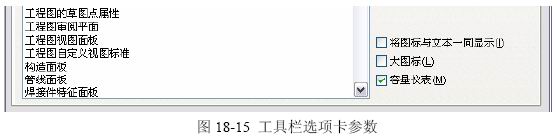

   其中（参见图18-15）有几个需要解释的机制：


  ◆将图标与文本一同显示

   这个机制与在工具面板右键菜单中的同名选项作用相同，属于两处控制同一个结果。

  ◆大图标
   使用大号工具按钮图标。

  ◆容量仪表
   参见图18-16，Inventor界面右下角的提示信息是否显示。


     2.3 命令选项卡

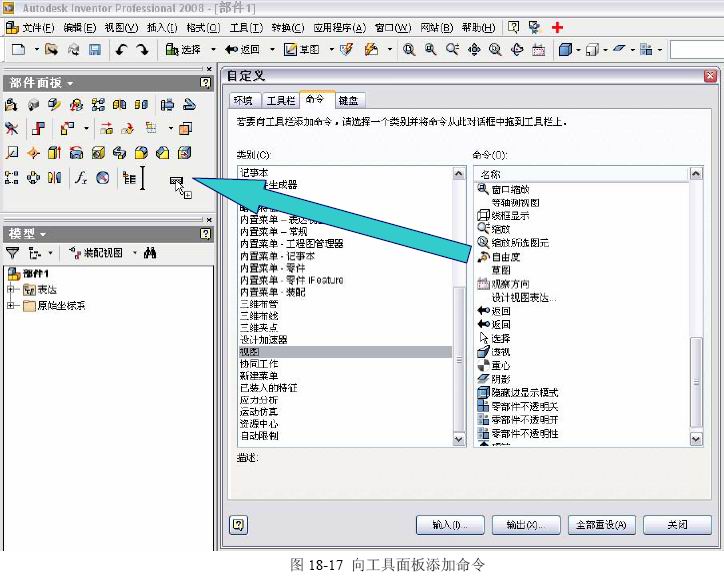

   参见图18-17，能向工具栏或工具面板添加或者移除所选命令图标。


   这是用户根据自己的需要，调整现有工具面板的内容。
   例如，在装配工具面板中，想添加“自由度”工具图标，以方便使用。原来这个功能需要在菜单中“视图(V)”-〉“自由度(D)”两次操作才能用。
   设置过程：
   使当前工具面板为“部件面板”，在“命令”选项卡的“命令”栏目中选定“自由度”并拖放到工具面板中。如果Inventor接受了这个位置，在光标左侧会有一条黑色竖线.
   反向的操作可以在工具面板中移除原有命令。

     2.4 键盘选项卡

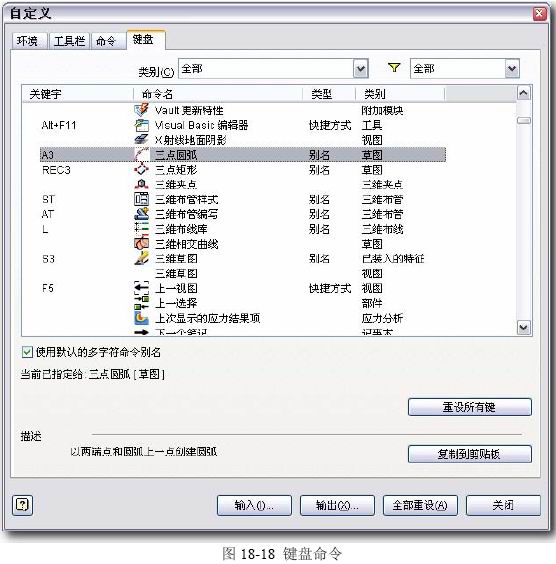

   用于设置命令的简化名和快捷键组合，参见图18-18。这将使草图环境下，键入“A3”则 启用三点弧绘制命令。

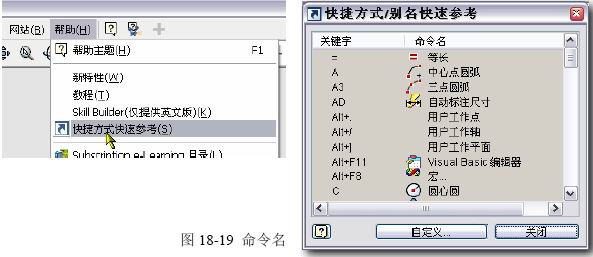

   参见图18-19，这是查找全部命令键盘名的方法（图18-19左）和结果（图18-19右），可见 以“A”开头的简化命令名有好几个。


   这种情况下，如果想使用“中心点圆弧”命令，需要键入“A+回车”，而使用“三点圆弧” 则只要“A3”不需要回车。在这种机制下，是否需要回车，就只好用户自己记忆了…

   Inventor 会在键入命令过程中在界面左下角显示某些提示。

   对于Inventor 目前的状态，还没能完全建立AutoCAD 风格的命令行交互规则，建议单纯使 用菜单和工具栏更为合适。

      3. 附加模块管理器

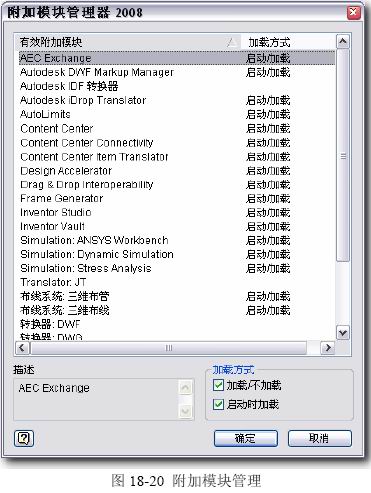

   Inventor 软件的体系架构,可以使用许多的Add-In类型的附加模块，以扩充其自身的能力。    在菜单中：“工具”－〉“附加模块”启用这个机制，在其界面（参见图18-20）中列出了在Inventor中安装的附加模块。而用户也能根据需要加载或卸载列出的这些附加模块。

   建议把不用的模块卸载，并设置在启动 时也不加载。这可能明显减少Inventor对 运行资源的消耗。

   这些模块的“描述”栏目的有些内容不很清楚，下面作一些补充解释：

 ◆ACE Exchange：把Inventor的模型转换到以AutoCAD为基础的、以建筑设计为应用方向的软件中(AutodeskBuild System)可用的DWG格式的三维模型。

 ◆Autodesk DWF Markup Manger：DWF 注释与标记管理模块。

 ◆Autodesk IDF转换器：印刷电路版设计数据和Inventor数据转换模块。

 ◆AutodeskiDropTranslator：直接导入网络上的*.ipt 或者*.SAT 文件到 Inventor 中使用的模块。

 ◆AutoLimits：设计数据“自动限制”模块。

 ◆Content Center：资源中心模块界面程序包。若不加载，则工具面板上没有CC的按钮。

 ◆Content Center Connectivity：与服务器连接的模块。

 ◆ContentCenterItemTranslator：管路设计、设计加速器，在引用资源中心内容时， 需要这个必要的转换器才能行。因为资源中心并没有完全涵盖所有模块的资源引用需要。

 ◆Drag & DropInteroperability：几何模型动态拖动修改模块。

 ◆Simulation:ANSYSworkbench：将结果输出到ANSYS workbench文件的模块。

 ◆Simulation:DynamicSimulation：运动仿真模块。

 ◆Simulation:StressAnalysis：有限元分析模块。

 ◆转换器：DWF：DWF文件生成模块。

 ◆转换器：DWG：DWF文件生成模块。

 ◆转换器：DXF：DXF文件生成模块。
