      11.1 设置绘图输出的纸张等参数:

  ◆绘图机设置:

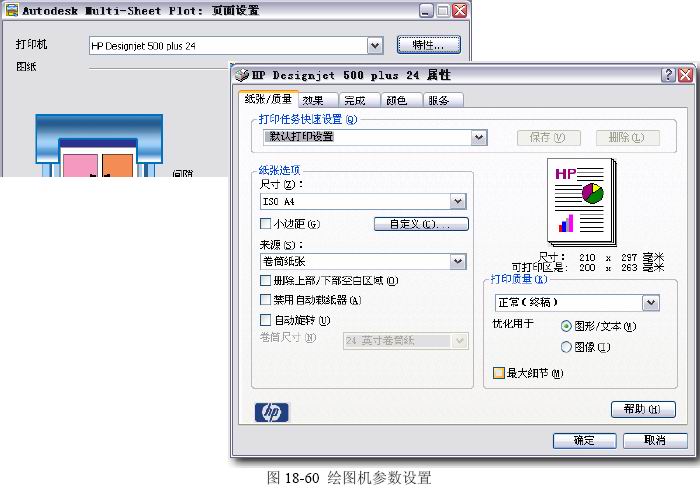

   这是选择要用的绘图机。按下“特性”按钮之后,将弹出绘图机自己的参数设置界面,可设置自己的纸张大小,绘图输出详细参数等…参见图18-60。


  ◆绘图输出的图纸参数设置:

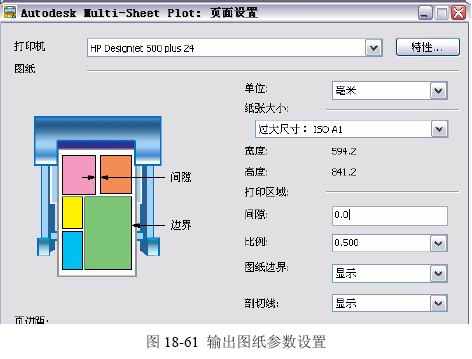

   这不是绘图机自身的设置界面中的设置,而是AMSPlot的“二次设置”。参见图18-61的局部界面,设置单位、出图时纸张尺寸等配置。


  1)单位

   这是为设置界面中的数据指定默认单位,可以使英寸或毫米。
   这个数据并不是直接取自绘图机的设置,因此可能会与绘图机本身的数据单位不一致,强

烈建议遵从绘图机的设置,设置成与绘图机一致的单位,防止造成意外。

  2)纸张大小
   设置拼图所依据的纸张可用区域大小,当前打印机所支持的纸张尺寸均会列出。
   对于拼图输出的需求,是利用绘图机现在实际上安装的纸张大小,而不是有可能安装的纸张大小。但这个参数的默认值是取自绘图机的设置,因此强烈建议保持不动,以防止拼图结果与 绘图机的硬件现状不一致造成问题。

  3)打印区域-间隙
   同一张纸上不同图纸框之间的间隔大小。可用范围是0-25.4。
   Inventor的Help中说“如果为空白,则将使用上一次出图的间隙,如果这是第一次出图, 则使用零”。这是错误的解释,实际上应当是:间隙值设置不可以是空白,必须有数据,在“下 一步”按钮按下后会做检测这个数据的,参见图18-62。


   而零间隙的设置应当不用于实际的绘图输出,零间隙将导致相邻工程图框重合,而不可能预留足够的剪裁误差。

   4)打印区域-比例
   设置绘图输出比例,默认为0.5的缩小比例。 这是考虑到绘图输出的大多数是审图用,审图为了省纸,一般会用0.5的缩小比例。

  5)图纸边界
   设置是否要绘制出参与输出的工程图自身的边界线。也不是“显示”或者“隐藏”,而是“绘制”或者“不绘制”。一般条件下应当绘制。

  6)剖切线

   本地化的错误,原文是CutLine,应是“剪裁线”。这是多图纸输出后的剪裁线,用于指导 后期图纸剪裁。

   实际上,正确的设计应当是:只需要绘制出整张输出结果内部的这些剪裁线,与整张大图 纸周边重合的剪裁线不必绘制。目前,如果不绘制,则内部的剪裁线就没有,未来剪裁不方便; 如果绘制,外部的剪裁先必须绘出,绘图机可能会因为走纸边的宽度预留而自动缩小图纸大小, 造成多张图纸中与大图纸等宽的图会比真实尺寸小一些。

   7)页边距
   界面中的标示很清晰了。默认页边距由绘图机自身的参数决定,而可用的页边距限制在于12.7mm以内。强烈建议遵从绘图机的设置。

     11.2 注意事项:

   这个设置页面中,夹带了一些绘图机的控制参数,这是一种不合理的设计。对于典型的设 计部门绘图输出机制,有下面的几个要点:

 1)绘图机放在资料室,由专人管理和操作。

 2)绘图机用纸的种类和尺寸,由专人设置而且基本上不会改变。

 3)绘图机最大纸张输出长度是利用现有硬件的性能,基本上不会改变。

 4)资料室内部不可以随便进入,绘图机参数设置也能由资料室管理人员进行。

 5)绘图需求经过局域网向资料室绘图机的控制计算机发送,自动或者人工排队输出。

 6)发送申请者从资料室取回完成的图(审查讨论)或将图剪裁入库(正式图)。 可见,对于正规的设计管理机制,绘图申请者(AMSPlot的使用者),并不会涉及到绘图机参数的改变,也不允许做什么改变。可见这个拼图输出机制,是在图形文件与绘图机之间的控制环节。实际上的操作应当是:

  ◆面对图形文件:
   要完成选定、识别、拼接的动作,而拼图计算用图纸大小将直接取自绘图机当前的设置。这个设置多数是绘图申请发送者无权更变的。

  ◆面对绘图机:
   要完成取出现在的相关参数(可用图纸的长和宽、黑白还是彩色、单位制…)并在用户界面显示出来,供参考和作为限制条件,而这些绘图申请发送者也是无权更变的。
   目前的设计机制,是将这些绘图申请发送者必须设置的、无权设置的参数都混在一起了,很容易出错的…

     11.3 要输出的工程图选定:

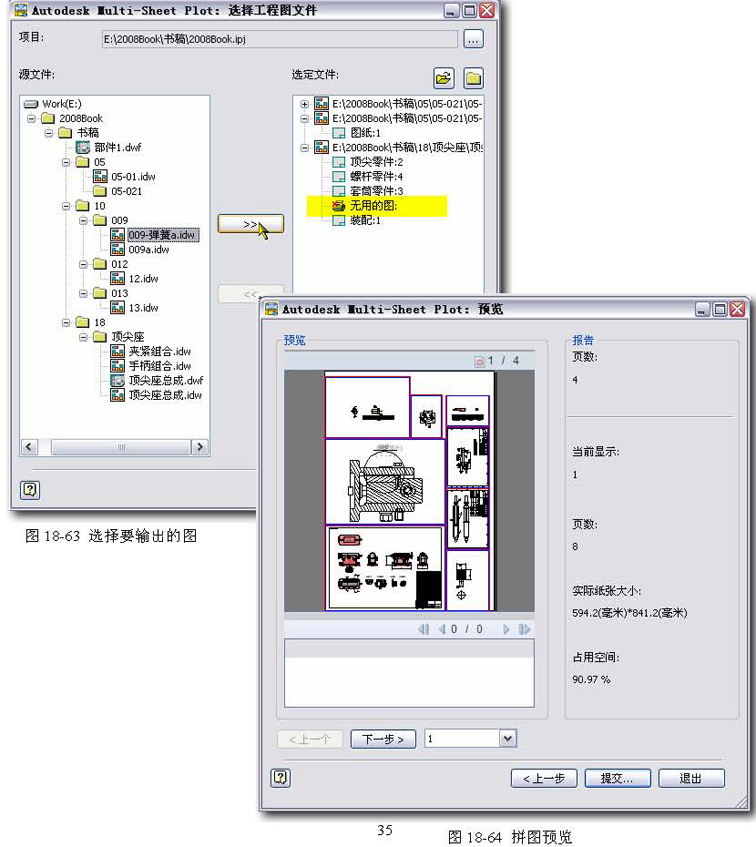

   参见图18-63,选择要输出的图形文件。

   从图中可见,在工程图中被设置成不需要打印的图纸,可以识别并标记出来。在“下一步” 之后,将进行自动拼图处理并发出进度报告。之后显示拼接后的结果,参见图18-64。

     11.4 实施绘图输出

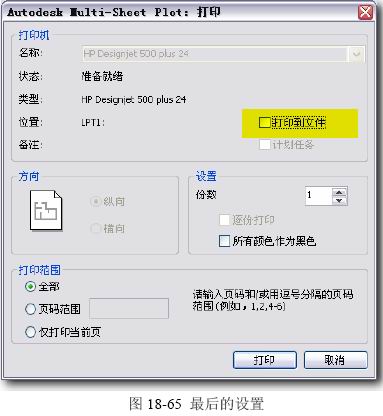

   满意后按下“提交…”按钮,将切换到绘图机的控制界面,作必要的设置即可,参见图18-65, 可见可以设置成“打印到文件”。


      12. 将显示结果输出成精细的图像

   这也是一种常见的需要,本机制支持Inventor模型目前的图形区显示结果的处理,也同样 支持工程图显示结果的处理。可以将这些输出成高分辨率的图像文件,供其他软件(例如平面 设计)使用。方法很简单:

  1)将显示调整成希望的结果;

  2)在菜单中“文件(F)”-〉“另存副本为(A)…”;

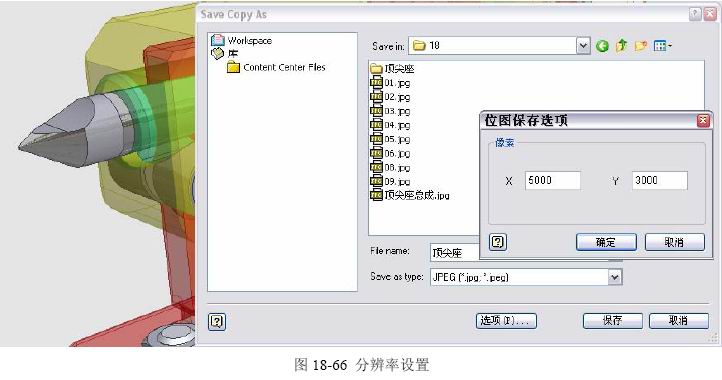

   3)在接着弹出界面中选定输出结果类型为JPG,参见图18-66。


  4)在按下“选项…”按钮之后,输入两个方向的分辨率设置值,确定并保存。
   其中,分辨率的值,0是当前分辨率的意思,单向最大分辨率不超过10000像素。实际有效的最大分辨率,与显卡性能相关。

   例如想要将模型渲染结果输出成图片,印成1000mm宽度的画;而绘图输出设备能达到100 线/英寸的精度,也就是0.25mm的线条宽度;于是,在1000mm宽度上,需要4000像素才能满 足输出要求。

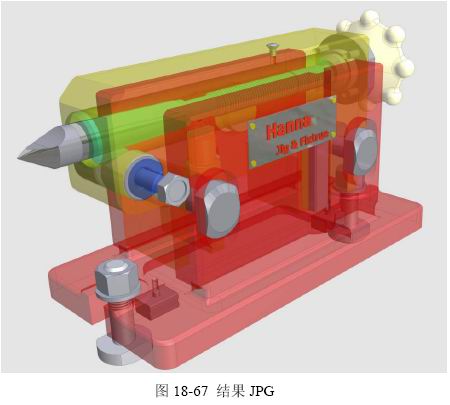

   附加文件“顶尖座总成.JPG”就是典型的例子,相当精细的结果。考虑到BMP文件太大, 现在是输出成JPG文件格式,参见图18-67。
