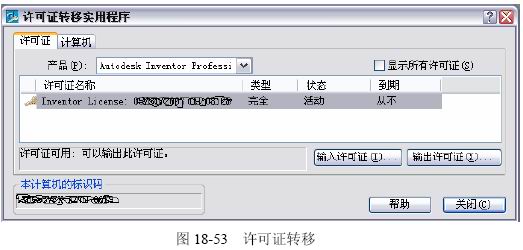

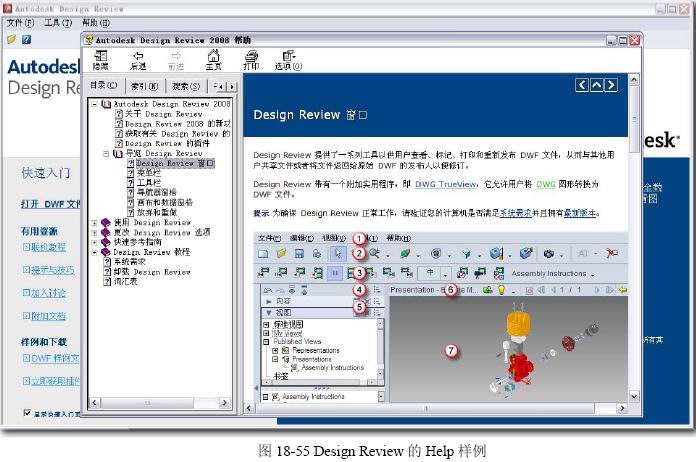

7.许可证转移 操作系统中，单击“开始”菜单->“所有程序”->“Autodesk”->“Autodesk Inventor”->“许可证转移工具”。参见图18-53的界面，显示 Autodesk产品许可证列表以及 每个许可证的类型、状态和截止日期，并使用户可以输入和输出许可证。 因为版权的限制，截图中的相关信息遮掩处理过了。界面中的“帮助”是在Inventor中一 段最好的Help表述之一，没有必要进一步解释了… 8.InventorView 这是一个专门的Inventor文件查看器，其中的所有功能都与Inventor中的同类功能相一致。因为只是个查看器，除了iProperties数据之外，没有其它的编辑机制。参见图18-54。 9. Design Review 这是在AIP软件包中，与Inventor并列的一个机制。在操作系统中，单击“开始”菜单->“所 有程序”->“Autodesk”->“Autodesk Design Review”。 ◆关于DWF DWF（DesignWebFormat?）是由 Autodesk开发的一种开放、安全的文件格式，DWF使复杂的二维和三维设计数据以及其他项目相关文件合并成一种简单、高度压缩的DWF文件。 体积小而便于在网上传输、内容多而便于进行设计交流。DWF 像打印到纸上一样可以浏览、批 注，却无法更改。 ◆关于Design Review DesignReview给这样一种设计参与者使用的工具：没有安装也不使用创建设计模型和图纸 的软件，需要查看、批注二维和三维的设计结果（例如图形、模型、BOM数据、机构运动等）。 Design Review能通过电子邮件、局域网、英特网和文件存储介质（如光盘、硬盘等）与设计团 队其他成员共享这些设计信息。 ◆Design Review在设计中的作用 DWF文件来自AutoCAD、Inventor、Revit等CAD软件的设计结果，发布成DWF文件前，可 设置包含哪些信息（例如模型、布局、图层、块、命名视图等），并在这些限制下将设计结果发 布成DWF。这样，在设计交流甚至审核校对过程中将可以完成下列动作用： ◆接收：从发布者处获取 DWF文件并在 DesignReview中打开，查看其中的内容。 ◆批注：使用标记、文字块、造型、注释、戳记和自定义符号等，在文件中添加批注。 ◆重新发布：将批注与原有内容发布出去。 ◆返回：将批注过的新的DWF 发送回原始发布人。 ◆修改：设计人员将根据批注过的DWF 文件，进行下一轮设计修改。 ◆再次发布DWG，回到这个循环的顶端。 这就是在DWF 支持下的双向交互，并多次重复，直到设计完成。 在DesignReview 中，其Help机制作得相当翔实和易用，参见图18-55。 而具体使用也在前边说明了，这是很容易被不熟悉CAD 软件的设计参与者使用的功能。 10. DWG TrueView 这是在AIP软件包中，与Inventor并列的一个机制。在操作系统中，单击“开始”菜单->“所 有程序”->“Autodesk”->“DWG TrueView”。就像一个简装版的AutoCAD，参见图18-56。 ◆关于字体支持的设置 在打开DWG 的过程中可见，默认的设置可能会不支持这个用户DWG 中的SHX格式的汉 字和其它字体，这需要用户进行设置，而且只能打开某DWG之后才可能出现相关菜单项。在 菜单中“工具”－>“选项…”－>“支持文件搜索路径”栏目下，将“Fonts”的定义通过“浏 览”按钮，设置成当前AutoCAD 所在的相关路径即可，参见图18-57。 11.Autodesk Multi-Sheet Plot 这是Inventor提供的“拼图输出”机制，能建立多张不同尺寸的工程图，输出成优化了位 置之后、拼接成最大限度利用绘图机上的纸张的输出结果。以下简称AMSPlot。 也能把拼接后的结果输出成打印文件，甚至调用“任务调度器”进行定时后台批处理。 实际上，这是一个Bug引发的问题，正常安装的AIP本不该这样，如图18-59。 图中被标记的部分（预览区上下沿的条状栏目和文字），本不是原始设计中设置的结构。但 这个现象对于拼图打印机制的运行和性能并无影响，可以不管它。在安装了SP1补丁之后，将 不会有这种现象出现。 拼图打印的操作过程如下. |
