以下将按照GB4457.3-84的要求进行落实。

   Inventor用了一种相当复杂的体系来进行样式管理。Inventor保管公用样式库所有数据的 地方，默认位置在：C:\ProgramFiles\Autodesk\Inventor 2008\Design Data\

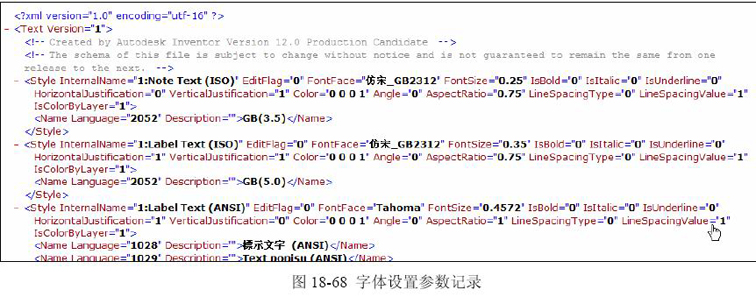

   这里大量的XML文件，记载了全部的样式数据，包括原带的、用户创建的数据。例如对于 我们自己创建的字体设置，在Text.XML中记录如下，参见图18-68。

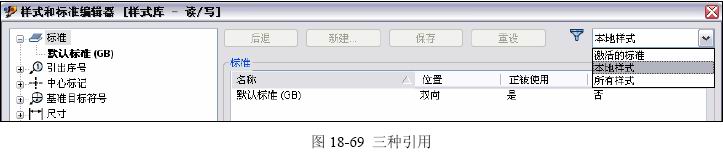

   样式的使用有三种可能的引用过滤条件设置，参见图18-69，其中：

   激活的标准：专指工程图中的样式，列出当前激活的标准所包含的样式定义。
   本地样式：在当前文件中设置的、只保存在当前文件中的样式定义。
   所有样式：在Inventor样式库中作存在的所有样式。

     13.2 样式创建、修改和引用流程

   基于Inventor上述管理机制，相关的样式创建或修改流程应当是：

  1)修改老样式
   选定需要修改的现有样式项目，在样式界面右侧的参数栏中，更变相关设置数据。

  2)创建新样式
   在样式界面左侧的浏览器中选定作为基础的老样式，在右键菜单中“新建样式”，并给定新

的名称、设置出新的参数。

  3)确认
   初步设置完成后，应当仔细察看实际使用效果，作最后的确认。其中可能需要反复调整。

  4)输出到样式库

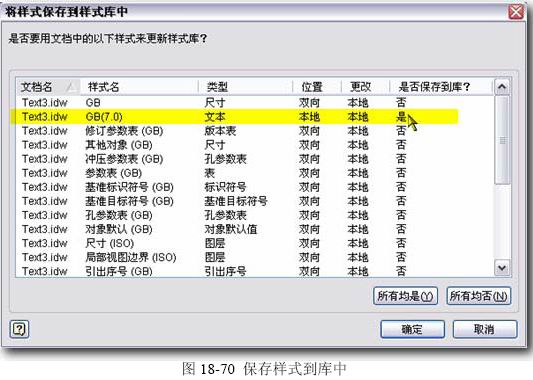

   上述过程完成后，这些新的设置值是保存在当前文件中，别人不能在另外的文件中引用。如果需要将新的设置成为公用资源，就需要输出到样式库（Inventor公用样式库）之中。这需 要在菜单中：“格式”-〉“将样式保存到样式库”，参见图18-70。


   这就把新设置的GB(7.0)字体样式输出到“大库”之中了，别的文件在“所有样式”的过滤 条件下，能看见并直接使用这个设置。

  5)输出成单项的数据
   这是另一种记录样式数据的方法。在不同的机器上，默认的设置下，样式的“大库”是各自独立而没有关联的，上述方法指在本机不同文件之间的共用。

   输出的方法是：在样式界面左侧的浏览器中选定某样式，在右键菜单中“输出”，然后在弹 出的界面中给定名称、位置。而另一个引用者，则在样式界面左下角的“输入”按钮按下后， 找到这个文件并将数据和定义加入到本地。

  6)在其它文件中引用
   本地的定义无论是否输出过，都将在存盘后保留在当前文件中；而从样式库中引用的（在“所有样式”的条件下）定义，则能够同样具有“本地”的身份。方法是：在样式界面左侧的 浏览器中选定某外部样式，在右键菜单中“缓存到文档中”。

   这样做的意义是简化样式库的浏览器复杂程度，方便使用。

  7)清理未用过的样式定义
   实际上，什么是“未用过的样式定义”，目前还不是很清晰，这种规则不好猜测。如果在菜单中：“格式”-〉“清除样式”，或者利用“样式管理向导”并要求“从文件中清理未用过的样式”，就能知道究竟哪些是未用过的、可清理的样式了。

     13.3 文字字体设置的问题

   Inventor的设置不符合GB4457.3-84标准、因而必须进行用户定制，GB要求文字的参数为：

  ◆字体高度尺寸序列为：1.8 2.5 3.5 5 7 10 14，高度参数成等比数列（*1.414）；

  ◆汉字为“长仿宋”体，不应小于3.5字高，字宽为“字高x0.707”；

  ◆用作指数、分数、极限偏差、注脚等，要使用小一号字体…

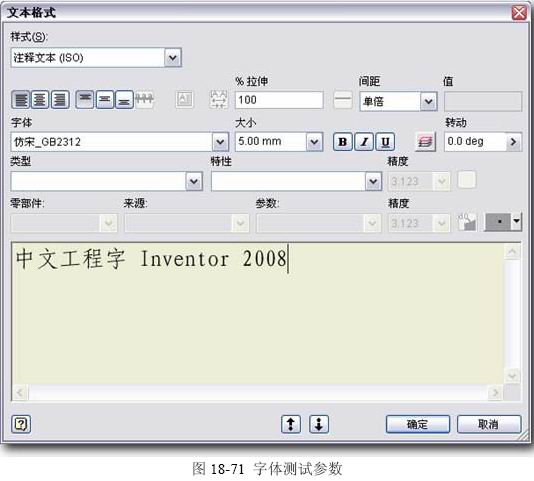

   据此，考虑到晒制蓝图之后的现场使用情况，一般工程图中，尺寸标注文字高度应为：公称尺寸文字5mm、而公差等小一号的文字3.5mm…参见图18-71的测试设置或者Text.IDW。


   图中这些个设置是使用了“仿宋_GB2312”字体，并尽量按GB的要求参数，这是在Inventor

目前仍然不能使用SHX工程字体的条件下，尽可能最接近GB要求的了。
   但是结果显然不符合要求，首先，设置成5mm的字高，实际上是7mm；其次，字宽系数也不是0.7而是1...不过用3.7字高的设置写入，就能是合乎要求的5mm的字高了。

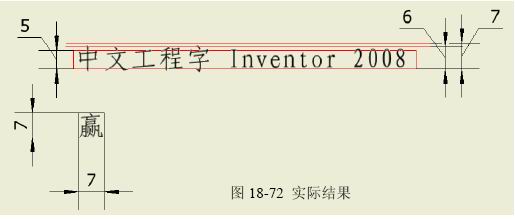

   可见，Inventor的文字参数设置，对于中文文版来说，比预想中的尺寸几乎差了一个字号。具体的测试结果参见图18-72。


   这是个Inventor已知的Bug，但目前尚未解决。

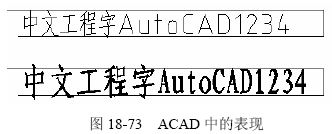

   这个问题不仅仅是Inventor的问题，在AutoCAD中也同样有这个问题，参见图18-73。可见上方的SHX字体参数是正确的，中西文字高也很 协调；而下方的 TTF 字体就不对了、超大，这与 Inventor中的结果雷同。

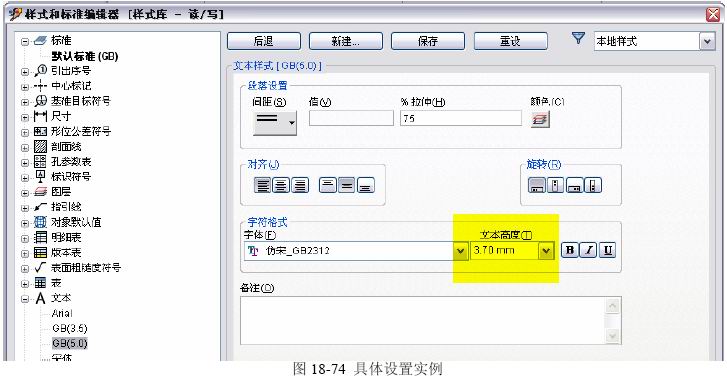

   如图18-74的设置实例，最后，精确的解决方案：“GB(3.5)”字体字高是2.57;
“GB(5.0)” 字体字高是3.7；“GB(7.0)” 字体字高是5.15。


    一个意外的现象：

   操作系统提供的“仿宋GB2312”字体里，竟然没有“吋”这个常用工程字，不知为什么。 于是在Inventor不能支持SHX字体之前，还真就没有一个很合适的字体设置方法了。我们可以 用并不复杂的手段扩充SHX字体的内容，也能同样扩充TTF字体的内容，但是这个“仿宋GB2312” 中缺字的现象，确实令人意外，这就不是Autodesk的问题了…

     13.4 标注结果的文字修饰

   基于上述字体设置，可能解决了大部分GB规则的实现，个别的地方有些问题需要解释。例

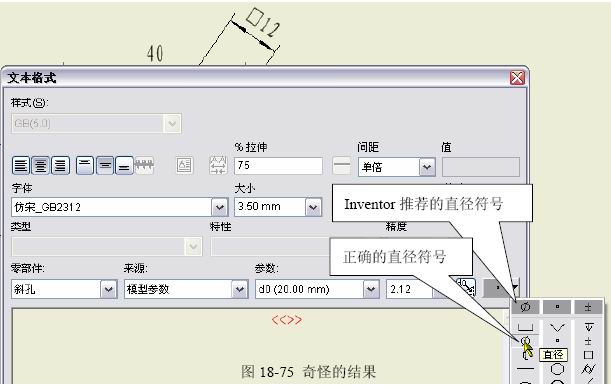

如在工程图中我们不想用引出方式标注一个斜孔直径，是用一般尺寸标注之后自己添加Φ符号， 有时会出现如图18-75所示的情况。


   直径符号成了方框。要想正确加入这个符号，就不能选择Inventor在文本编辑界面中推荐 的符号，而是用另一个直径符号。

   当然，对于西文字体的尺寸标注，一般不会出这件事。这也可能是因为在软件测试中忽略了中文用户的用法吧！

     13.5 工程图图线等设置问题

   按GB4457.4-84规定，结合现代绘图机的性能，可见轮廓线是0.7mm，细线是0.18mm的设

置是合适的基本参数。

   轮廓线：在Inventor中是“图层-可见(ISO)”，改成0.7mm宽。

   细线：在Inventor中是“图层-可见窄的(ISO)”，改成0.18mm宽；还有一些要改的：草图 几何图元、尺寸、引用、折弯中心线、符号、草图几何图元、隐藏、隐藏窄的…

     13.6 型位公差符号的参数设置

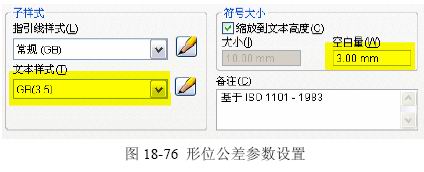

   使用3.5mm字高是合适的基础参数，而在界面中设置“空白量”参数为3mm，而不是默认的

1mm，是因为想把符号中的基准框格搞成接近正方形的效果，参见图18-76。
