     5.2 清除文件

   Inventor在OldVersions文件夹中会按设置保存每个文件的一个或多个版本,这个“清除 文件”就是把相关的老版本保留的Inventor相关文件删除,而且不放入回收站。

  在Microsoft Windows 资源管理器或设计助理进程中,选择一个文件或(清除文件)文件 夹(全部清除)。操作中将只针对OldVersions文件夹,不会处理其它的文件夹内容。

   这是个奇怪的机制,因为保留的老版本文件是Inventor最高级别的文件管理者“项目”中 的设置,这个机制显然绕过了项目管理而强行改变项目的设置…

     5.3 管理文件之间的链接

   注意:这个功能应当只用于“单用户”项目类型。

   利用Inventor的“项目”功能,可以自动实现这种链接关系的定位和管理。但是在某些需 求下,可能需要对相关文件进行一些管理上的改动,例如名称、位置… 这种需求多来自“设计 重用”这种常见的设计过程需要。基本条件是:

 1)原始设计已经存在;

 2)新设计可借用原始设计,但需要作一些修改;

 3)在Inventor项目管理和文件关联机制下完成重用。
   不可以直接改动相关文件名,因为没有经过Inventor的手,项目管理也就不能知道这些变

化,将来会出现链丢失的错误。正确的方法是利用设计助理完成。

  ◆重命名装配、工程图或表达视图中引用的文件

   具体操作在“管理”界面中。这样的更名过程与我们自己直接更名不同。
   一个基本的原因:Inventor文件之间是在项目的控制下,形成了相互链接的关系,而这种

链接是需要文件位置和文件名作为基本的数据的。我们自己更名,并没能改变原文件中关于这 种链接关系的记录,所以将来会丢失链接而产生错误…

   在设计助理的管理界面中,是通过Inventor自己的机制实现的,就会给结果装配关联或者 其它关联链接的文件中相关记录造成正确的更新,而不会丢失链接关系。文件重命名后,与这 个文件有链接关系的所有文件都保持原有关系而不会出错。

   方法是:

 1)在设计助理中打开这个文件的最上级文件,例如上级装配或工程图

 2)切换到“管理”浏览器,选定要重命名的零件或装配

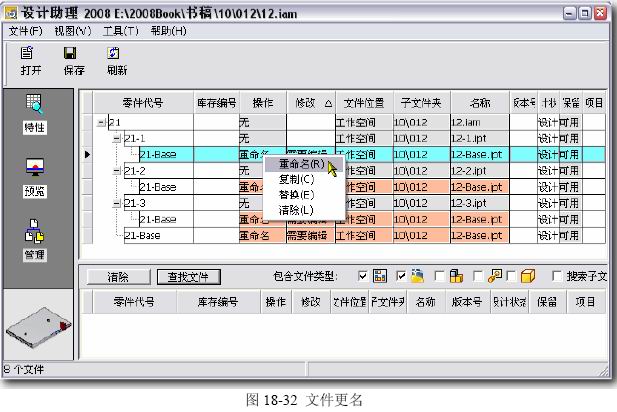

 3)在其“操作”单元格中单击鼠标右键,在菜单中选择“重命名”;所有相关引用都会 醒目显示,参见图18-32。

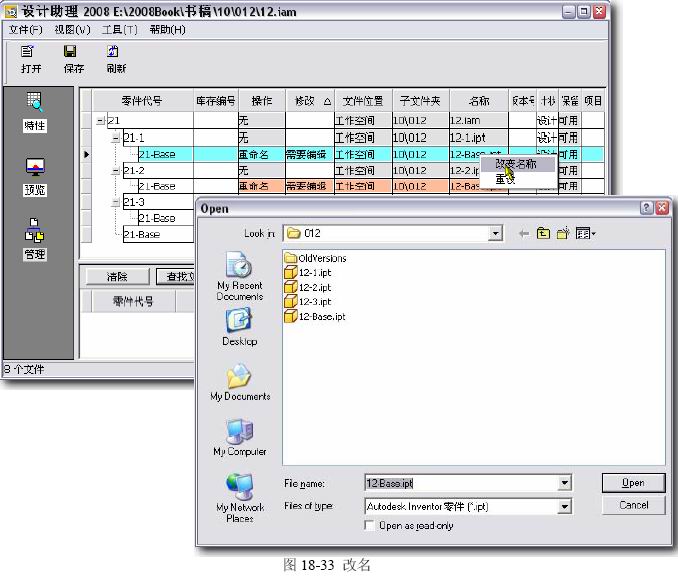

  4)在其“名称”单元格中单击鼠标右键,在菜单中选择“改变名称”,之后再在新弹出的“Open”输入新文件名,参见图18-33。

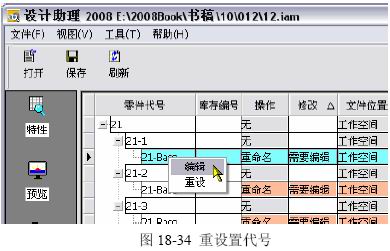

  5)指定新文件名后,零件代号也将自动更新。如果这样不合适,要在“零件代号”栏目 右键菜单中选择“重设”,参见图18-34。


   6)在一切都确认之后,单击“保存”按钮。否则所做的修改都不会生效。

  ◆匹配字符

   在实际设计中,需要搜索某产品设计中,带有某些字符的零部件。这个要求可以在设计助 理中实现。方法是:

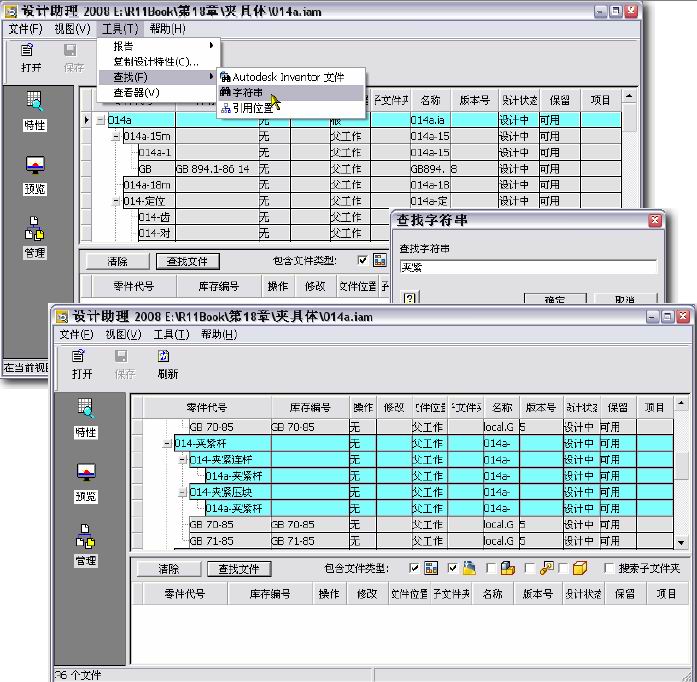

   在设计助理的“管理”界面中,打开要搜索的设计的最上一级文件,菜单中,“工具(T)”-〉“查找(F)”-〉“字符串”(参见图18-35上部)。


图18-35 字符串匹配查找的结果实例

   之后在弹出的界面(图18-35中部)中输入关键词;“确定”之后,设计助理会将带有这个 关键词的文件醒目显示(图18-35下部)的搜索结果。

  ◆文件引用搜索

   在实际设计中,某些零部件可能被多次、在不同的装配中引用。在设计助理中,能方便地找到指定文件的引用者。方法是在设计助理菜单中,“工具(T)”-〉“查找(F)”-〉“引用位置”, 剩下的操作就很清楚了… 也能将结果“保存列表”成为TXT文件,供设计分析之用。

     5.4 在设计助理中预览文件

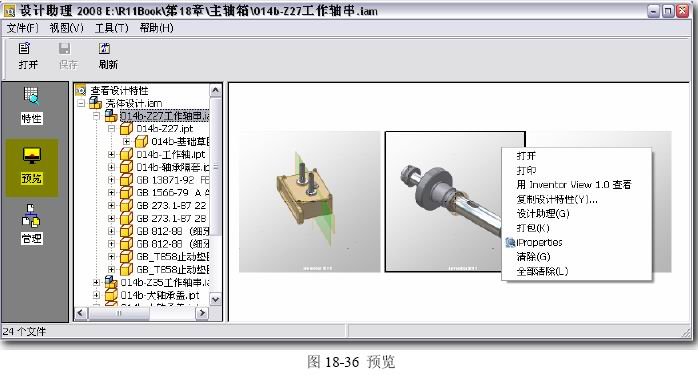

   如图18-36所示,在切换到“预览”机制之后,选定要查看的内容,将显示零部件等模型 的预览图形,选定这个预览,在右键菜单中会有一些相关的操作选项可用。


     5.5 复制设计特性

设计数据包括几何数据和非几何数据,非几何数据因为不能借助几何模型表达,则成为设计数据中不太好处理而又必须处理的部分。

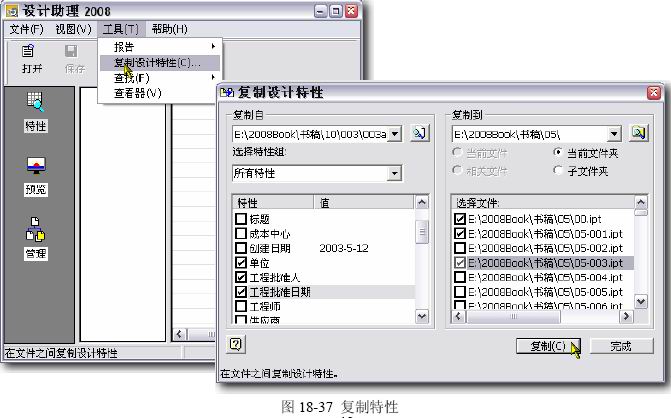

   打开设计助理,启动“复制设计特性”机制(参见图18-37上),接着会弹出“复制设计特 性”界面(参见图18-37下)。


   在“复制自”半边界面中,先选择要复制特性源文件,再选定要从这个文件中输出给别人 的具体的特性。

   在“复制到”半边界面中选择要接受这些特征的文件。

   之后“复制”,如做完后没有其它的类似任务,就可以“完成”;否则重复上述过程…

   在Inventor中,主要的非几何设计数据是借助iProperties来设置和保存的。这些参数在 全部设计参与模型中可能需要规整合统一,这就使设计助理中“复制特性”所能做的事情。这 里有个限制: 如果当前项目设置为共享或半隔离,则不能进行特性复制。
